solidworks文件转3d pdf的方法

将 SolidWorks 文件转换为 ‌3D PDF‌（即嵌入可交互三维模型的 PDF 文件），可通过多种方法实现。根据最新公开资料（截至2026年4月）‌‌

以下是‌五种主流且有效的方法‌，适用于不同使用场景和 SolidWorks 版本

‌推荐方法（按常用程度排序）‌

‌使用“另存为”功能（最通用）‌

适用于所有 SolidWorks 版本，操作简单。

步骤：

打开零件或装配体模型。

点击菜单栏 ‌【文件】→【另存为】‌。

在“保存类型”中选择 ‌PDF (*.pdf)‌。

‌勾选下方【另存为3D PDF】复选框‌（若未显示，请确认已安装最新 Service Pack 或启用插件）。

点击【保存】，文件将自动生成并可选自动打开。


‌通过“发布”命令导出（适合工程交付）‌

支持模板定制、多视图布局、BOM 表嵌入等高级功能。

路径：‌【文件】→【发布】→【3DPDF】‌。

可在 PropertyManager 中设置：

模板（预设或自定义）

包含的视图（当前视图、命名视图、轴测图等）

是否输出材料明细表（BOM）

是否保存后自动打开 PDF

‌使用“主页”功能区快捷按钮（高频用户推荐）‌

在 SolidWorks 主界面顶部 ‌【主页】选项卡‌ 中找到 ‌【3DPDF】按钮‌（图标为立方体+PDF）。

点击后直接弹出保存对话框，快速生成 3D PDF。


‌通过“打印到 PDF”虚拟打印机（兼容老旧系统）‌

路径：‌【文件】→【打印】‌，选择 ‌Microsoft Print to PDF‌。

‌注意‌：此方式‌可能丢失 3D 数据‌，生成的 PDF 仅含静态图像，‌不支持交互‌。需用 Adobe Acrobat Reader DC 验证是否出现 3D 工具栏。

‌使用在线转换工具（如迪威模型）‌

适用于无 SolidWorks 软件环境。

平台：迪威模型在线转换（需确认当前可用性）。

支持上传 .sldprt / .sldasm，转换为 3D PDF。

‌注意数据安全‌，仅建议用于非敏感模型。

‌关键注意事项‌

‌阅读器要求‌：普通 PDF 阅读器（如 WPS、福昕、Edge 浏览器）‌可能无法显示 3D 内容‌。推荐使用：

Adobe Acrobat Reader DC（2020 及上面版本）


Adobe Acrobat Pro（支持更多编辑功能）

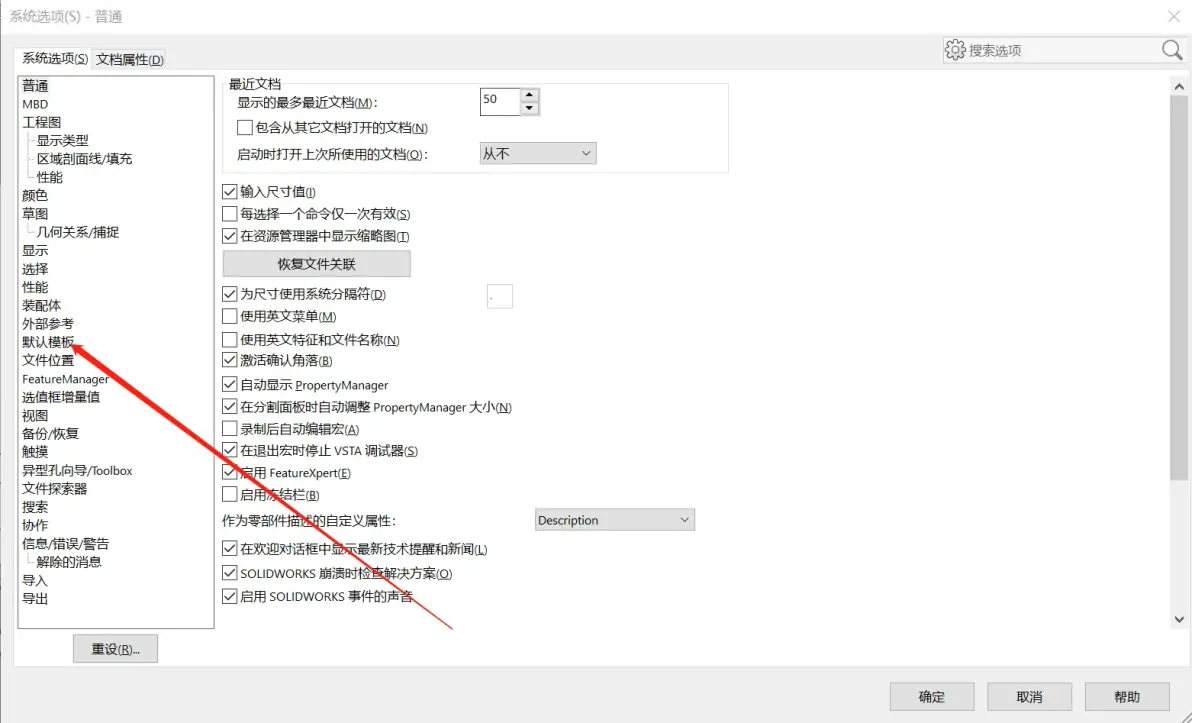

‌质量优化‌：可通过 ‌【工具】→【选项】→【系统选项】→【导出】→【3DPDF】‌ 调整：

表面精度（影响曲面平滑度与文件大小）

是否嵌入纹理、包含隐藏线

‌MBD 3D PDF‌：若需包含产品制造信息（PMI，如尺寸、公差），需启用 ‌SOLIDWORKS MBD‌ 功能，并使用专用模板 ‌‌

‌验证是否成功‌

生成的 3D PDF 在 Adobe Acrobat Reader 中打开后：

左上角应出现 ‌3D 工具栏图标‌

可用鼠标‌旋转、缩放、隐藏/显示零部件‌

右键可进行剖切、测量等操作 ‌‌

如遇空白或提示“ENABLE 3D VIEW”，请更换为 Adobe Acrobat Reader DC 并确保启用了 3D 功能 ‌‌
