solidworks焊接结构件

SolidWorks 焊接结构件是用于创建‌多实体焊接模型‌的专业功能模块，支持结构构件添加、自定义轮廓库管理及切割清单自动生成，官方帮助文档可参考 help.solidworks.com。

焊接结构件基础与激活

‌焊件定义‌：焊件是含有多实体的特殊零件模型，通过切割清单描述焊接在一起的实体，可简化复杂文件关联 。‌‌‌

‌激活方式‌：

手动从命令管理器的【焊件】选项卡添加。

自动从【结构构件】特征生成，激活后【实体】文件夹替换为【切割清单】。‌‌‌

‌配置选项‌：系统可自动创建派生配置和配置描述，表示焊接后的机械加工操作，可在系统选项中禁用 。‌‌‌

结构构件添加与轮廓使用


‌添加结构构件‌：

单击结构构件或插入>焊件>结构构件。

在 PropertyManager 中选择轮廓类型和大小。

选取草图线段定义结构构件路径。‌‌‌

‌标准轮廓库‌：

默认包含 ansi、ansi inch、iso 等标准文件夹。

每个标准文件夹包含角铁、C 槽、管道等类型库特征零件。

可从 SOLIDWORKS 内容-Weldments 文件夹下载更多标准轮廓。‌‌‌


‌2025 版本新功能‌：

新增凹槽焊缝功能，支持所有面焊接和径向填充等多种焊接方式。

增强复杂边角属性定义窗口，支持实体剪裁和平面剪裁类型切换。

支持收藏焊件轮廓，可在主要和次要构件属性窗口中快速访问。‌‌‌

自定义轮廓与切割清单管理

‌创建自定义轮廓‌：

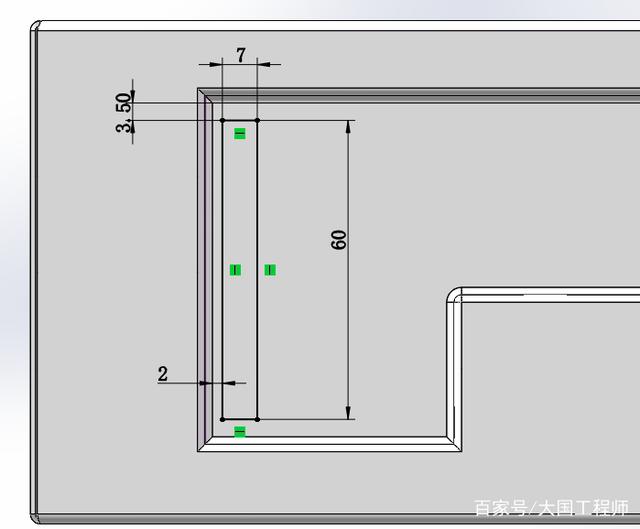

新建零件文件，在基准面上绘制封闭的轮廓草图。

确保草图完全定义，包含必要的尺寸和约束。


选中草图后另存为库特征零件格式（*.sldlfp）。‌‌‌

‌文件夹结构配置‌：

需建立三层文件夹结构：标准、类型、大小。

在系统选项 - 文件位置 - 焊件轮廓中添加自定义路径。

只能指定第一层文件夹，系统会自动识别下级结构。‌‌‌

‌切割清单管理‌：

支持自动生成和自动更新切割清单，可将相似实体分组。

可生成切割清单 ID 或唯一参考 ID，为数据库建立索引。

支持根据说明属性值重新命名切割清单文件夹。

可自定义边界框属性的默认描述设置。‌‌‌
