在 SolidWorks 中绘制钢板焊接件,核心是使用"焊件"模块,通过"3D 草图"构建骨架,再添加"结构构件"生成实体。
🛠️ 核心建模五步法
绘制骨架:新建零件,点击"3D 草图",画出焊接件的中心线路径(如框架的棱线)。
添加构件:点击"结构构件",选择型材标准(如 GB 型材)、类型(如方管)和大小,选中草图线段生成实体。
处理角落:使用"剪裁/延伸"功能,设定边角类型(如终端剪裁),修剪构件交接处的干涉部分。
完善细节:根据需要添加"角撑板"加强连接,或使用"顶端盖"封闭管口。

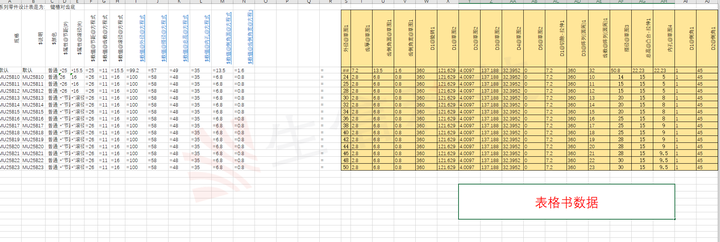

输出清单:右键设计树中的"切割清单",选择“保存实体”可生成装配体或工程图材料表。
🔧 自定义钢板轮廓
若标准库无所需钢板截面(如特定组合型材),可自制轮廓:绘制截面:在新零件中绘制封闭的钢板截面草图,确保完全定义。
保存格式:选中草图,另存为"库特征零件 (*.sldlfp)"格式。
配置路径:在“系统选项 - 文件位置”中添加“焊件轮廓”路径,重启软件后即可在结构构件中调用。
