solidworks孔标注技巧

阅读数 4

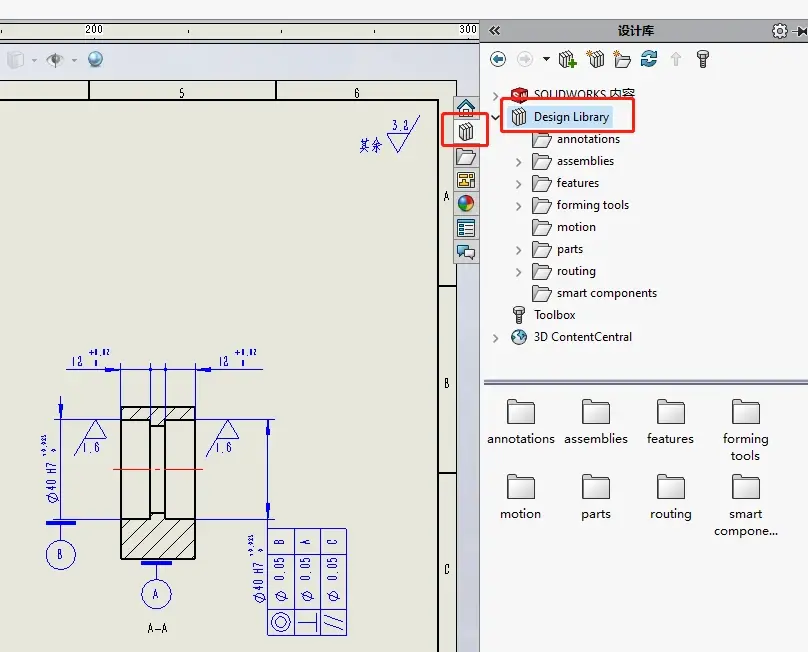

‌SolidWorks 孔表标注的核心技巧在于“自动化工具 + 自定义格式”‌，优先使用异型孔向导建模，结合模型项目自动导入尺寸，并通过修改配置文件符合国标。‌‌‌

🚀 高效生成与自动化

‌首选异型孔向导‌：建模时务必使用“异型孔向导”生成孔，工程图中使用“孔标注”工具可自动读取孔深、直径等属性，尺寸随模型变更自动更新。

‌模型项目导入‌：在工程图点击“注解”→“模型项目”，勾选“为工程图标注”，可一键导入草图和特征尺寸，避免手动重复标注。

‌批量创建孔表‌：点击“插入”→“表格”→“孔表”，选择原点顶点和孔边线，系统自动统计孔位置及说明，支持多视图合并。‌‌‌

🛠 规范定制与设置

‌修改标注格式‌：若标注不符合国标（如显示“完全贯穿”），可编辑安装目录下的 calloutformat.txt 文件，删除多余变量（如），重启软件生效。

‌标签智能排序‌：在孔表属性中设置标签顺序为"XY 坐标”或“已缩短工具路径”，支持字母或数字标记，并可组合相同大小的孔以简化表格。

‌防止设置丢失‌：将配置好的孔表模板保存在正确路径，并在“系统选项”→“文件位置”中指定模板文件夹，避免重启后恢复默认。‌‌‌

⚠️ 特殊场景与避坑

‌背面孔标注‌：对于背面沉头孔或螺纹孔，可在尺寸文字中手动添加“背面”字样，或在属性管理器中勾选“反转标注顺序”。

‌单位不一致‌：若工程图单位为毫米而螺纹为 ANSI 英寸，钻孔直径会自动转换，但螺纹说明保留原单位，可通过标注变量替换。

‌AI 辅助功能‌：SolidWorks 2026 版本引入 AI 驱动功能，可智能识别孔类型并自动排列视图和标注，进一步提升效率。‌‌‌
