sw工程图尺寸不对

阅读数 5
点赞 0
article_banner
SW 工程图尺寸不对通常由‌比例设置错误、单位不一致或模型未同步更新‌导致，需根据具体场景排查设置。

基础设置检查

‌比例与单位‌：检查图纸比例是否为 1:1，确保绘图单位（如 mm）与标注单位一致，避免比例因子错误导致数值偏差 。

‌标注样式‌：检查标注样式中的测量单位比例、起点偏移量，确认未被人为修改或设置错误，必要时重置样式 。‌‌‌

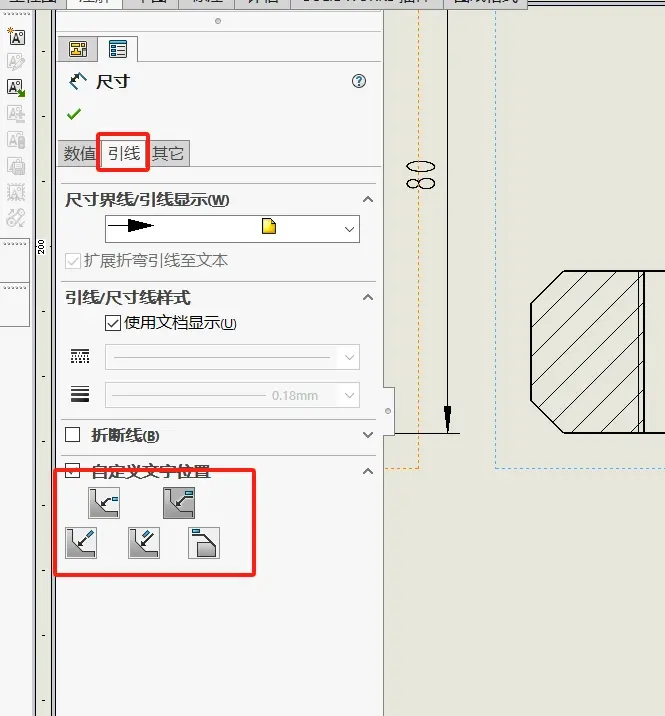

sw工程图尺寸不对

模型与标注同步

‌更新工程图‌：三维模型修改后，需及时更新工程图，确保尺寸反映模型实际状态，避免数据滞后 。

sw工程图尺寸不对

‌尺寸类型‌：区分 2D 投影尺寸与 3D 真实尺寸，轴测图默认可能为真实尺寸，需根据视图类型调整标注属性 。‌‌‌

特殊场景排查

‌钣金展开‌：若为钣金件，检查折弯顺序、K 因子及回弹补偿设置，确保展开计算逻辑与加工一致 。

‌导出 CAD‌：转 DWG 时需在另存为选项中设置比例 1:1，并检查 CAD 中标注样式比例，防止转换后尺寸缩放 。

‌尺寸乱跑‌：若尺寸位置自动变化，可在系统选项中取消“编辑时减少间距”设置，固定尺寸位置 。‌‌‌
