sw五千孔阵列优化

在 SOLIDWORKS 中处理 ‌5000 个孔的阵列‌ 时，模型性能极易卡顿甚至崩溃。根据权威公开资料，以下是经过验证的优化策略，按优先级排序：

‌核心优化方法‌

‌使用“填充阵列”或“装饰图案”代替真实孔特征‌

对于仅用于显示或非功能性孔（如散热孔、装饰孔），‌不要创建实际几何孔‌，而是使用：

‌装饰图案‌（Decal Pattern）：通过贴图模拟孔阵列，几乎不增加模型负担 ‌‌

‌填充阵列‌（Fill Pattern）：适用于规则或非规则排布，性能优于线性/圆周阵列 ‌‌

‌启用“几何形状阵列”‌

在阵列属性中勾选 ‌“几何形状阵列”‌，SOLIDWORKS 仅复制几何外观而不重新求解每个实例，大幅减少计算量 ‌‌

‌关闭不必要的显示效果‌

进入 ‌工具 > 选项 > 系统选项 > 性能‌，执行以下操作：

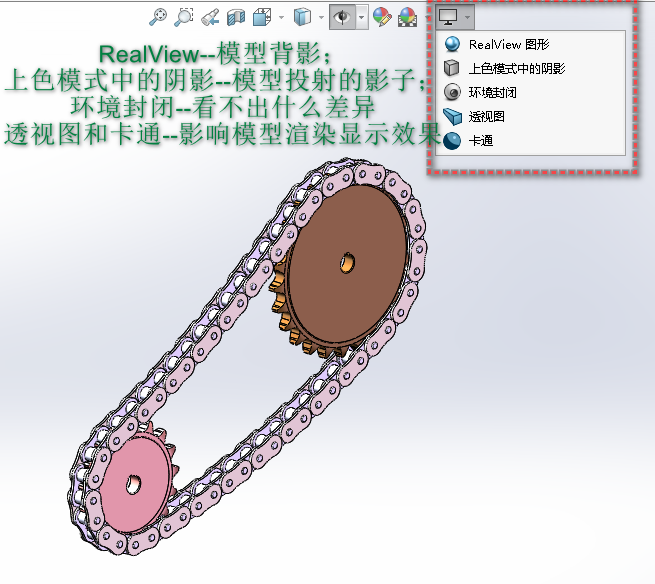

关闭 ‌RealView 图形‌ 和 ‌阴影‌

降低 ‌图像品质‌ 滑块至左侧

取消勾选 ‌高亮显示边线‌、‌反走样边线‌ 等视觉增强选项 ‌‌

‌使用配置（Configuration）切换简化视图‌

创建两个配置：

‌设计配置‌：含完整孔阵列，用于工程图或仿真

‌工作配置‌：无孔或仅部分孔，用于日常建模和装配，切换时可显著提升响应速度 ‌‌


‌压缩或隐藏非必要特征‌

在 FeatureManager 设计树中，将孔阵列特征所在的特征文件夹 ‌右键压缩‌，仅在需要时解压 ‌‌

‌进阶优化（适用于大型装配体）‌

‌使用“封套”（Envelope）功能‌

将包含大量孔的零件设为封套，在装配体中仅显示外包几何，减少实时渲染负担 ‌‌

‌分组二次阵列‌

若孔分区域排布，可先创建小区域阵列（如 16×16），再对这些组进行二次阵列，减少单次阵列实例数 ‌‌


‌启用软件 OpenGL（仅限显卡驱动不稳定时）‌

在 ‌工具 > 选项 > 系统选项 > 性能‌ 中勾选 ‌“使用软件 OpenGL”‌，可提升稳定性（但会降低图形质量）‌‌

‌性能对比参考‌

根据实测案例 ‌‌

优化前：5000 孔阵列导致重建时间 ‌482 秒‌，内存占用 ‌18GB‌

优化后（结合几何阵列、配置管理、轻量化）：重建时间降至 ‌45 秒‌，内存降至 ‌6GB‌

💡 ‌提示‌：若孔具有功能性（如螺纹、流体通道），则必须保留真实几何。此时建议将阵列操作推迟到设计后期，并配合上述所有优化手段。

如需进一步操作指导，可参考官方资源：SOLIDWORKS 阵列性能优化全攻略。
