SolidWorks 蜗壳建模主要采用放样、扫描或圆周阵列命令,依据蜗壳结构特性选择合适方法。风机蜗壳设计通常包含等边基元法和不等边基元法两种基础技巧 。
主要建模方法
圆周阵列法:适用于分段式或规则变化的蜗壳结构。
先绘制基础实体,使用圆周阵列特征,勾选变化的实例选项 。
通过设置尺寸增量(如长度、宽度),使阵列出的实体呈现螺旋渐变效果 。
放样与扫描法:适用于流道连续变化的复杂蜗壳。

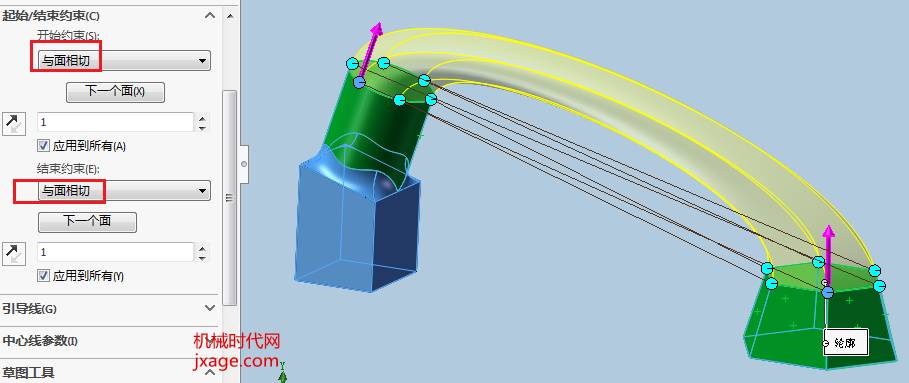

建立多个基准面,绘制不同截面的草图,使用放样凸台生成主体 。
或绘制螺旋线作为路径,配合截面草图使用扫描命令创建流道 。
通用操作流程
草图绘制:在前视或右视基准面绘制蜗壳截面轮廓,如圆形或椭圆 。

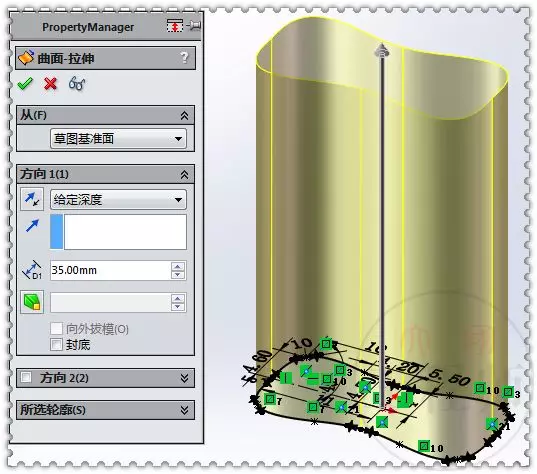

特征生成:根据设计需求选择拉伸、旋转或上述高级命令生成实体。
细节处理:使用抽壳命令设定壁厚,通过拉伸切除制作接口,最后添加圆角修饰 。
注意事项建模前需分析蜗壳几何特性,确定截面变化规律 。
使用阵列或放样时,注意基准面间距与草图对应关系,避免实体扭曲。
复杂结构可考虑多实体操作,最后通过组合或切除完成整体模型 。
