在 SolidWorks 中编辑方程式,主要用于实现参数化设计,通过数学关系驱动尺寸、控制特征状态或联动多个零部件。以下是核心操作步骤和要点:一、打开方程式编辑界面
方法一:点击顶部菜单栏 【工具】→【方程式】
方法二:在 FeatureManager 设计树 中,右键点击 【方程式】 文件夹,选择 【管理方程式】
方法三:点击工具栏上的 【方程式】 图标(若未显示,可通过自定义工具栏添加)
二、添加或编辑方程式
选择视图:在弹出的对话框中,可选择 【方程式视图】、【尺寸视图】 或 【按序排列的视图】

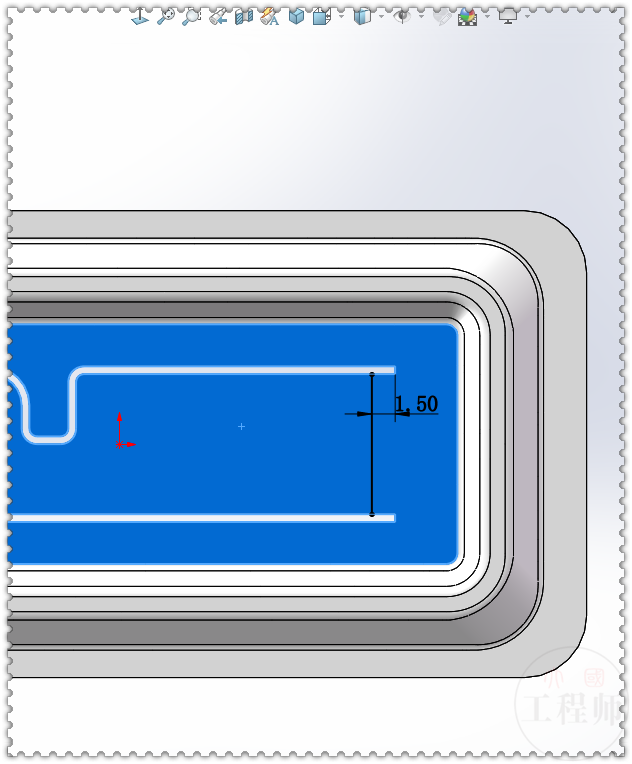

输入方程式:在 “名称”列 的空单元格中,单击图形区域中的某个尺寸,系统会自动填入该尺寸名称(如 "D1@草图1")。
在 “数值/方程式”列 中输入 =,然后:键入数字(如 =50)
调用全局变量(如 ="直径")
使用函数(如 =if("D1" < 10, "suppressed", "unsuppressed"))
确认并关闭:方程式语法正确时,单元格右侧会出现 ✅,点击 【确定】 完成
三、常用功能说明
全局变量:可在 【全局变量】 区域定义自定义变量(如 "长度" = 100),供多个方程式调用
条件压缩特征:使用 if() 函数控制特征是否显示,例如:if("D1@草图1" < 15mm, "suppressed", "unsuppressed")
单位支持:可在方程式中直接指定单位(如 =20mm、=30deg)
多配置应用:为不同配置指定不同方程式值,在 【方程式】 对话框中切换配置即可
四、高级用法(适用于装配体或多实体)
装配体联动:在装配体中创建全局变量(如 "直径"),然后在各零件的尺寸方程式中引用该变量(如 ="直径"),实现一键修改多个零件
移动/复制实体:在 移动/复制实体 功能中,可直接输入方程式(如 =10+5)定义平移或旋转距离
外部链接:点击 【输出】 按钮可将方程式保存为 .txt 文件;勾选 【链接到文件】 后,可在外部编辑方程式并自动更新模型
五、注意事项
变量命名:引用尺寸时需包含完整路径(如 "D1@草图1@零件1"),装配体中需包含零件名(如 "D8@草图2@底板垫板<1>.Part")
浮点误差:使用 if() 比较数值时,注意浮点运算可能导致意外结果,建议预留微小容差
求解顺序:复杂方程式应使用 【按序排列的视图】 确保依赖关系正确
如需详细操作演示,可参考官方帮助文档:SOLIDWORKS 2026 方程式使用指南
