solidworks新手制图

对于SolidWorks新手制图，以下是基于最新公开资料整理的核心操作指南，帮助快速上手基础建模与工程图创建。

‌一、基础制图流程‌

‌新建零件文件‌

打开 SolidWorks → 点击“文件” → “新建” → 选择“零件”模板 → 点击“确定”。

‌进入草图绘制模式‌

在左侧特征管理器中，选择一个基准面（如“前视基准面”）→ 点击顶部工具栏的“草图绘制”按钮。

‌绘制基本几何图形‌

使用工具栏中的绘图命令（如矩形、圆、多边形、倒角、圆角等）绘制二维轮廓。

示例：绘制一个矩形后，可通过“智能尺寸”标注长宽，使其变为正方形。

‌添加约束与尺寸‌

草图线条呈‌蓝色‌表示未完全定义，‌黑色‌表示已完全约束。

使用“智能尺寸”工具点击线条或端点，输入数值完成精确标注。

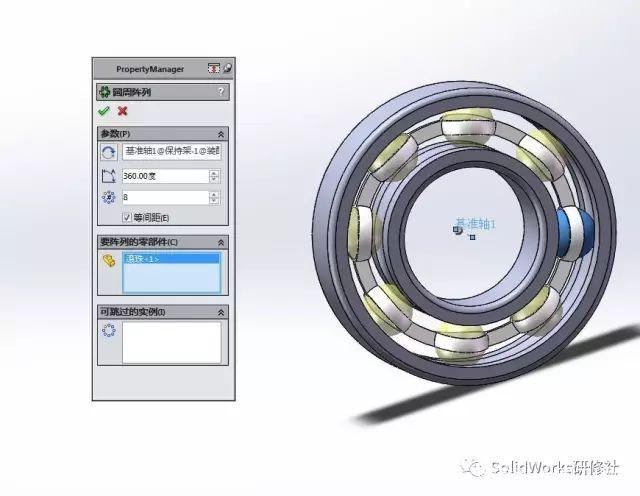

‌生成3D特征‌

完成草图后，点击“退出草图” → 使用“拉伸凸台/基体”等命令将草图转化为3D实体。

‌创建工程图‌

点击“文件” → “新建” → 选择“工程图” → 选择图纸模板（如A4）。


在“模型视图”或“标准三视图”中选择已建好的零件 → 插入到图纸中。

可添加尺寸、注释、表面粗糙度等标注。

‌二、常用快捷键（提升效率）‌

快捷键 功能

‌Ctrl + S‌ 保存文件

‌F‌ 视图缩放至全图

‌空格键‌ 打开视图方向选择器

‌Shift + 鼠标中键‌ 旋转视图


‌Ctrl + 鼠标中键‌ 平移视图

‌Ctrl + Z‌ 撤销操作

注意：部分快捷键需在英文键盘状态下使用 ‌‌

‌三、推荐学习资源‌

‌B站免费教程‌

【SolidWorks零基础入门到精通】基础教程（含标准三视图与模型视图详解）‌‌

5分钟玩转 SolidWorks!新手必学的基础操作 ‌‌

‌官方帮助文档‌

SolidWorks 2024 中文帮助 - 草图绘制与工程图 ‌‌

DraftSight 绘图工具使用方法 ‌‌

‌四、注意事项‌

草图必须‌完全封闭且完全约束‌才能成功拉伸成3D特征。

工程图中的视图可右键删除或更新，支持拖动生成投影视图。

初学者建议先掌握‌草图 → 零件 → 装配体 → 工程图‌的完整流程 ‌‌
