在 SolidWorks 中显示模型边线主要通过隐藏/显示边线工具或视图显示样式实现,具体操作因文档类型而异。
工程图中显示边线
隐藏/显示边线工具:单击线型工具栏中的隐藏/显示边线按钮,选取以橙色高亮显示的隐藏边线后再次单击即可显示 。
选择隐藏实体设置:如无法选择隐藏边线,需单击工具>选项>系统选项>工程图,启用选择隐藏的实体选项 。
工程图视图属性:右键单击工程图视图选择属性,在显示隐藏的边线选项卡中添加特征或零部件到带隐藏线显示的项目列表中 。
零件/装配体边线显示

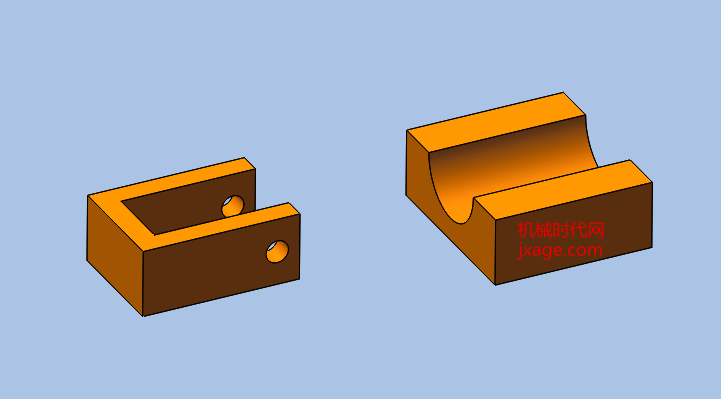

视图显示样式:通过视图>显示菜单选择带边线上色、消除隐藏线或隐藏线可见模式控制边线显示状态 。
显示选项设置:单击工具>选项>显示,可设置隐藏边线显示为实线或虚线,以及零件/装配体上切边的显示状态 。
切边显示控制
切边为圆形或圆角面之间的过渡边线,可设置为可见(实线)、使用线型、移除或隐藏端点 。
在 FeatureManager 设计树中右键单击视图,选择切边即可单独设定某视图的切边显示模式 。
