solidworks生成三视图

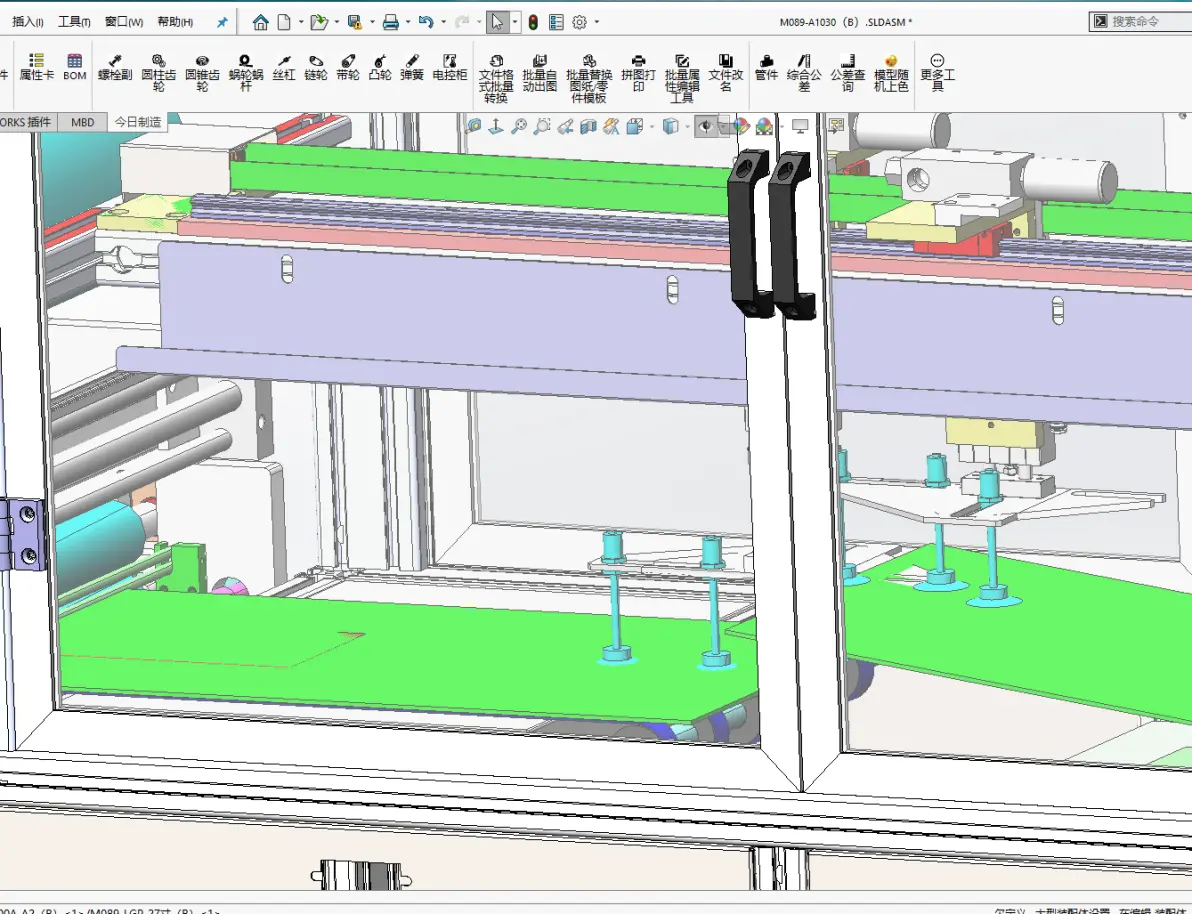

在 SolidWorks 中生成三视图，最快捷的方式是使用‌标准三视图命令‌，也可通过‌模型视图配合投影视图‌手动创建。操作前需确保已建立三维模型，并根据国标要求设置投影类型。‌‌‌

标准三视图命令操作

‌新建工程图‌：点击“文件”>“新建”，选择“工程图”模板，确定图纸格式（如 A4、A3）。


‌调用命令‌：在工程图工具栏点击“标准三视图”，或选择“插入”>“工程图视图”>“标准三视图”。

‌选择模型‌：从打开的文档中选择模型，或浏览找到零件/装配体文件，单击确认。

‌放置视图‌：系统自动生成主视、俯视、左视（或右视）三个视图，在图纸合适位置单击放置。‌‌‌


关键设置与调整

‌投影类型设置‌：若需符合中国国标（第一角投影），需进入“工具”>“选项”>“系统选项”>“工程图”>“显示类型”，勾选“使用第一角投影”。

‌主视图方向‌：标准三视图默认对应模型的“前视”方向，若方向不符，需在零件窗口按空格键打开视图定向，更新标准视图方向后重新生成。


‌视图属性‌：右键点击视图可调整显示样式（如隐藏线可见）、比例及剖面设置。‌‌‌

替代生成方法

‌拖放法‌：直接从文件资源管理器将零件文件拖入工程图窗口，系统会自动打开模型视图 PropertyManager 供选择方向。

‌手动投影‌：先插入“模型视图”作为主视图，选中后点击“投影视图”命令，拖动鼠标生成俯视和侧视视图。‌‌‌
