solidworks无法完全定义

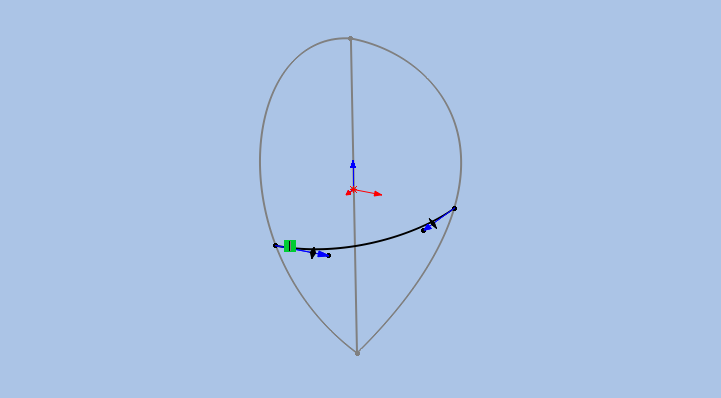

在 SolidWorks 中，草图“无法完全定义”通常表现为线条或几何元素仍显示为‌蓝色‌（欠定义），而非正常的‌黑色‌（完全定义）。这会导致模型不稳定、尺寸随拖动变化，甚至影响后续特征生成。

常见原因与解决方法

‌缺少必要的几何关系‌

仅标注尺寸不足以完全定义草图。例如，一个矩形若未添加“水平”“垂直”“重合”等几何关系，即使有长宽尺寸，整体仍可平移或旋转，导致欠定义。

‌未固定关键点位置‌

草图中的点（如起点、圆心）若未与原点、中心线或其他基准建立‌重合‌或‌固定‌关系，会保留自由度，造成整体漂移。

‌对称关系未配合驱动尺寸使用‌

单独使用“对称”几何关系无法锁定位置，必须配合‌中心线固定‌和‌尺寸驱动‌才能完全定义。

‌自动几何关系被关闭‌

若在“选项 → 草图 → 几何关系/捕捉”中未勾选“自动几何关系”，系统不会自动添加默认约束（如垂直、水平），需手动补充。

‌过定义冲突掩盖了欠定义问题‌

有时存在冗余尺寸或冲突约束（如同时标注长度和两端点坐标），系统会标红提示“过定义”，需先清理冲突再检查欠定义。

推荐排查步骤

‌启用颜色提示‌


确保“视图 → 草图几何关系”已勾选，可直观看到所有约束。

‌使用“完全定义草图”工具‌

右键草图 → “完全定义草图”，系统会自动分析并建议添加缺失的约束（需手动确认合理性）‌‌

‌检查自由度状态‌

右键草图 → “属性” → 查看“剩余自由度”数值；或使用“移动实体”工具拖动元素，观察哪些部分可动。

‌应用“先几何，后尺寸”原则‌


先添加‌重合、垂直、水平、对称‌等几何关系；

再标注‌必要尺寸‌，避免冗余‌‌

‌固定基准点至原点‌

将草图起点或中心点与原点设为“重合”，可有效消除整体漂移‌‌

自动化辅助工具

‌“显示/删除几何关系”‌：查看隐式约束，删除冲突项。

‌“选择过滤器 → 欠定义实体”‌：快速筛选蓝色元素。

‌启用“实时诊断”‌：自动高亮潜在问题区域‌‌

⚠️ 注意：完全定义 ≠ 过度约束。目标是用‌最少约束‌实现‌唯一确定‌，避免因冗余导致修改困难‌‌

如需进一步操作指导，可参考官方教程：SolidWorks 草图完全定义帮助。
