sw弧面怎样切孔

在 SolidWorks（SW）中对‌圆弧面‌（如圆柱面、曲面等）进行切孔，由于曲面不具备平面草图的直接绘制能力，需采用特殊方法定位和创建孔。根据最新公开资料（截至2026年5月），主流且可靠的方法如下：

‌核心方法：使用 3D 草图 或 基准面辅助‌

‌方法一：使用 3D 草图直接在曲面上打孔‌

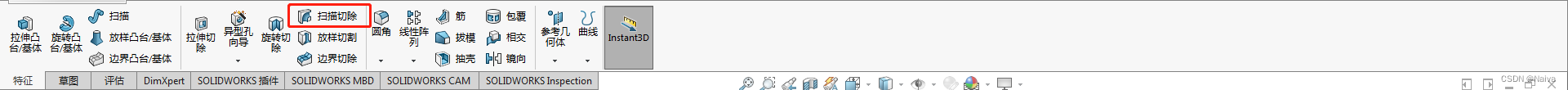

选择 ‌“异形孔向导”‌ 或 ‌“拉伸切除”‌ 命令。

点击孔位置时，‌直接点击圆弧面‌，软件会自动进入 ‌3D 草图模式‌。

在 3D 草图中：

点击孔中心点。

使用 ‌智能尺寸‌ 标注该点到参考面（如前视、右视基准面）的距离，或与边线、其他几何体约束。

按 ‌Tab 键‌ 可切换标注方向，确保沿正确坐标轴方向约束。


完成约束后退出草图，生成孔。

‌方法二：创建基准面后再在平面上打孔‌

插入 ‌参考几何体 → 基准面‌。

设置第一参考为‌圆弧面‌，第二参考为‌相切面‌（如右视基准面），使新基准面与圆弧面相切。

在新建的基准面上绘制草图，定义孔中心位置（使用常规 2D 尺寸标注）。

使用 ‌异形孔向导‌ 或 ‌拉伸切除‌ 在该基准面上打孔。

‌方法三：使用辅助线/辅助面进行复杂定位‌

适用于对称、角度或阵列孔。

先创建‌辅助基准面‌，在其上绘制‌辅助线‌。


在 3D 草图中将孔中心点与辅助线‌重合约束‌，实现精确定位 ‌‌

‌注意事项‌

‌孔轴方向‌：默认情况下，通过“异形孔向导”在曲面上打的孔，其轴线‌垂直于曲面‌ ‌‌

‌约束方式‌：3D 草图中的约束不同于 2D 草图，需依赖坐标系方向或参考几何体 ‌‌

‌隐藏辅助元素‌：完成打孔后，可右键隐藏基准面、3D 草图等辅助几何，保持模型整洁 ‌‌


‌推荐操作流程（简洁版）‌

选择 ‌“异形孔向导”‌ → 选择孔类型（如沉头孔、螺纹孔等）。

‌点击圆弧面‌ → 自动进入 3D 草图。

‌标注孔中心到参考面的距离‌（如沿 Y 方向 40mm，到左侧平面 30mm）。

点击 ‌“√”‌ 完成打孔。

如需多个孔，可 ‌复制位置‌ 或 ‌重复上述步骤‌ ‌‌
