solidworks圆弧怎么切口

在 SolidWorks 中对圆弧面进行切口（如开槽、切槽等），根据操作目的和模型类型不同，有多种方法可选。以下是主流且实用的操作方式：

‌一、在圆柱/圆锥面（钣金件）上做直线切口‌

适用于薄壁圆柱体或圆锥体，用于钣金展开前创建切口。

‌使用“切口”工具‌：

确保模型为‌空心或薄壁圆柱/圆锥体‌。

在 ‌钣金工具栏‌ 中点击 ‌【切口】‌。

在图形区域选择要切口的‌边线‌。

支持‌直线切断‌，不支持倾斜切口 ‌‌

⚠️ 注意：此方法仅适用于钣金零件，且需在转换为钣金前规划好切口位置。

‌二、在圆弧面上开槽口（非钣金）‌

适用于实体零件的圆弧面（如圆柱、圆锥外表面）开槽。

‌方法1：使用“包覆”特征‌ ‌‌

在圆弧面附近‌新建基准面‌，用于绘制槽口草图。


在基准面上绘制槽口轮廓（如矩形或腰形）。

点击 ‌【插入】→【特征】→【包覆】‌。

选择草图 → 选择圆弧面 → 输入包覆深度 → 确定。

‌方法2：使用“异形孔向导”创建槽口‌ ‌‌

选择圆弧面，点击 ‌【异形孔向导】‌（位于特征工具栏）。

在类型中选择 ‌直槽口‌、‌柱形沉头孔槽口‌ 或 ‌锥形沉头孔槽口‌。

设置槽口长度、宽度及定位尺寸。

在位置选项卡中，通过点击圆弧面指定槽口中心点，可按 ‌Tab 键旋转90°‌ 调整方向。

‌方法3：使用“拉伸切除”配合参考平面‌ ‌‌

在圆弧面附近创建‌基准面‌，使其与圆弧相切或按所需角度倾斜。

在基准面上绘制槽口草图（如矩形或圆弧）。

使用 ‌【拉伸切除】‌ 切除材料，选择“完全贯穿”或指定深度。

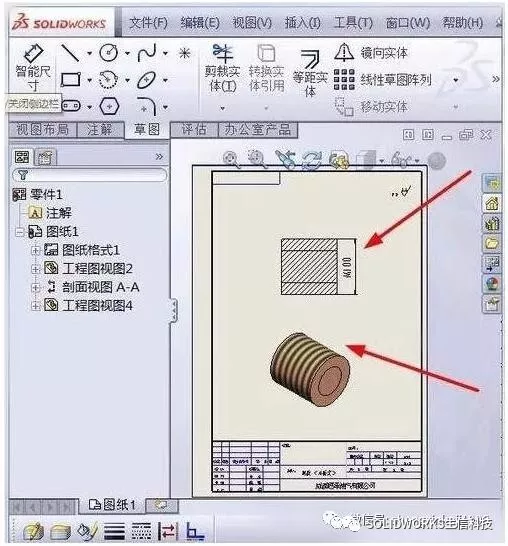

‌三、在草图中绘制圆弧槽口（用于工程图或草图轮廓）‌

适用于绘制二维槽口或作为后续特征的草图基础。


‌使用“槽口”工具中的圆弧槽口类型‌ ‌‌

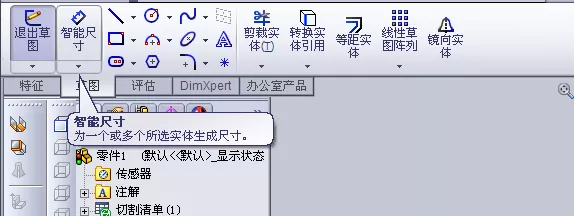

进入草图模式，点击 ‌【草图】→【槽口】‌。

在下拉菜单中选择 ‌三点圆弧槽口‌ 或 ‌中心点圆弧槽口‌。

按提示依次点击定义圆弧端点和中心点（或半径与长度）。

‌总结建议‌

若是‌钣金圆柱体‌，优先用 ‌【切口】‌ 工具 ‌‌

若是‌实体圆弧面开槽‌，推荐 ‌【包覆】‌ 或 ‌【异形孔向导】‌ ‌‌

若仅需‌草图轮廓‌，使用 ‌【槽口】→【圆弧形槽口】‌ ‌‌
