solidworks如何修改外来实体的孔大小

在 SolidWorks 中修改‌外来实体‌（即从其他 CAD 软件导入的非原生 SolidWorks 零件，如 STEP、IGES、SAT 等格式）的孔大小，操作方式与原生模型有所不同。由于外来实体通常为‌面体（BREP）几何‌，不包含特征树或参数化历史，因此无法直接通过编辑特征来修改孔尺寸。

以下是几种常用方法：

‌1. 使用“删除面”+“填充曲面”或“拉伸切除”手动修改孔‌

‌适用场景‌：孔为简单直孔，且允许局部修改。

‌步骤‌：

选择孔的内表面（圆柱面）。

使用 ‌“删除面”‌ 命令（“删除面”在“插入 > 面 > 删除”或“删除面”工具栏中）。

若需扩大孔，可使用 ‌“拉伸切除”‌ 或 ‌“旋转切除”‌ 手动创建新孔。

若需保留原有孔形（如沉头孔），可先用“删除面”移除原孔面，再重建所需孔型。

⚠️ 注意：此方法会破坏原始几何的参数化关系，但适用于一次性修改。


‌2. 使用“移动面”工具调整孔径（仅限简单圆柱孔）‌

‌适用场景‌：孔为规则圆柱形，且希望直接缩放孔径。

‌步骤‌：

选择孔的内圆柱面。

使用 ‌“移动面”‌ 命令（“插入 > 面 > 移动面”）。

在 PropertyManager 中选择 ‌“偏移”‌ 模式，输入向外偏移的距离（负值表示缩小孔）。

确认操作。

✅ 优点：操作简单，保留面连续性。

❌ 缺点：仅适用于直孔，不适用于异形孔（如沉头孔、螺纹孔）。

‌3. 使用“特征识别”转换为原生特征（推荐用于可编辑性要求高的情况）‌


‌适用场景‌：希望将外来实体中的孔识别为 SolidWorks 特征，以便后续参数化编辑。

‌步骤‌：

右键点击 ‌FeatureManager 设计树‌ 中的“导入的1”或类似节点。

选择 ‌“FeatureWorks” > “识别特征”‌。

在 FeatureWorks 中选择 ‌“自动识别”‌ 或手动选择孔区域。

完成识别后，孔将变为 ‌“拉伸切除”‌ 或 ‌“异形孔向导”‌ 特征，可像原生模型一样编辑尺寸。

✅ 优点：保留参数化，可后续修改孔类型、大小、位置等。

❌ 缺点：需 FeatureWorks 模块（部分 SolidWorks 版本需额外授权）；复杂几何识别可能不准确。

‌4. 对于大尺寸孔（超过异形孔向导限制）‌

若需创建或修改的孔直径较大（如 >25.5mm），而外来实体又不支持直接编辑：


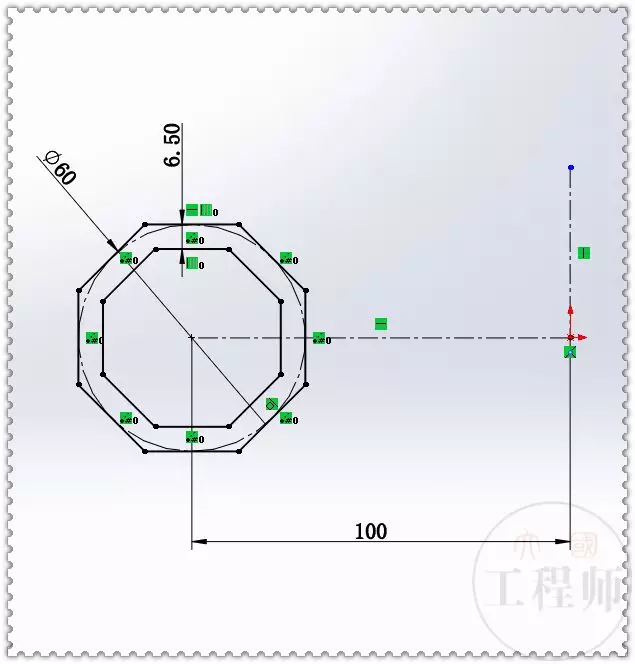

建议使用 ‌“拉伸切除”‌ 或 ‌“旋转切除”‌ 手动创建所需孔 ‌‌

先在孔位置绘制草图圆，再执行切除操作。

总结建议

‌简单孔径微调‌ → 使用 ‌“移动面”‌。

‌复杂孔或需完全重建‌ → 使用 ‌“删除面 + 拉伸切除”‌。

‌长期可编辑需求‌ → 尝试 ‌FeatureWorks 特征识别‌。

‌大尺寸孔‌ → 手动切除是唯一可靠方法 ‌‌

如需官方操作指引，可参考：SolidWorks 帮助 - 导入几何体编辑。
