solidworks怎么画弹簧两头并圈

在 SolidWorks 中绘制‌两头并圈（即两端并紧）的弹簧‌，关键在于控制螺旋线的螺距变化，并对端面进行平整处理。根据最新公开资料（截至2026年5月），主流且高效的方法主要有两种：‌可变螺距法‌和‌宏命令法‌。

方法一：可变螺距 + 拉伸切除（手动建模）

适用于需要精确控制弹簧结构的场景。

‌创建基圆草图‌

在前视基准面上绘制一个直径（如 20 mm）的圆，作为弹簧外径基准。

‌生成可变螺距螺旋线‌

点击 ‌插入 → 曲线 → 螺旋线/涡状线‌。

在参数设置中，选择 ‌“可变螺距”‌，分段定义螺距与圈数：

起始段：螺距 = 5 mm，圈数 = 0（或极小值，如 0.5）

中间段：螺距 = 10 mm（工作区），圈数 =

结束段：螺距 = 5 mm，圈数 = 0.5（或 1）

总圈数通常为 9~10 圈，确保两端有 1~2 圈并紧。

‌扫描生成弹簧实体‌

新建草图，在垂直基准面上绘制‌圆形轮廓‌（直径建议 ≤ 4.99 mm，避免自相交）。

使用 ‌特征 → 扫描‌，选择该圆为轮廓，螺旋线为路径，生成弹簧主体。


‌切除端面实现平整‌

在弹簧两端端面分别创建‌基准面‌（与弹簧轴线垂直）。

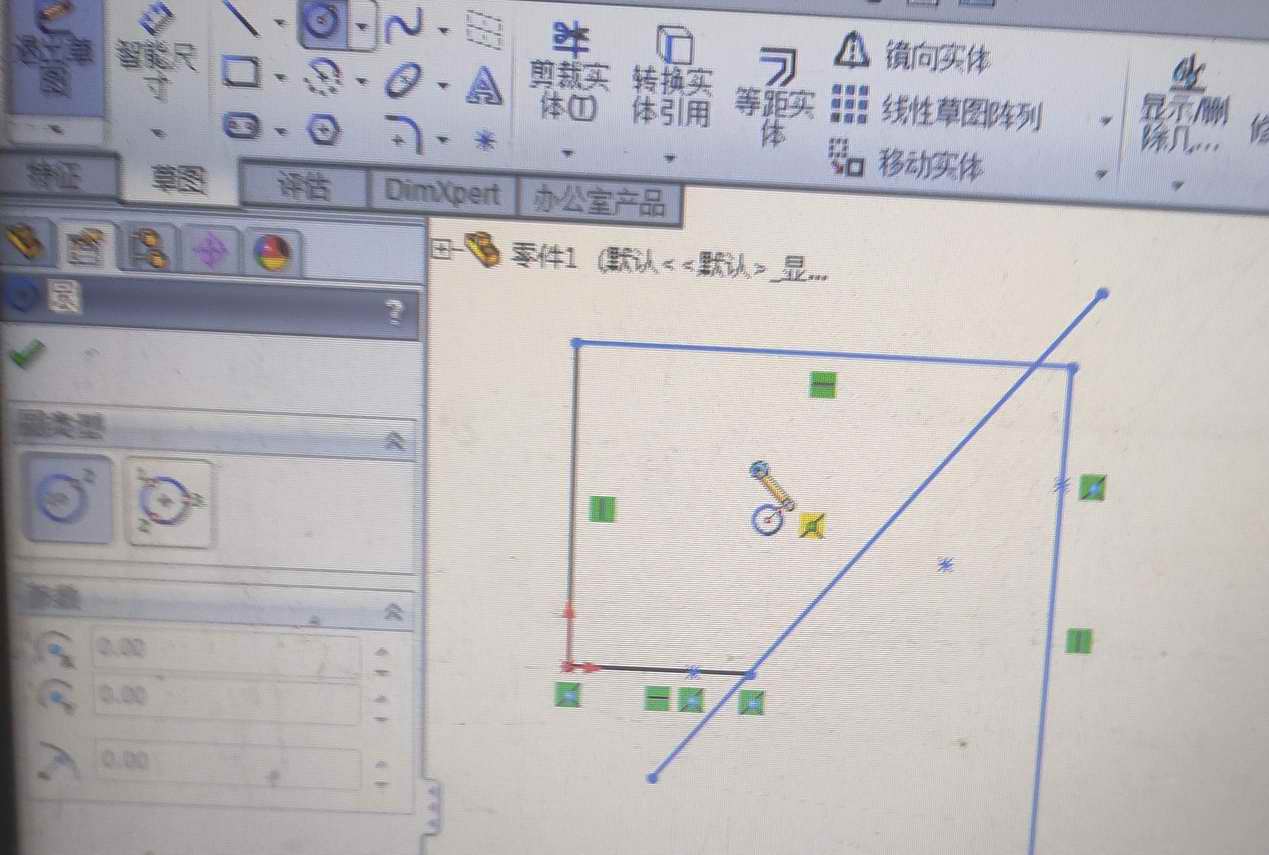

在基准面上绘制‌矩形‌，通过草图约束：

底边与弹簧轴线重合

顶边与弹簧外径圆弧对齐

使用 ‌拉伸切除 → 完全贯穿 + 反侧切除‌，得到平整端面。

此方法符合实际生产需求，能有效模拟“并紧磨平”效果 ‌‌

方法二：使用宏命令快速生成（推荐高频使用）

适用于需要快速设计或批量建模的场景。

SolidWorks 支持通过 ‌弹簧生成宏命令‌ 快速创建标准弹簧（包括两端并紧型）。

操作步骤：

新建零件，绘制一个直径（如 20 mm）的草图圆。

退出草图，点击 ‌插入 → 宏 → 弹簧生成‌（需提前加载弹簧宏插件）。

在弹出界面中输入参数：


类型：压缩弹簧（默认支持两端并紧）

中径、螺距、圈数、线径等

点击“确定”，自动生成带并紧端的弹簧模型。

可进一步添加外观（如抛光银）完成渲染。

宏命令支持拉力弹簧、扭力弹簧等多种类型，参数统一调整，效率极高 ‌‌

注意事项

‌避免自相交‌：扫描轮廓直径应 ‌小于最小螺距‌（如最小螺距 5 mm，则轮廓直径 ≤ 4.99 mm）‌‌

‌端面处理‌：仅靠螺旋线无法实现真正“并紧磨平”，必须通过‌拉伸切除‌或‌端面约束‌实现平整 ‌‌

若使用较新版本 SolidWorks（如 2025+），可尝试 ‌SOLIDWORKS Toolbox‌ 中的弹簧标准件，但需确认是否包含并紧端选项。

如需视频演示，可参考以下资源：

SolidWorks-弹簧画法(两端紧并弹簧)

SolidWorks中快速绘制两端并紧弹簧的技巧
