solidworks两端并紧弹簧画法

在 SolidWorks 中绘制‌两端并紧弹簧‌，核心在于通过‌可变螺距螺旋线‌控制弹簧两端圈数密集，再结合‌拉伸切除‌实现端面平整。以下是两种主流方法的详细步骤：

方法一：手动建模（推荐用于精确控制）

‌创建基圆草图‌

在“前视基准面”绘制一个直径为弹簧中径（如 20 mm）的圆，退出草图。

‌插入可变螺距螺旋线‌

点击 ‌【插入】→【曲线】→【螺旋线/涡状线】‌

取消勾选“恒定螺距”，选择“可变螺距”

设置分段参数（示例）：

第1圈：高度 0，螺距 5 mm

第2圈：高度 1.5，螺距 1 mm（用于过渡）

中间有效圈（如8圈）：螺距 10 mm


最后2圈：螺距 5 mm（确保端部并紧）

总圈数 = 有效圈 + 两端过渡圈（如 8 + 2 + 2 = 12 圈）‌‌

‌扫描生成弹簧实体‌

在“上视基准面”绘制扫描截面圆，直径 ‌小于最小螺距‌（如最小螺距 5 mm，则截面直径 ≤ 4.99 mm）

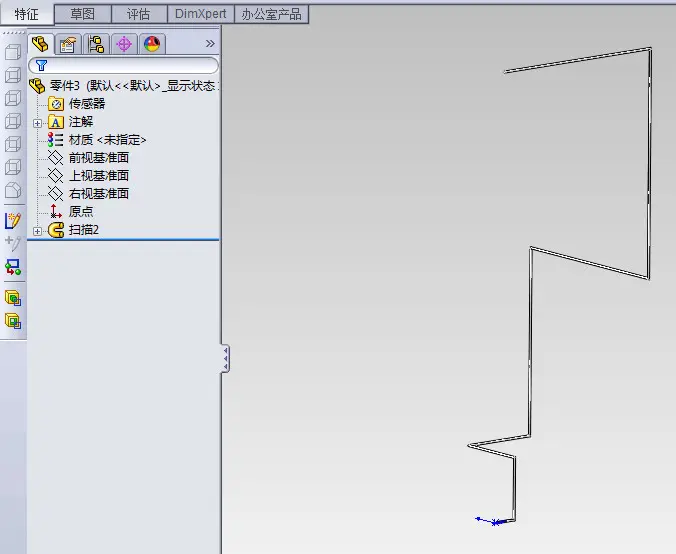

使用 ‌【特征】→【扫描】‌，选择圆形轮廓和螺旋线路径，生成弹簧‌‌

‌切除端面使其平整‌

在弹簧两端创建‌基准面‌，与弹簧轴线垂直并接触端面

在基准面上绘制矩形，约束其底边与弹簧轴线重合，顶边对齐外径

使用 ‌【拉伸切除】→【完全贯穿】+【反侧切除】‌，切除多余部分，得到平整端面‌‌

方法二：使用宏命令（推荐用于批量设计）

SolidWorks 支持通过‌弹簧生成宏‌快速建模，支持压缩、拉力、扭力弹簧‌‌


操作步骤：

打开宏命令（需预先加载或录制）

输入关键参数：中径、螺距、圈数、线径、端部类型（选择“并紧”）

宏自动创建带并紧端的弹簧模型，支持一键切换弹簧类型‌‌

⚠️ 注意：若使用 SolidWorks 2024 或更高版本，可尝试 ‌“SOLIDWORKS Toolbox”‌ 或 ‌“Design Library”‌ 中的弹簧标准件，部分版本已内置并紧端选项。

补充说明

‌避免自相交‌：扫描截面直径必须 ‌< 最小螺距‌（通常留 0.01–0.1 mm 余量）‌‌

‌参考视频教程‌：

SolidWorks快速技巧绘制两端并紧弹簧! ‌‌

SolidWorks软件使用技巧—两端并紧弹簧的画法 ‌‌

掌握上面方法，即可高效完成符合工程实际的两端并紧弹簧建模。
