sw怎么画两端压平的弹簧

阅读数 6
点赞 0
article_banner
在 SolidWorks 中绘制两端压平弹簧,核心是采用‌可变螺距螺旋线‌配合‌拉伸切除‌命令,以确保两端并紧且端面平整。

核心建模步骤

‌创建可变螺距螺旋线‌

在上视基准面绘制基圆,选择【插入】-【曲线】-【螺旋线/涡状线】。

在参数设置中选择‌可变螺距‌,将起始和结束端的螺距设为 0 或极小值(如 5mm),中间有效部分设为正常螺距(如 10mm),以形成两端并紧效果 。‌‌‌

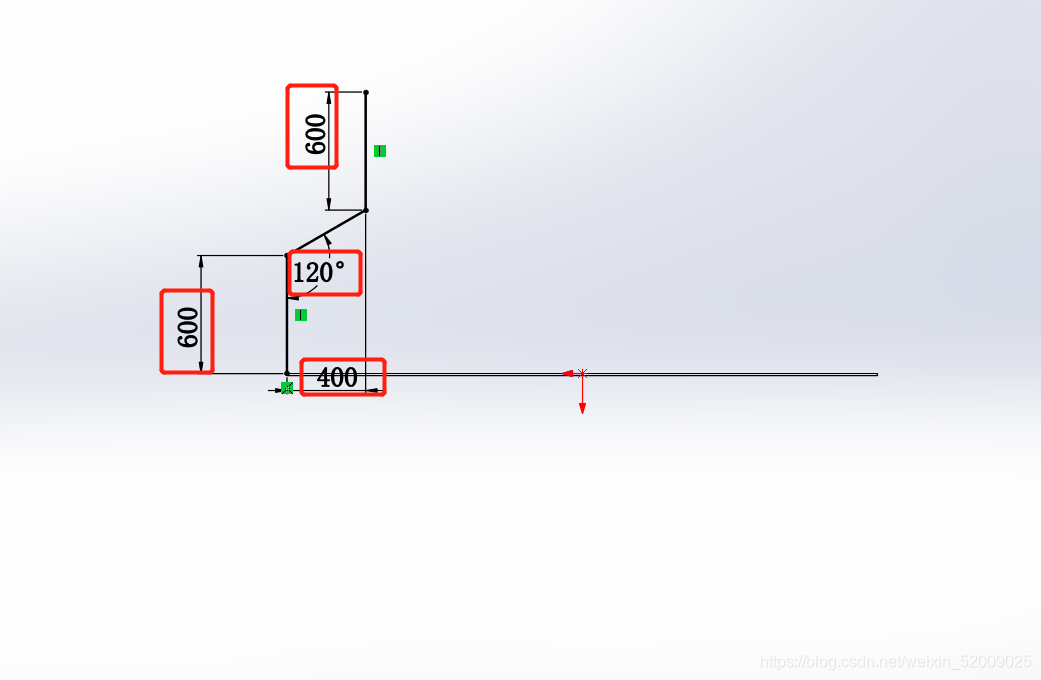

sw怎么画两端压平的弹簧

‌扫描生成实体‌

在端点绘制弹簧丝径截面圆,注意圆心与螺旋线建立‌穿透‌关系 。

使用【扫描】特征,为防止模型自相交,轮廓直径建议略小于最小螺距(如设为 4.99mm)。‌‌‌

‌处理两端平面‌

创建与弹簧轴线垂直的‌基准面‌,位置定于弹簧两端 。

sw怎么画两端压平的弹簧

在基准面上绘制大于弹簧外径的圆或矩形草图,使用【拉伸切除】命令,选择‌完全贯穿‌或‌反侧切除‌,即可得到平整端面 。‌‌‌

替代方案与注意事项

‌普通螺旋线法‌:若不使用可变螺距,可先画等螺距弹簧,再通过拉伸切除强行磨平两端,但物理仿真准确性略低 。

‌检查干涉‌:扫描前需确认截面直径与螺距关系,避免生成失败 。

‌外观设置‌:完成后可添加金属材质外观,增强视觉效果 。‌‌‌
