solidworks可以画齿轮吗

‌是的，SolidWorks 可以绘制齿轮‌，并且提供了多种高效、精确的方法来创建不同类型的标准齿轮和非标齿轮。

主要方法概述

‌使用 Toolbox 插件快速生成标准齿轮‌

SolidWorks 自带的 ‌Toolbox 插件‌ 支持按国标（GB）、ISO、DIN 等标准直接生成直齿轮、斜齿轮、锥齿轮、行星齿轮等。只需设置模数、齿数、压力角、齿宽等参数即可自动生成实体模型 ‌‌

‌手动绘制渐开线齿廓（适用于非标或自定义齿轮）‌

通过草图中的 ‌“方程式驱动曲线”‌ 功能，根据渐开线数学公式手动构建齿形，再通过拉伸和圆周阵列生成完整齿轮 ‌‌

‌利用第三方插件或社区资源‌

如“今日制造”等插件也可用于绘制复杂齿轮（如球面齿轮、斜齿锥齿轮）‌‌

常见操作流程（以直齿轮为例）

‌新建装配体‌，激活 ‌SolidWorks Toolbox‌ 插件。

在 ‌设计库‌ 中进入 Toolbox → GB → 动力传动 → 齿轮。


选择 ‌正齿轮‌，拖入装配体，右键编辑参数（模数、齿数等）。

‌计算中心距‌：(齿数1 + 齿数2) × 模数 / 2，用草图定位两齿轮位置。

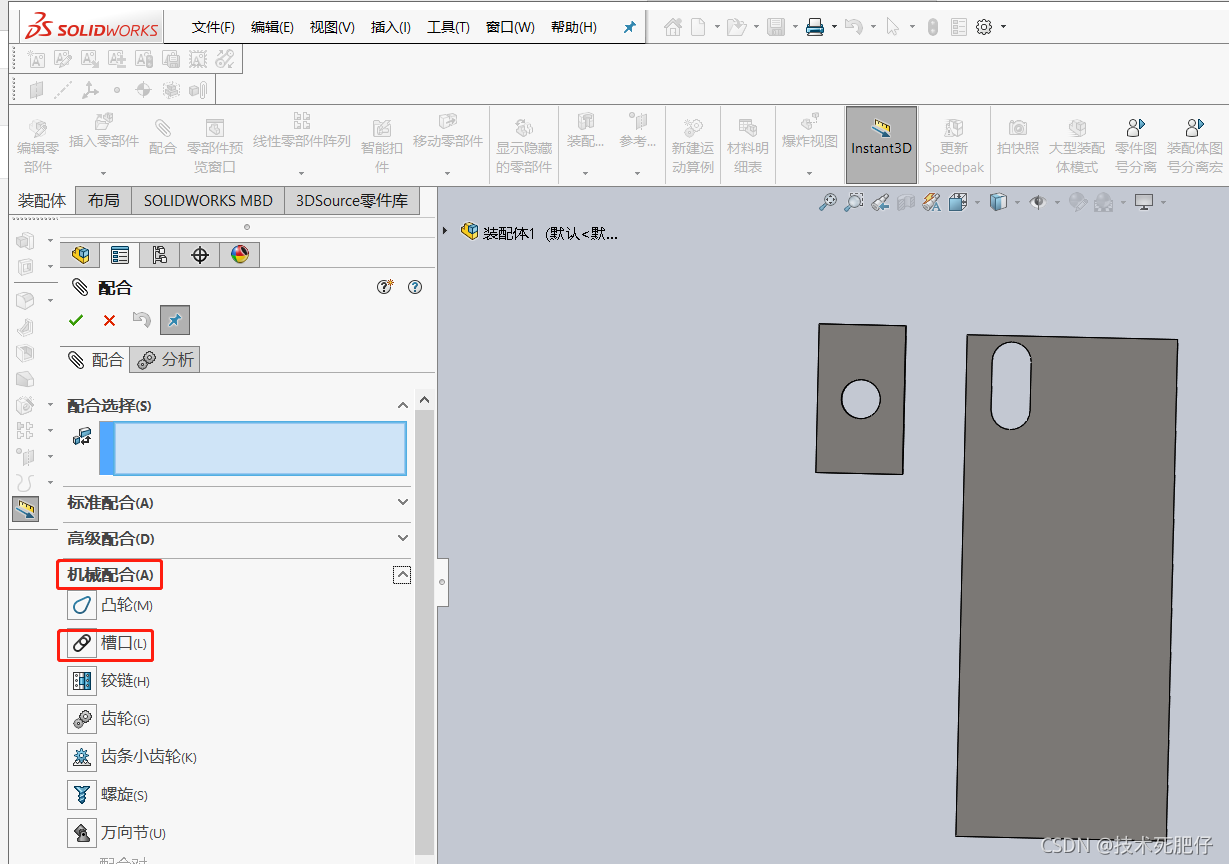

使用 ‌“机械配合 → 齿轮配合”‌，选择两齿轮的分度圆实现啮合 ‌‌

进入 ‌运动算例‌，添加旋转马达，生成动画验证啮合效果 ‌‌

支持的齿轮类型


直齿轮（圆柱齿轮）

斜齿轮

锥齿轮（含斜齿锥齿轮）‌‌

行星齿轮 ‌‌

球面齿轮 ‌‌

所有操作均基于 SolidWorks 2026 版本，适用于机械设计、教学、仿真等场景。详细官方帮助文档可参考：SolidWorks 齿轮帮助 ‌‌
