在SolidWorks中创建爆炸图,主要涉及在装配体环境中使用“爆炸视图”工具,通过选择和拖动零部件来定义爆炸步骤。
创建爆炸视图
启动工具:在装配体文件中,点击“插入”>“爆炸视图”,或单击“装配体”工具栏上的“爆炸视图”图标。

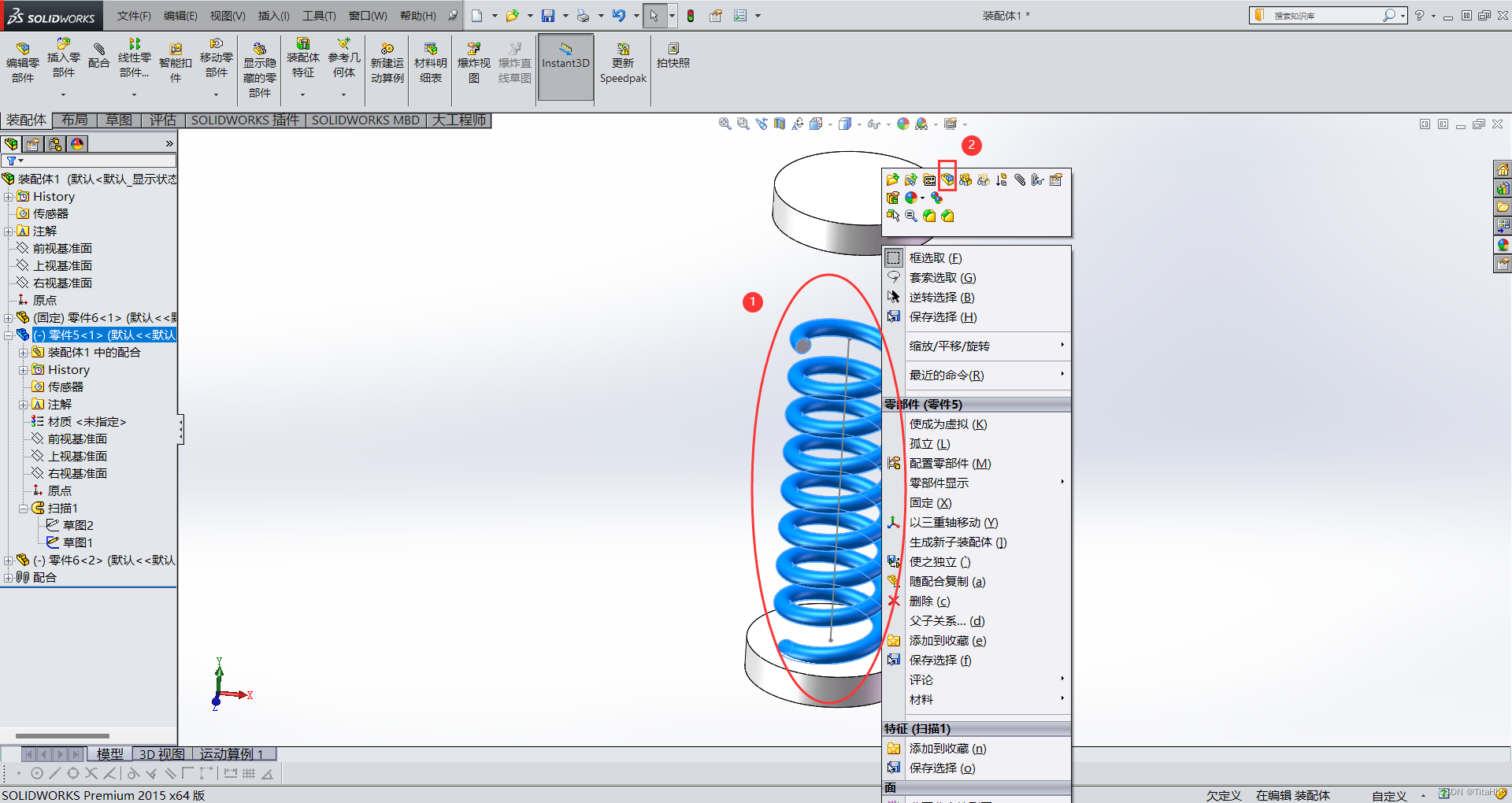

选择零部件并拖动:在图形区域中,选取一个或多个要爆炸的零部件。此时会出现三重轴或平移/旋转控标。
移动控标:拖动控标的中心球可移动其位置;按住Alt键拖动可将其对齐到边线或面上。
执行爆炸:拖动三重轴的臂杆或平移控标来移动零部件,定义第一个爆炸步骤。在PropertyManager中可设置精确的爆炸距离或旋转角度。
完成步骤并继续:单击“完成”以结束当前爆炸步骤。PropertyManager将清空,以便您选择其他零部件创建下一个爆炸步骤。
编辑与调整爆炸视图
编辑爆炸步骤:在ConfigurationManager中,展开对应配置下的“爆炸视图”特征,右键单击某个爆炸步骤并选择“编辑步骤”,即可重新调整零部件位置。
添加爆炸直线:点击“插入”>“爆炸直线草图”或使用“装配体”工具栏上的对应按钮,可以添加指示装配关系的爆炸直线。
爆炸与折叠:在ConfigurationManager中右键单击“爆炸视图”特征,可选择“爆炸”或“折叠”来查看效果,也可选择“动画爆炸”以动态演示。
在工程图中应用爆炸视图
在装配体中:首先确保已在所需配置中创建并保存了爆炸视图。
在工程图中:插入该装配体的模型视图后,右键单击该工程图视图,选择“属性”。在“工程视图属性”对话框的“配置信息”下,勾选“在爆炸或模型断开状态下显示”。
