在 SolidWorks 中生成爆炸图,主要是在装配体环境下通过爆炸视图功能,拖动零部件生成爆炸步骤并保存配置。
装配体中创建爆炸视图
启动命令:打开装配体文件,单击“装配体”工具栏中的爆炸视图图标,或执行菜单命令“插入”>“爆炸视图”。
设置爆炸步骤:在 PropertyManager 中选取一个或多个零部件作为首个爆炸步骤对象,图形区域将显示三重轴。
调整位置:拖动三重轴臂杆沿 X/Y/Z 方向平移零部件,或按住 Alt 键拖动中心球对齐边线/面,旋转控标可调整角度。
完成保存:点击“完成”保存当前步骤,重复上述操作添加新步骤,爆炸视图将保存在ConfigurationManager的配置中。
工程图与动画应用
工程图调用:在工程图中插入模型视图,右键视图属性,在配置信息中选择已创建的爆炸配置,勾选“在爆炸状态下显示”。

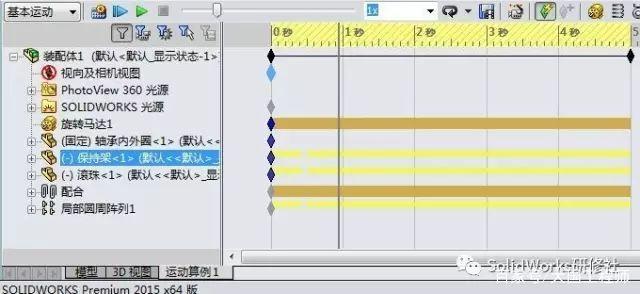

动画预览:在 ConfigurationManager 中右键爆炸视图特征,选择“爆炸”或“折叠”,通过动画控制器播放预览过程。
添加辅助:可使用“智能爆炸直线”自动创建或手动添加爆炸直线,以清晰表示零部件关系。
编辑与管理
修改步骤:双击 ConfigurationManager 中的爆炸视图特征,可重新编辑零部件位置、方向及分组,支持反向移动或调整距离。
配置管理:每个配置可包含多个爆炸视图,建议为爆炸视图单独创建命名配置以便版本控制。
