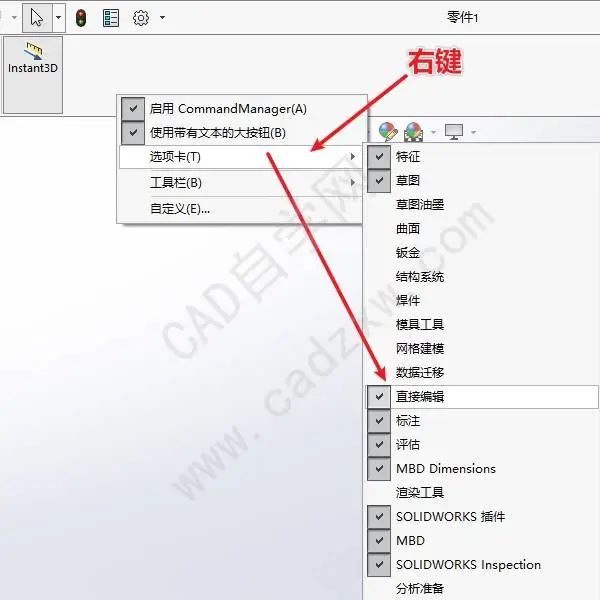

sw画了个闭环却说是开环且没有检查出

在 SolidWorks（SW）中，‌草图看起来是闭环但系统仍提示“开环”‌，通常是因为存在‌肉眼难以察觉的微小间隙、重叠线段或构造线参与轮廓‌。即使使用了“检查草图合法性”工具，也可能因设置不当或问题隐蔽而未被识别。

以下是可能原因及对应解决方法：

常见原因与排查步骤

‌微小间隙未闭合‌：草图端点看似重合，实际存在纳米级缝隙，导致系统判定为开环。

‌多余线段或构造线参与轮廓‌：构造线（虚线）被误用作实体轮廓，或存在重复/重叠线段干扰闭合判断。

‌自相交叉或角度异常‌：如草图中存在接近 0° 或 180° 的转角，可能引发识别错误 ‌‌


‌检查工具未正确应用‌：未在“编辑草图”状态下操作，或未选择对应特征类型（如拉伸、旋转）进行合法性检查 ‌‌

推荐操作流程

‌进入草图编辑状态‌：双击草图或右键 → “编辑草图”。

‌使用系统检查工具‌：

点击顶部菜单栏 ‌“工具” → “草图工具” → “检查草图合法性”‌ ‌‌


在弹出窗口中，根据后续操作（如拉伸、旋转）选择对应“用途”。

点击 ‌“检查”‌，系统会高亮显示开环位置，并自动放大问题区域 ‌‌

‌放大查看并修复‌：

若发现‌多余线段‌，选中后按 Delete 删除。

若发现‌端点未重合‌，可删除该线段重新绘制，或使用“草图关系”中的“重合”约束手动闭合 ‌‌


‌验证修复结果‌：

修复后再次点击“检查”，确认提示消失。

退出草图后尝试执行拉伸/旋转命令，观察是否成功 ‌‌

⚠️ 注意：若草图包含‌构造线‌（如中心线、辅助圆），需确保它们‌未被选为轮廓实体‌。构造线不能用于生成实体特征 ‌‌

补充技巧

启用 ‌“草图诊断”‌ 功能（部分版本支持）：在“视图”菜单中勾选“草图诊断”，可高亮显示未闭合或未约束的线段。

使用 ‌“选择性粘贴”‌ 或 ‌“删除隐藏几何”‌ 工具清理冗余元素（适用于复杂草图）。

如问题仍存在，可尝试将草图复制到新文件中重建，排除文件损坏或系统缓存干扰。
