sw如何添加穿透关系

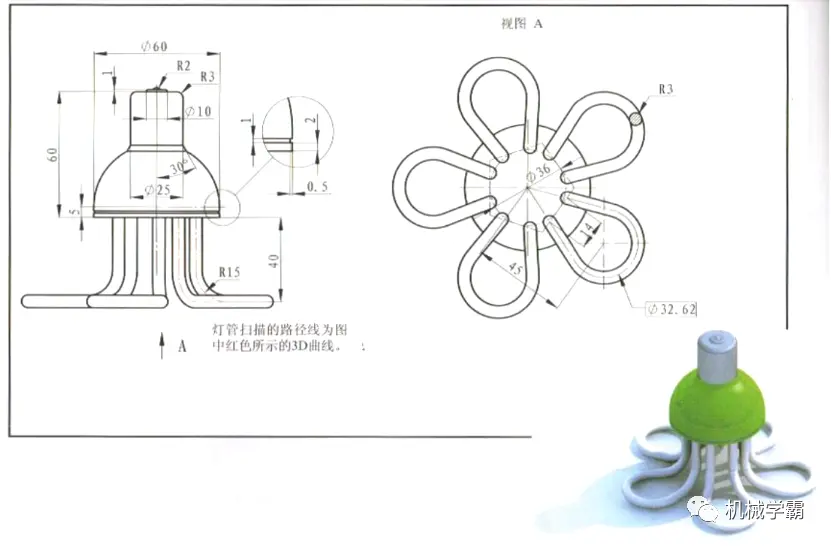

在 SolidWorks（SW）中添加‌穿透关系‌（Pierce Geometric Relation），主要用于确保‌点与曲线、边线或基准轴在三维空间中实际相交‌，常用于‌扫描、放样等特征‌中，使轮廓沿引导线精确路径运动。

‌添加穿透关系的正确操作步骤‌

‌前提条件‌：

点与曲线/边线/基准轴‌不在同一草图平面‌（若在同一平面，通常用“重合”即可）。

点应位于‌轮廓草图‌，曲线位于‌引导线草图‌，二者通常位于‌不同基准面‌。

‌操作步骤‌：

在‌轮廓草图‌中，选中要添加穿透关系的‌点‌（如圆心、端点或辅助点）。

按住 ‌Ctrl 键‌，同时在‌引导线草图‌中选中对应的‌曲线、边线或基准轴‌。

在弹出的‌几何关系面板‌中，点击 ‌“穿透”‌（Pierce）选项 ‌‌

若未自动弹出面板，可手动打开：点击 ‌“添加几何关系”‌ → 选择 ‌“穿透”‌ ‌‌

‌注意事项‌：

必须是‌点与线‌的关系，点与点之间是“重合”，不是穿透 ‌‌

引导线必须与轮廓草图‌在空间中可相交‌，否则穿透无效或报错 ‌‌

若操作无效，检查是否选对实体：‌点选轮廓上的点，线选引导线上的曲线‌ ‌‌

‌穿透 vs 重合 的关键区别‌

特性 ‌穿透‌ ‌重合‌

‌约束维度‌ 三维空间实际接触 二维投影或延长线对齐

‌适用场景‌ 扫描、放样需精确路径 草图内简单对齐

‌是否必须实际相交‌ 是 否

例如：在螺旋扫描中，若用“重合”连接圆心与螺旋线，旋转视角后点可能“悬浮”在螺旋线旁；而用“穿透”则点‌严格位于螺旋线上‌ ‌‌

‌常见问题排查‌


‌点了但没出现“穿透”选项？‌

可能选了两个点（应选点+线）‌‌

或两点在同一草图平面（穿透用于跨平面）‌‌

‌穿透后扫描失败？‌

检查引导线是否与轮廓草图‌真正相交‌，必要时在引导线端点创建基准面再绘制轮廓 ‌‌

如需视频演示，可参考：SolidWorks 1分钟技能之【重合与穿透】 ‌‌
