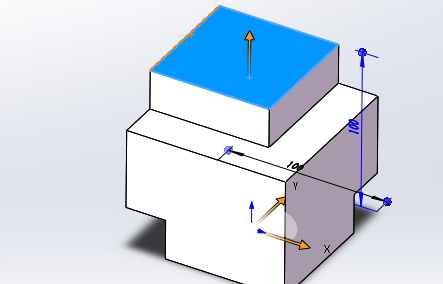

sw自动添加几何关系

在 ‌SOLIDWORKS（SW）‌ 中，‌自动添加几何关系‌ 是指在绘制草图时，软件根据光标位置、已有几何元素及绘制轨迹，‌自动识别并添加如水平、垂直、相切、重合等几何关系‌，从而提升绘图效率并确保设计意图。

自动添加几何关系的原理与触发条件

‌依赖草图捕捉与推理指针‌：当光标靠近端点、中点、圆心、相切点等关键几何位置时，系统会显示提示符号（如“重合”、“垂直”）‌‌

‌自动添加的常见关系包括‌：

水平 / 竖直（绘制接近水平/竖直的直线）

重合（光标与现有点或端点对齐）

相切（从圆弧端点开始绘制直线）


垂直 / 平行（与现有线段形成明显垂直或平行关系）‌‌

如何开启/关闭自动添加几何关系

可通过以下任一方式启用该功能：

‌菜单路径‌：

工具 → 草图设定 → 勾选 ‌“自动添加几何关系”‌ ‌‌

‌系统选项设置‌：

工具 → 选项 → 系统选项 → 几何关系/捕捉 → 勾选 ‌“自动几何关系”‌ ‌‌

⚠️ 若自动添加功能未生效，请检查上述选项是否已启用，并确保草图捕捉功能（如“端点捕捉”、“中点捕捉”）也已开启 ‌‌

注意事项

自动添加仅适用于‌常见、明确的几何关系‌；复杂关系（如同心、对称、相等）需‌手动添加‌ ‌‌

草图实体颜色变化可反馈约束状态：

‌蓝色‌：欠定义（可自由拖动）


‌黑色‌：完全定义（位置与尺寸锁定）

‌红色‌：过定义或冲突 ‌‌

补充建议

绘制时先“‌大致形状‌”，再通过自动或手动添加几何关系‌精确约束‌，符合参数化设计最佳实践 ‌‌

可配合 ‌“完全定义草图”工具‌ 自动补全缺失的约束 ‌‌

如需进一步操作演示，可参考官方视频教程：使用自动添加几何关系进行绘制 ‌‌
