sw线架图颜色怎么调整

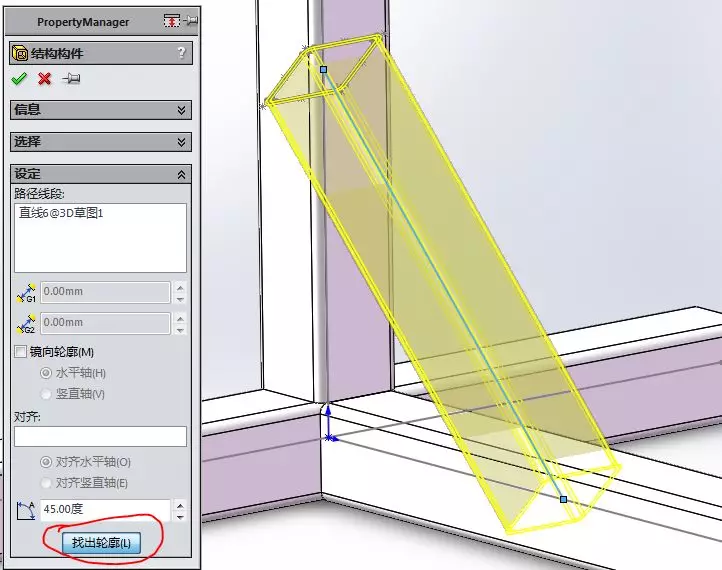

在 ‌SolidWorks（SW）‌ 中调整线架图（Wireframe）颜色，主要取决于当前视图模式和对象类型（如模型边线、尺寸线、图框线等）。以下是几种常见场景的调整方法：

‌1. 调整工程图中线条颜色（如图框、边线）‌

‌进入编辑图纸格式‌：

在工程图空白处右键 → 选择 ‌“编辑图纸格式”‌。

点击工具栏空白处右键 → 勾选 ‌“线型”‌ 工具栏。

按住 ‌Ctrl‌ 选择要修改的线条 → 点击 ‌“线色”‌ 按钮 → 选择目标颜色。

完成后再次右键 → ‌“编辑图纸”‌ 退出编辑模式 ‌‌

‌2. 修改尺寸线或注释颜色‌


‌使用线型工具栏‌：

在 CommandManager 上右键 → 勾选 ‌“线型”‌。

选中尺寸或注释 → 点击 ‌“线色”‌ → 选择颜色 ‌‌

‌通过系统选项设置默认颜色‌：

点击 ‌“工具” → “选项” → “颜色”‌。

在右侧列表中选择 ‌“尺寸”‌ 或 ‌“未输入的尺寸(从动)”‌。

点击 ‌“编辑”‌ → 选择颜色 → 确定 ‌‌


‌3. 调整线架图显示颜色（装配体或零件）‌

‌切换线架构颜色来源‌：

点击 ‌“视图” → “显示” → “使用HLR/HLV的零部件颜色”‌。

勾选：使用各零部件自身的线架颜色。

取消勾选：统一使用装配体的线架颜色 ‌‌

‌更改零部件外观‌（影响线框显示）：

在 FeatureManager 或图形区域选中零部件。

右键 → ‌“外观” → “外观”‌ → 在 PropertyManager 中调整颜色或透明度 ‌‌

‌4. 修改隐藏线或模型边线颜色‌

进入 ‌“工具” → “选项” → “颜色”‌。

在列表中选择 ‌“工程图，隐藏的模型边线”‌ 或 ‌“模型边线”‌。

点击 ‌“编辑”‌ → 选择颜色（如黑色以增强对比度）‌‌

💡 ‌提示‌：若打印或导出 PDF 时线条颜色变浅，建议将颜色设为 ‌黑色‌，并在打印设置中启用 ‌“黑白色”‌ 输出 ‌‌

如需官方详细指引，可参考：SolidWorks 2024 帮助 - 设置线条颜色 ‌‌
