solidworks草图线条颜色

阅读数 5

在 SolidWorks 中，‌草图线条的颜色具有特定含义‌，用于直观反映草图的定义状态（如是否完全约束、是否存在冲突等）。以下是常见颜色及其代表的状态：

‌蓝色‌：草图线条处于‌欠定义‌状态，即未被完全约束，可自由拖动或变形。

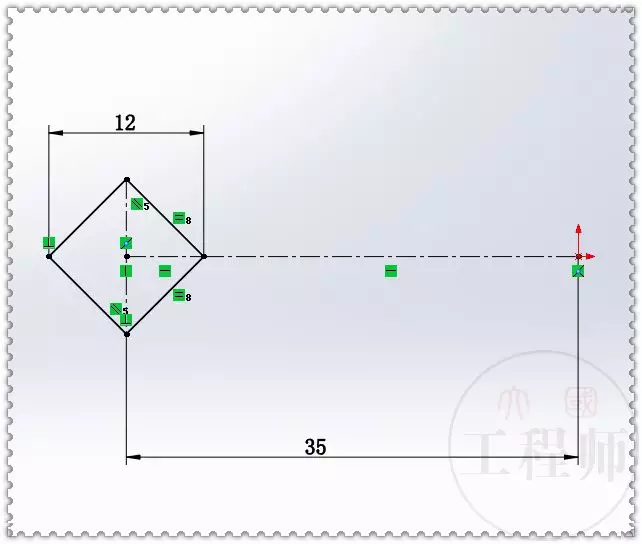

‌黑色‌：草图线条‌完全定义‌，所有几何特征的位置和尺寸均被尺寸或几何关系唯一确定，是工程设计中推荐的状态。

‌红色‌：表示‌过定义‌或存在‌约束冲突‌，通常伴随错误提示。

‌黄色‌：表示线条被‌固定‌或由其他约束‌驱动‌（从动）。

‌粉红色‌：表示几何上‌无法求解‌的约束组合（如两条平行线在有限长度内相交）。

这些颜色是 SolidWorks 提供的视觉反馈机制，帮助用户快速识别草图状态 ‌‌

如何修改草图线条颜色？

虽然默认颜色由系统根据状态自动设定，但若需‌手动更改线条颜色‌（例如为了标注或区分用途），可通过以下方法实现：

‌退出草图编辑状态‌，在 FeatureManager 设计树中右键点击草图 → 选择“‌草图颜色‌”，可整体更改该草图所有线条颜色 ‌‌

‌在草图编辑状态下‌：

在左侧“草图”工具栏中启用“‌线型‌”选项；

选择目标线条；

在弹出的颜色面板中选择所需颜色（如红色、绿色等）‌‌

⚠️ 注意：手动更改颜色‌不会影响草图的定义状态‌（蓝色/黑色仍代表欠定义/完全定义），仅用于视觉区分。

建议

‌优先确保草图完全定义（黑色）‌，以避免建模时出现意外变形或错误 ‌‌

可通过 ‌“视图” → “草图几何关系”‌ 查看已应用的约束，辅助排查欠定义问题 ‌‌
