在 SolidWorks 中,“把孔径填充”通常不是指物理上填满孔洞,而是指在工程图中对孔的剖面或视图进行剖面线(填充)标注,或通过阵列方式在指定区域内批量生成多个孔。根据公开资料和常见操作,以下是两种可能的理解及对应操作:一、若指“在工程图中对孔添加剖面线/填充”这是工程制图中的标准做法,用于表示剖视图中的材料区域。
步骤如下:在工程图中,选中包含孔的剖视图。
右键单击该视图 → 选择 “属性” 或 “显示选项”。
在 “剖面线/填充” 选项中:勾选 “显示剖面线”。
可设置剖面线样式、间距、角度等。
若需对孔单独控制是否填充,可在 “剖面线” 设置中排除孔区域(部分版本支持)

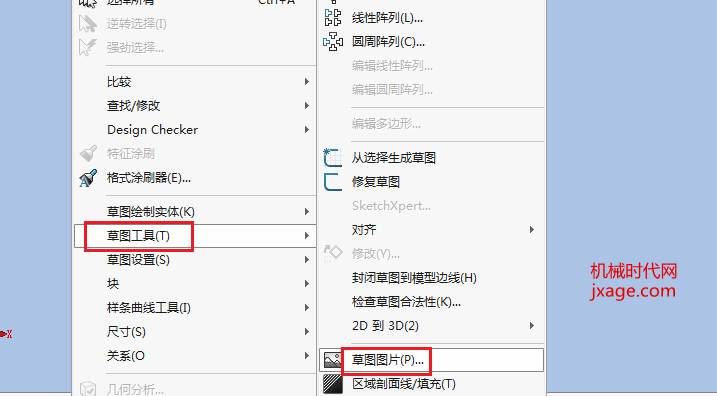

⚠️ 注意:SolidWorks 默认会在剖视图中自动为实体区域添加剖面线,孔(空洞)通常不填充。如需手动填充孔,需使用 “区域剖面线” 工具并指定孔内区域。
二、若指“在模型中用填充阵列批量生成孔”这是指使用 “填充阵列” 特征,在指定面或草图边界内自动排列多个孔。
操作步骤:在零件上创建一个基准孔(如通过异型孔向导或拉伸切除)。
点击顶部菜单:插入 → 阵列/镜向 → 填充阵列
在 PropertyManager 中设置:要阵列的特征:选择刚才创建的孔。
填充边界:选择模型表面或草图轮廓(如圆形、矩形等)
布局类型:可选“圆形”、“方形”、“多边形”等
间距/边距:控制孔之间的距离。
预定义切割形状:可设为圆孔、六边形等
点击 √ 完成阵列。
✅ 适用场景:散热板、通风孔、减重孔等需要规律分布多个相同孔的结构
补充说明
“填充孔径”并非 SolidWorks 标准术语,可能为表述误差。若实际需求是将孔内填满材料(如修复模型),则需使用 “填充曲面” 或 “缝合曲面” 等高级建模工具,但一般不推荐用于标准孔特征。
若需批量插入标准孔(如螺纹孔),建议使用 “库特征” + “ICT BOX 插件” 快速插入
如需进一步操作指导,可参考官方帮助文档:SOLIDWORKS 填充阵列帮助
