solidworks拆分实体

阅读数 2

SolidWorks 拆分实体主要有两种常见需求：一种是在‌同一零件文件内将实体几何切开‌，另一种是‌将多实体保存为独立的零件文件‌。根据具体目标选择对应功能即可。‌‌‌

快速切割：在同一文件中分割

若只需将一个实体模型通过草图或曲面切成多块，仍保留在当前文件中，使用“分割”命令。‌‌‌

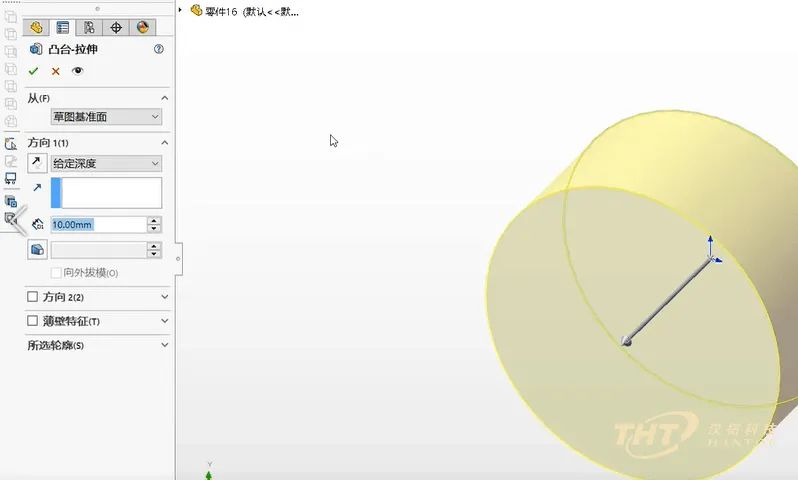

‌准备剪裁工具‌：先绘制一个贯穿模型的草图，或准备一个基准面、曲面作为切割刀具。

‌执行分割命令‌：点击菜单栏“插入”>“特征”>“分割”，在属性管理器中选择刚才准备的剪裁工具。

‌确认切割结果‌：点击“切割零件”，系统会列出产生的实体，勾选需要保留的部分，最后点击确定完成。‌‌‌

独立保存：生成新零件与装配体

若已将模型分为多个实体，想将它们存为独立文件并自动组装，使用“保存实体”功能。‌‌‌

‌调用保存功能‌：在设计树中右键点击“实体”文件夹，选择“保存实体”。‌‌‌

‌选择要保存的实体‌：在弹出的窗口中勾选所有需要导出的实体，可点击“自动分配标题”快速命名。‌‌‌

‌生成装配体‌：指定保存路径后，勾选“生成装配体”选项，系统会自动创建新零件并按原位置组装。

‌注意‌：使用分割命令时，剪裁工具（如草图或曲面）必须‌贯穿整个零件‌，否则无法完成切割；若需移除切割后的某部分，可在分割选项中勾选“消耗切除实体”。‌‌‌
