sw两个实体如何合并

在SolidWorks中，将两个实体合并主要使用‌“组合”命令‌（针对同一零件内的多个实体）或‌“连接重组”功能‌（针对装配体中的多个零件）。根据SolidWorks官方帮助文档，您只能合并同一个多实体零件文件中的实体，无法直接合并两个单独的零件文件。‌‌‌

使用“组合”命令合并实体

‌确保实体在同一零件中‌：所有待合并的实体必须位于同一个SolidWorks零件文件（.sldprt）中。如果实体来自不同零件，需先将它们插入到同一零件中（通过“插入”>“零件”）。‌‌‌

‌调用“组合”命令‌：在菜单栏选择“插入”>“特征”>“组合”。‌‌‌

‌选择操作类型与实体‌：

‌添加‌：将所有选中实体结合成一个单一实体。

‌删减‌：从一个主实体中移除与其他实体重叠的部分。

‌共同‌：仅保留所有选中实体重叠的部分。‌‌‌


‌确认完成‌：选择需要合并的实体，点击“确定”即可完成合并。‌‌‌

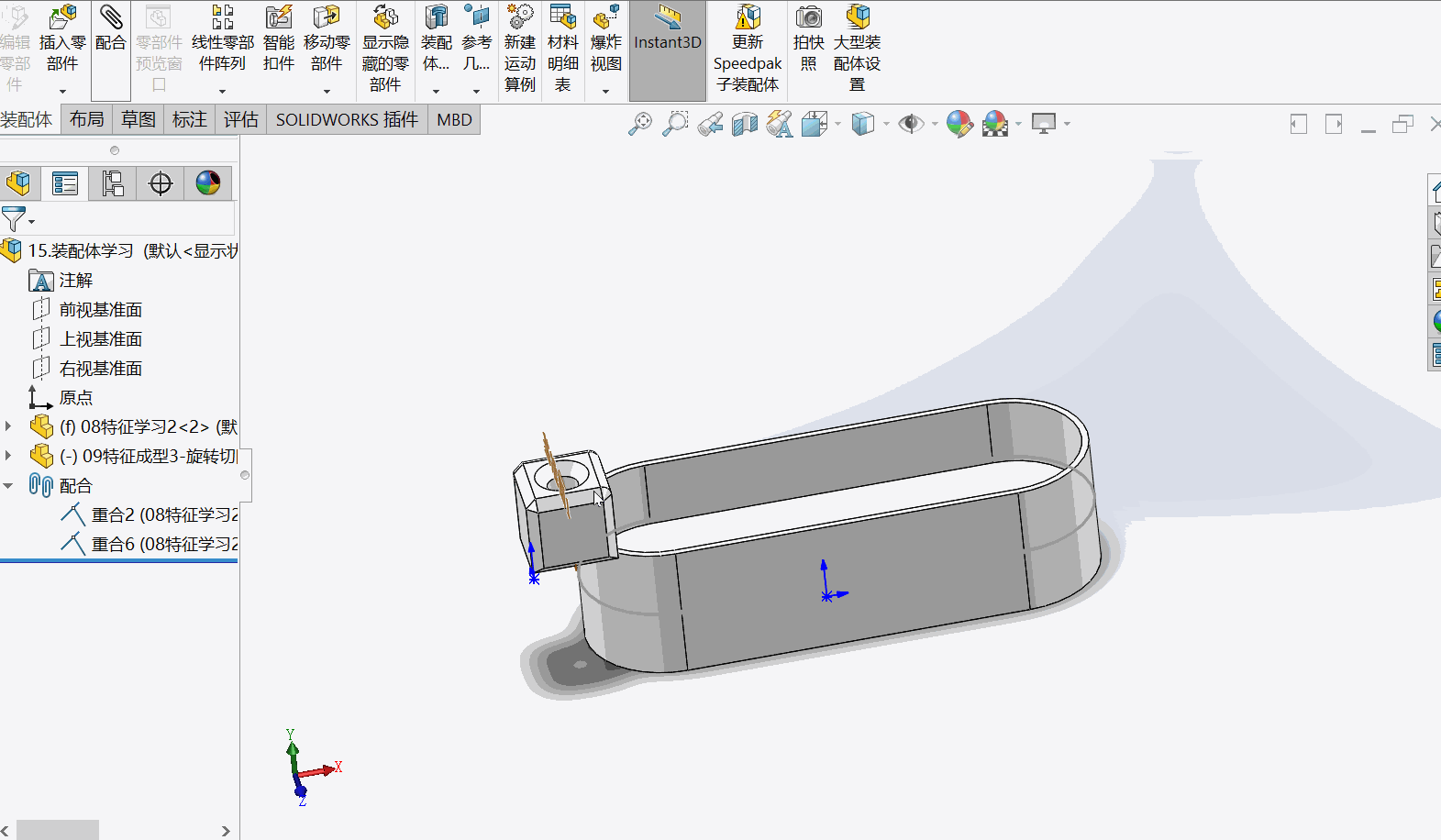

在装配体中使用“连接重组”功能

如果需要在装配体中将多个零件合并为一个新零件，可以使用“连接重组”功能。‌‌‌

‌创建或打开装配体‌：确保包含需要合并的零件。


‌插入新零件‌：在装配体中，点击“插入”>“零部件”>“新零件”，并选择一个基准面放置。

‌激活“连接重组”‌：保持新零件处于编辑状态，选择“插入”>“特征”>“连接重组”。

‌选择要合并的零件‌：在属性管理器中选择装配体中需要合并的零件，点击“确定”。

‌生成合并零件‌：系统会生成一个新的零件文件，其中包含合并后的单一实体。‌‌‌

重要注意事项

‌实体需接触或重叠‌：使用“组合”命令前，应确保实体之间存在接触或重叠区域，否则可能无法成功合并。

‌避免用于焊件‌：官方建议避免使用“组合”功能来合并焊件实体，因为这可能影响切割清单属性的准确计算。

‌命令位置可能不同‌：根据SolidWorks版本和界面设置，“组合”命令也可能位于“直接编辑”工具栏中。‌‌‌
