SolidWorks 三维建模的核心流程遵循"新建文件→绘制草图→创建特征→细节编辑→保存输出"的逻辑顺序,通过参数化设计实现从二维轮廓到三维实体的转化 。
建模准备与草图绘制
新建零件文件:启动软件后选择“新建”,在对话框中选取“零件”模板(公制或英制),进入建模环境 。
选择基准面:在设计树中选择默认基准面(前视、上视或右视)或新建基准面,作为草图绘制的平面 。

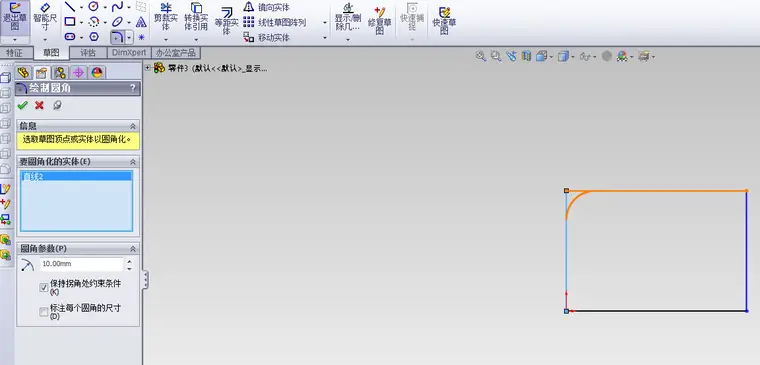

绘制二维草图:进入草图模式,使用直线、圆、矩形等工具绘制轮廓,并添加尺寸标注和几何关系(如水平、垂直、同心)以完全定义草图 。
百科
特征创建与细节编辑

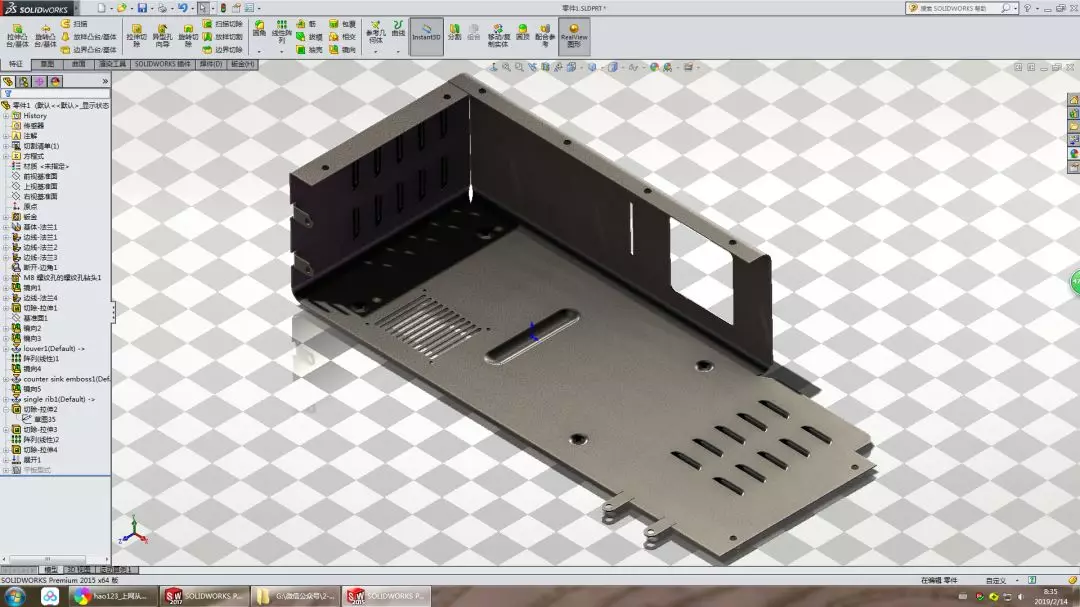

生成基础特征:退出草图后,使用拉伸凸台/基体或旋转凸台/基体命令,将二维草图转化为三维实体,设定深度或角度参数 。

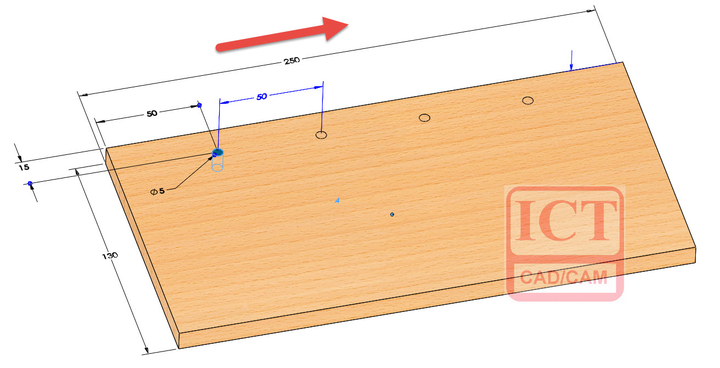

添加细节特征:在基础实体上利用异型孔向导打孔,使用倒角、圆角处理边缘,或通过阵列、镜像、抽壳等命令完善模型结构 。
保存与输出:完成建模后保存为 .sldprt 格式,后续可基于零件生成装配体或工程图 。
百科
