sw装配体怎么活动

在 SolidWorks（SW）中让装配体“活动”起来，通常是指使子装配体或其中的零部件能够移动、旋转或实现特定运动。根据公开资料，以下是实现装配体活动的几种主要方法：

‌1. 将子装配体设为“柔性”‌

默认情况下，子装配体在总装配体中是“固定”的，无法自由移动。需将其属性改为 ‌“柔性”‌：

在 ‌FeatureManager 设计树‌ 中右键点击子装配体。

选择 ‌“零部件属性”‌。

在弹出窗口中，将 ‌“求解为”‌ 改为 ‌“柔性”‌。

点击 ‌确定‌。

此时，子装配体可在总装配体中自由移动或旋转，同时保留其内部配合关系 ‌‌

‌2. 使用“移动零部件”工具‌

若要手动拖动或精确定位零部件（包括子装配体），可使用 ‌移动零部件‌ 功能：

进入 ‌装配体选项卡‌ → ‌移动零部件‌。

选择以下移动方式之一：

‌自由移动‌：可任意拖动（需先将装配体设为浮动）‌‌

‌沿装配体 XYZ‌：仅沿坐标轴方向移动。


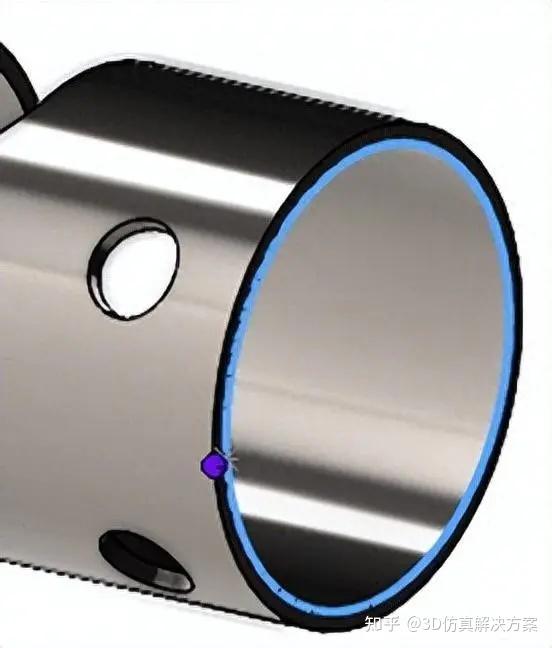

‌沿实体‌：沿选定边线或面的方向移动。

‌由 delta XYZ‌：相对当前位置偏移指定距离。

‌到 XYZ 位置‌：绝对定位到坐标系中的指定位置 ‌‌

⚠️ 注意：若装配体为“固定”状态，需先右键点击 → 选择 ‌“浮动”‌ 才能移动 ‌‌

‌3. 实现联动运动（如线性耦合）‌

若希望一个部件移动时带动另一个部件按比例运动（如导轨机构），可使用 ‌高级配合 → 线性耦合‌：


选择两条参考线（分别属于两个运动部件）。

设置 ‌比率‌（如 1:2），控制运动比例。

指定 ‌参考基准‌（通常为固定部件）‌‌

‌4. 启用物理动力学或碰撞检查（模拟真实运动）‌

在 ‌移动零部件‌ 的选项中，可启用：

‌物理动力学‌：受重力影响，部件会自然下落并带动其他部件运动 ‌‌

‌碰撞检查‌：防止部件相互穿透，模拟真实接触 ‌‌

总结步骤（快速操作）

‌右键子装配体 → 零部件属性 → 求解为“柔性”‌。

‌右键子装配体 → 选择“浮动”‌（若为固定状态）。

‌装配体选项卡 → 移动零部件 → 选择合适模式拖动或输入参数‌。

如需联动，使用 ‌高级配合 → 线性耦合‌。

这些方法适用于大多数 SolidWorks 版本（包括 2024–2026）‌‌
