solidworks怎么把平板卷圆

在 SolidWorks 中将平板卷成圆筒（即“卷圆”），主要适用于‌钣金件‌。根据公开资料和主流操作方法，推荐使用以下两种主流方式：

‌方法一：使用“褶边”工具（适用于局部卷圆或小半径卷边）‌

适用于门轴、铰链等需要局部卷边的结构。

‌创建基体法兰‌：绘制一个矩形草图，使用【基体法兰】命令生成平板。

‌选择褶边工具‌：在【钣金】工具栏中点击【褶边】。

‌设置参数‌：

选择要卷边的边线。


类型选择“滚轧”（即卷圆功能）。

设置‌半径‌（如 2.5mm）和‌角度‌（如 320°~359°）。

‌确认并展开‌：点击“确定”完成卷圆，可使用【展开】查看展开状态。

此方法适合‌局部卷边‌，非整圈闭合圆筒 ‌‌

‌方法二：使用“基体法兰 + 小间隙圆”（适用于整圈圆筒）‌

适用于制作可展开的完整圆筒（如管状零件）。


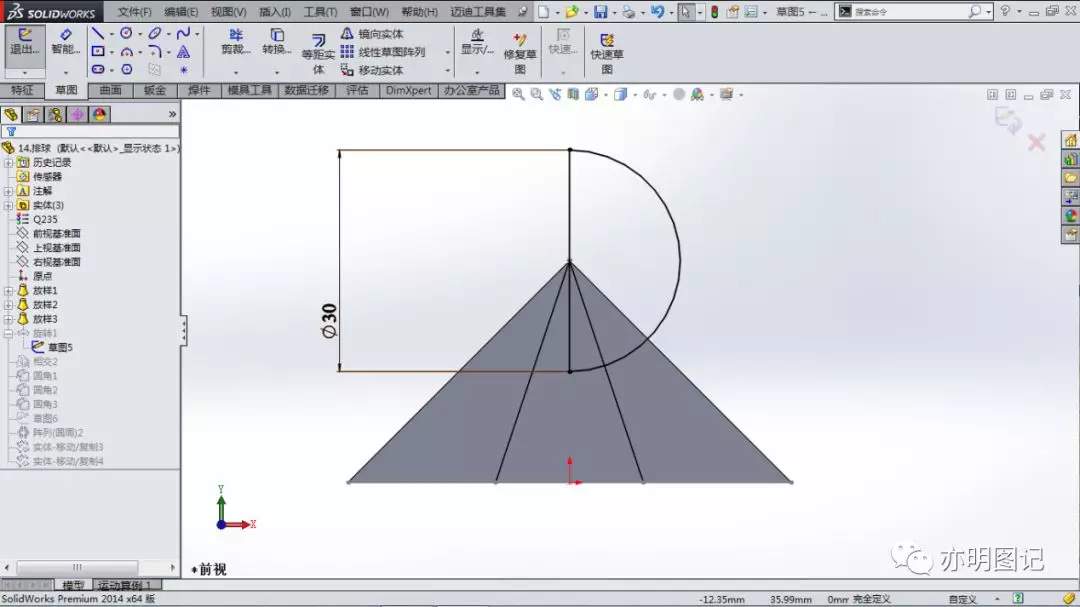

‌绘制不封闭圆‌：在草图中画一个‌角度略小于 360°‌ 的圆弧（如 359.99°），留出微小间隙（避免闭合）。

‌拉伸成圆筒‌：使用【基体法兰/薄片】命令，选择该圆弧草图，设定钣金厚度（如 1.2mm），生成可展开的圆筒。

‌展开验证‌：点击【展开】，系统会自动计算并显示平板状态。

‌切除或修改‌：如需开孔或切口，可在展开状态下绘制草图并拉伸切除，再折叠回圆筒 ‌‌

⚠️ 注意：若展开失败，确保‌固定面选的是边线‌，而非面 ‌‌


补充说明

‌弯曲特征‌（插入 > 特征 > 弯曲）也可用于普通零件的柔性弯曲，但‌不适用于钣金展开‌ ‌‌

若需‌放样卷圆‌（如方形转圆形），可使用【放样弯曲】，但需开放轮廓且设置制造方法为“弯曲” ‌‌

如需详细视频演示，可参考：3D溜溜网 - SolidWorks平板卷圆教程 ‌‌
