solidworks管道库自定义

在 SOLIDWORKS 中自定义管道库，主要通过 ‌Routing 功能‌ 实现，适用于硬管、软管、弯头、法兰、阀门等标准或非标管路元件的参数化设计与智能布线。以下是基于最新官方文档（2026 版）整理的核心步骤与要点：

‌一、自定义管道库的关键组件‌

‌管道/管筒零件‌：代表直管段，使用 ‌设计表（Design Table）‌ 驱动不同规格（如直径、壁厚、长度）。

‌弯头（Elbow）‌：支持标准角度（如 45°、90°）和自定义角度，需定义 ‌折弯半径‌ 和 ‌连接点‌。

‌法兰、接头等配件‌：必须包含 ‌配合参考几何体‌（如基准轴、坐标系）和 ‌连接点‌，以实现自动对齐。

‌线路属性模板‌：预设默认管道类型、弯头、焊接方式等，提升布线效率。

‌二、自定义流程步骤‌

‌启用 Routing 功能‌

打开装配体 → 点击 ‌“插入” → “插件” → 勾选 “SOLIDWORKS Routing”‌。

‌创建或修改管道/管筒零件‌


参考示例文件路径（通常位于 install_dir\lang\chinese-simplified\examples\routing\piping）‌‌

编辑设计表，添加所需配置（如 DN15、DN20 等国标规格）‌‌

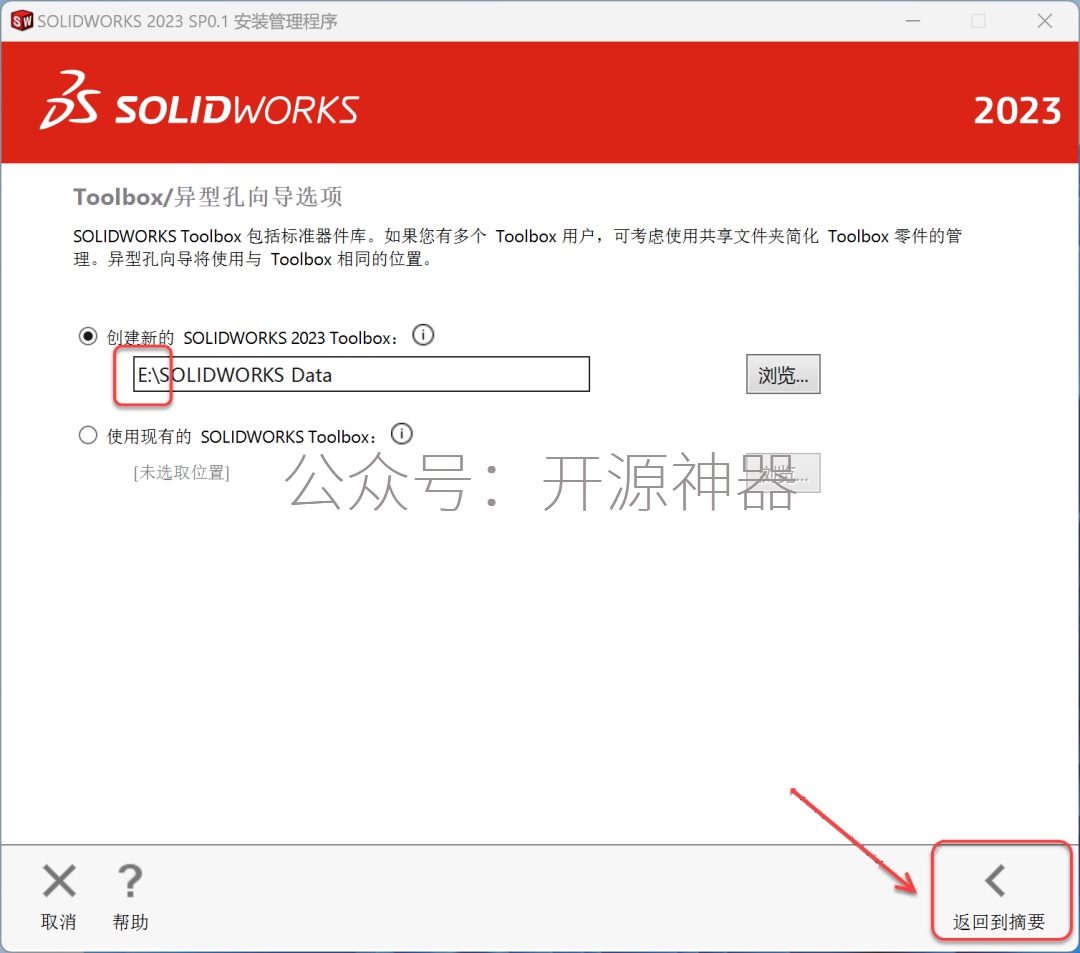

保存至自定义库文件夹（如 C:\SOLIDWORKS Data\MyRoutingLib\Pipes）。

‌创建自定义弯头‌

复制示例弯头零件 → 修改设计表，添加新角度/半径配置。

对于 ‌非标准角度（如 67°）‌：

在 3D 草图中生成圆角；

系统提示时选择 ‌“制作自定义弯管”‌；


指定基础弯头、保存路径及名称 ‌‌

‌注册到 Routing 库管理器‌

打开 ‌Routing Library Manager‌（工具 → Routing → Routing Library Manager）‌‌

添加自定义文件夹路径，确保系统识别新零件。

‌创建线路属性模板（可选但推荐）‌

在 Routing Library Manager 中切换到 ‌“线路属性”选项卡‌。

新建模板，指定默认管道、弯头、是否使用弯管等参数 ‌‌


‌三、实用技巧‌

‌性能优化‌：将弯头分为多个小文件（按尺寸/角度分类），而非单个大文件，提升加载速度 ‌‌

‌国标支持‌：可参考国标管道库创建教程，快速适配国内常用规格 ‌‌

‌PDM 集成‌：自定义库可与 SOLIDWORKS PDM 集成，便于团队共享 ‌‌

‌四、官方资源链接‌

SOLIDWORKS 2026 帮助 - 管道和管筒零件 ‌‌

SOLIDWORKS 2026 帮助 - 自定义弯管 ‌‌

SOLIDWORKS 2026 帮助 - Routing 入门 ‌‌

如需视频演示，可参考：SolidWorks Routing 国标管道库创建教程 ‌‌
