在 SolidWorks(SW) 中标注 垂直度 公差,需通过 形位公差标注 功能实现。以下是基于权威公开资料整理的操作步骤:标注垂直度的基本流程
创建基准特征

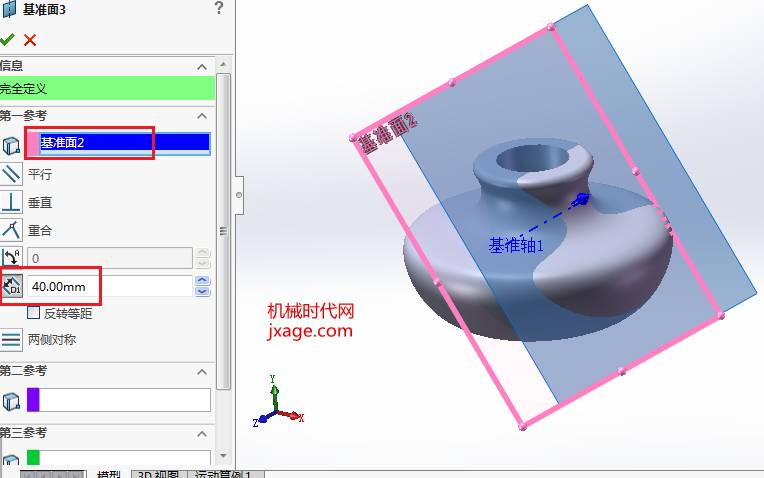

在工程图或模型中,先定义一个基准面(如基准面 A),作为垂直度的参考基准。可通过“参考几何体” → “基准面”创建
插入形位公差符号
进入工程图环境,点击菜单栏:插入 → 注解 → 形位公差,或使用工具栏中的 形位公差 按钮
设置垂直度参数
在弹出的“形位公差”对话框中:符号 选择 垂直度(符号:⊥);
输入 公差值;
在 基准 栏中指定对应的基准(如“A”)
放置标注
不要立即点击“确定”,而是将光标移至工程图中的目标面或特征上,单击以放置标注
完成与修改
所有标注完成后点击“确定”;
后续如需修改,双击该形位公差标注 即可重新编辑
注意事项垂直度用于控制被测要素相对于基准面(或轴线)的 90° 正交关系,属于方向公差
标注应在 工程图视图 中进行,而非三维模型视图(除非使用 3D标注功能,但标准流程仍以工程图为主)
如需视频演示,可参考 沐风网提供的 SolidWorks 2012 中文版工程图教程
