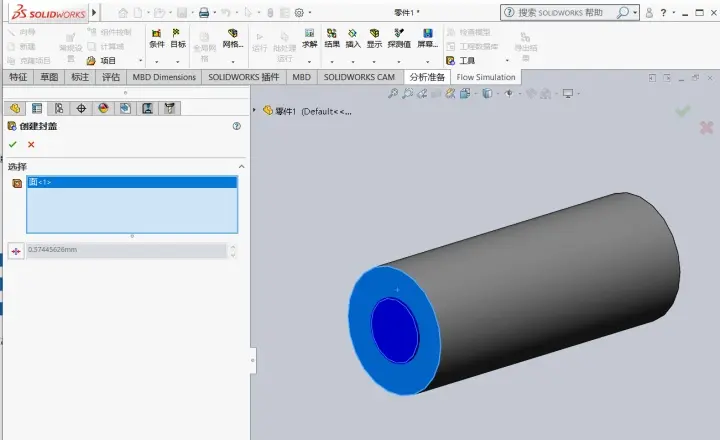

SolidWorks装配体入门需掌握创建装配体文件、插入零部件、添加配合关系三大核心操作,以下是详细步骤和实用技巧。
创建装配体文件与基础设置
新建装配体:打开SolidWorks,点击“文件→新建→装配体”,选择默认模板或自定义模板(推荐设置纯白背景和等轴测视图)。
文件管理:新建文件夹存放零件(.SLDPRT)和装配体(.SLDASM),避免文件丢失。
界面准备:调整视图为等轴测(Ctrl+7),确保三个基准面可见。
插入与定位零部件
插入第一个零件:点击“插入零部件”,选择零件文件,直接点击确认(勿移动鼠标),使其自动固定并匹配装配体坐标系。
设计树中零件标记为“(f)”表示固定状态,作为后续装配基准。
添加其他零件:重复插入操作,新零件默认可移动(右键点击设计树零件选“使浮动”调整位置)。
高效技巧:按住Ctrl键拖动零件快速复制,或通过“插入零部件”批量添加。
添加配合关系
基础配合类型:重合:使两个面/边对齐(如零件端面贴合)。
同轴心:圆柱面与孔对齐(如轴插入轴承)。
平行/垂直:约束方向(如导轨平行)。
百科
操作步骤:点击“配合”按钮,选择零件几何元素(如面、边),指定配合类型。
顺序建议:先重合定位,再同轴心/平行约束,最后添加距离/角度限制。
