solidworks画楼梯扶手

在 SolidWorks 中绘制楼梯扶手，常用方法包括使用‌焊件模块‌、‌放样融合‌、‌扫描‌或‌曲线阵列‌等。根据最新且权威的公开资料，推荐以下两种主流方式：

‌方法一：使用焊件模块（适用于型材扶手）‌

该方法适合使用槽钢、圆管等标准型材制作扶手，操作清晰、便于修改。

‌绘制扶手草图‌：在上视图或适当基准面上绘制扶手中心线路径（如楼梯侧面轮廓）。

‌添加结构型材‌：进入“焊件”模块 → 选择“结构构件” → 选择合适截面（如矩形管、圆管）沿草图生成扶手骨架。

‌修剪型材‌：使用“裁剪/延伸”工具对相交型材进行自动修剪。

‌镜像复制‌（如需双侧扶手）：使用“镜像”工具复制另一侧扶手。

‌添加细节‌：如立柱、栏杆等，可重复上述步骤或使用阵列。

此方法来自沐风网2025年发布的焊件楼梯教程，步骤详细且适用于工程实践 ‌‌


‌方法二：使用螺旋线 + 曲线阵列（适用于旋转楼梯扶手）‌

适合螺旋形或弧形楼梯扶手。

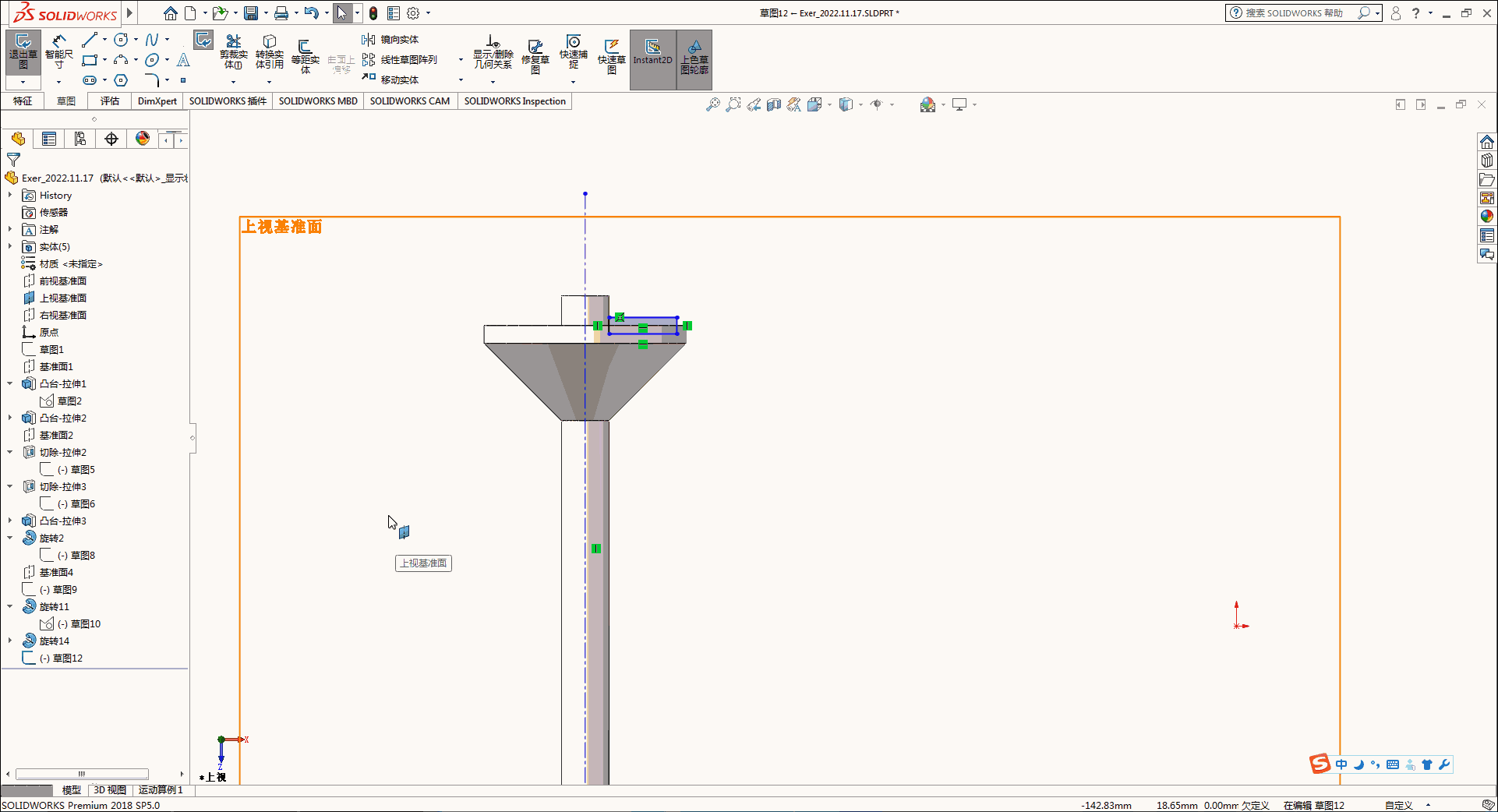

‌创建基础台阶‌：拉伸一个台阶实体作为阵列基准。

‌生成螺旋线‌：插入 → 曲线 → 螺旋线/涡状线，设定高度、圈数、螺距。

‌阵列台阶‌：选择“曲线驱动的阵列”，沿螺旋线阵列台阶，设置数量与对齐方式。


‌创建扶手路径‌：在台阶外侧绘制扶手中心线（可放样或草图拟合）。

‌扫描扶手截面‌：绘制扶手截面（如圆形或矩形），使用“扫描”命令沿路径生成扶手实体。

此方法参考了多个旋转楼梯教程，包括沐风网2019年和百度经验2020年的内容 ‌‌

补充建议

若需‌玻璃扶手‌，可先用放样创建栏杆造型，再用“拉伸”或“旋转”生成玻璃面板 ‌‌

所有操作建议在‌零件模式‌下完成，复杂结构可考虑‌装配体‌方式分部件建模。

如需视频演示，可参考：

沐风网焊件楼梯教程
