sw仿真分析

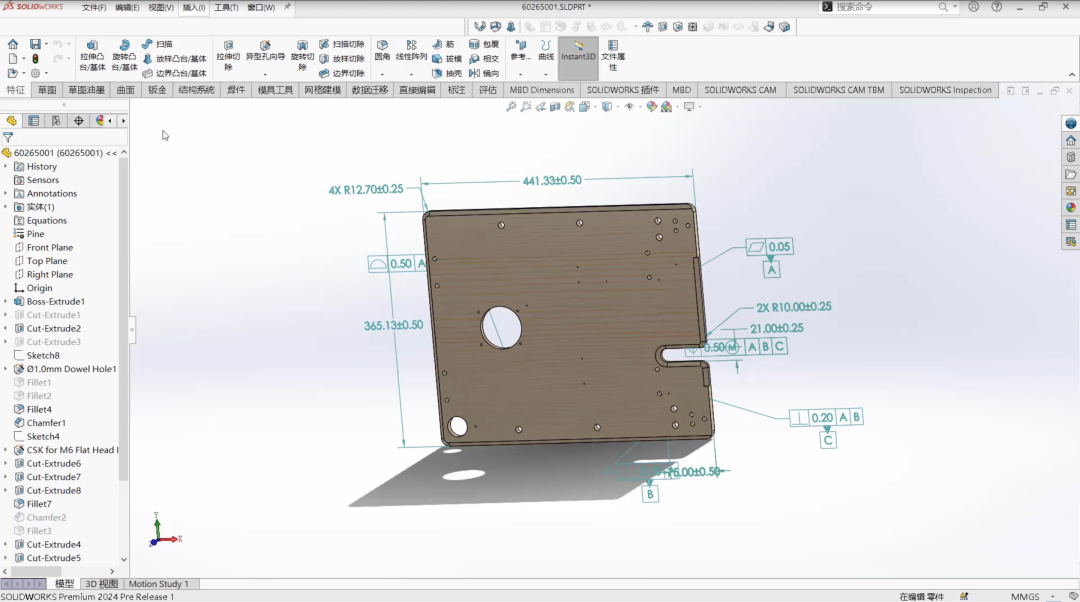

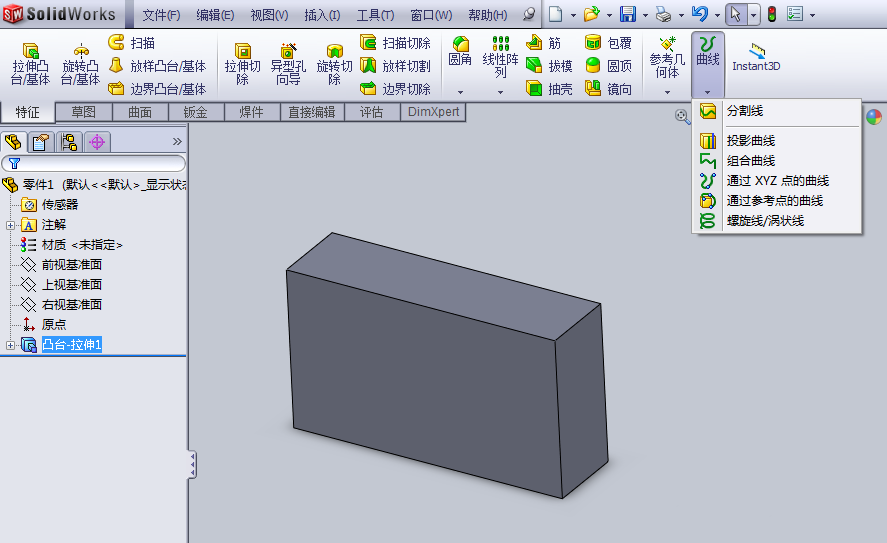

SOLIDWORKS（简称 SW）仿真分析主要包括结构仿真、流体仿真和运动仿真三大类。根据当前公开资料，结合你使用的 ‌SOLIDWORKS 2026 版本‌，以下是关键信息整理：

‌1. 结构仿真（有限元分析 FEA）‌

SOLIDWORKS 提供两种主要结构仿真工具：

‌SOLIDWORKS SimulationXpress‌（免费入门版）

‌适用对象‌：单个零件、线性静态应力分析。

‌功能限制‌：

不支持装配体、多实体或曲面实体。

仅支持固定几何体夹具、力/压力载荷。

可输出安全系数、von Mises 应力、位移云图及 HTML/eDrawings 报告。

‌不支持接触、非线性、动力学等高级分析‌‌‌

‌激活方式‌：

打开 SOLIDWORKS，点击顶部菜单栏 ‌【工具】→【Xpress Products】→【SimulationXpress】‌。

浏览至 My.SOLIDWORKS.com/xpress，使用 3DEXPERIENCE 账号登录并输入序列号（可在【帮助】→【关于 SOLIDWORKS】中查看）获取激活码‌‌

‌SOLIDWORKS Simulation（完整版）‌

支持装配体、非线性材料、接触分析、模态、频率、热应力、疲劳等。

需购买相应模块（如 Standard、Professional 或 Premium）‌‌

‌2. 流体仿真（Flow Simulation）‌


用于分析内部或外部流体流动、传热、压力分布等：

‌操作流程简要‌：

启用 ‌SOLIDWORKS Flow Simulation 插件‌。

定义分析类型（如内部/外部流）。

设置流体介质（如空气、水、氩气等）。

定义边界条件（入口速度、出口压力等）。

生成网格并运行仿真。

可导出切面图、流线、速度/压力数据至 Excel‌‌

⚠️ 注意：Flow Simulation 需单独授权，不包含在基础版中。


‌3. 运动仿真（Motion Analysis）‌

用于评估机械系统的运动学与动力学行为：

‌适用场景‌：连杆机构、齿轮、弹簧、电机驱动等。

‌关键步骤‌：

在装配体环境中启用 ‌Motion Study‌。

添加配合（如同轴心、重合）。

插入马达、重力、接触等载荷。

运行仿真并查看位移、速度、加速度、反作用力等结果‌‌

‌4. 如何选择合适工具？‌

分析需求 推荐工具

简单零件应力、安全系数初判 ‌SimulationXpress‌（免费）

装配体、接触、非线性、热分析 ‌SOLIDWORKS Simulation（完整版）‌

流体流动、换热、压力分析 ‌Flow Simulation‌

机构运动、力/速度/加速度分析 ‌Motion Study‌

‌5. 获取帮助与资源‌

官方激活与支持：My.SOLIDWORKS.com/xpress ‌‌

官方产品页面（含 2024/2026 新功能）：SOLIDWORKS 仿真分析 ‌‌

免费教程参考：知乎专栏 - SOLIDWORKS SimulationXpress 零成本 FEA 分析 ‌‌

如需进一步操作指导（如具体步骤截图或案例模型），可告知具体分析类型（结构/流体/运动）及目标（如刹车盘应力、流道压力、连杆运动等），以便提供针对性指引。
