sw仿真插件simulation教程

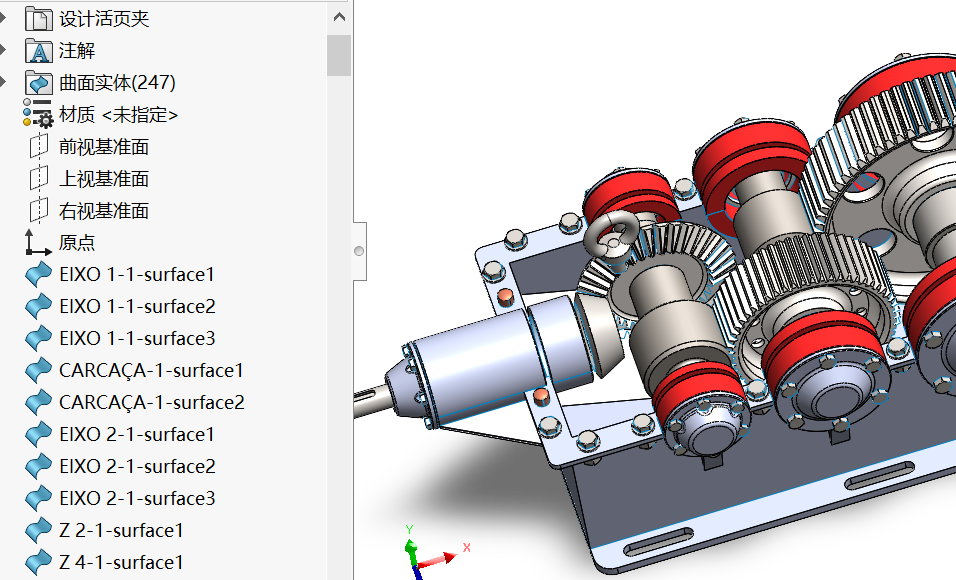

SOLIDWORKS Simulation 是一款集成于 SOLIDWORKS 三维设计软件中的专业仿真分析工具，可用于线性静态、频率、热、运动等多类工程分析。根据当前（2026年5月）最新公开资料，以下是核心教程内容整理：

‌一、Simulation 插件启动与激活‌

‌启用插件‌：

点击顶部菜单栏 ‌【工具】→【插件】‌，勾选 ‌SOLIDWORKS Simulation‌（注意：若需使用 SimulationXpress，需在此处取消勾选 Simulation，避免冲突）‌‌

‌首次使用 SimulationXpress‌：

需登录 My.SOLIDWORKS 账户获取激活码，路径为 ‌【评估】→【SOLIDWORKS SimulationXpress】‌，输入序列号（可在【帮助】→【关于SOLIDWORKS】中查看）‌‌

‌二、基本线性静态分析步骤（适用于零件）‌

‌新建算例‌

切换至 ‌Simulation 标签‌ → 点击 ‌【算例】→【新算例】‌ → 选择 ‌【静态】‌ 类型‌‌

‌应用材料‌

点击 ‌【应用材料】‌ → 从库中选择（如“合金钢”）或自定义材料属性‌‌

‌添加夹具‌

点击 ‌【夹具】→【固定几何体】‌ → 在图形区选择需固定的面/边‌‌

‌添加外部载荷‌

点击 ‌【外部载荷】→【力】或【压力】‌ → 选择作用面，输入载荷值及方向‌‌

‌生成网格‌


右键点击 ‌【网格】→【生成网格】‌ → 调整网格密度（“良好”“精细”等）‌‌

‌运行分析‌

点击 ‌【运行】‌ 按钮，等待求解完成‌‌

‌查看结果‌

在 ‌【结果】‌ 文件夹中双击查看：

‌von Mises 应力‌

‌位移‌

‌安全系数‌（需右键【定义安全系数图解】设置准则）‌‌


‌三、SimulationXpress 与完整 Simulation 对比‌

功能 SimulationXpress 完整 Simulation

‌适用对象‌ 仅单实体零件 零件、装配体、曲面、壳单元

‌分析类型‌ 仅线性静态应力 静态、频率、热、运动、非线性等

‌载荷类型‌ 力、压力 力、压力、力矩、远程载荷、接触等

‌优化功能‌ 支持尺寸优化 支持拓扑优化、参数优化

‌报告输出‌ HTML、eDrawings 多格式报告、数据导出

SimulationXpress 适合快速初步验证；完整 Simulation 用于复杂工程分析‌‌

‌四、推荐学习资源‌

‌官方入门指南‌：

SOLIDWORKS SimulationXpress 快速开始 ‌‌

‌视频教程（B站）‌：

SolidWorks Motion运动仿真全套教程 ‌‌

老八说机械：Simulation添加载荷技巧 ‌‌

‌图文案例‌：

优胜UG：轴的线性静态分析 ‌‌

知乎：受力分析基础流程 ‌‌

‌五、注意事项‌

‌模型要求‌：确保为实心体（SimulationXpress 不支持曲面或装配体）‌‌

‌单位一致性‌：在 ‌【选项】‌ 中统一单位体系（如 mm, N, MPa）‌‌

‌版本差异‌：SOLIDWORKS 2026 新增壳单元边线远程载荷、旋转位移查看等功能‌‌

如需具体操作演示，建议结合官方文档与视频同步练习。
