ansys中nsel

在 ANSYS 中，‌NSEL‌ 是用于‌选择节点（Node Selection）‌ 的核心命令，广泛应用于 APDL（ANSYS Parametric Design Language）脚本中，以实现对特定节点集的操作，如施加边界条件、载荷或提取结果。

‌NSEL 命令基本语法‌

apdl

NSEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS

‌Type‌：选择类型

S：‌Select‌（新选）

R：‌Reselect‌（在当前选中基础上进一步筛选）

A：‌Add‌（添加到当前选择集）

U：‌Unselect‌（从当前选择集中移除）

ALL：选择所有节点

NONE：清空选择

INVE：反选

‌Item‌：选择依据

NODE：按节点编号选择

LOC：按坐标位置选择

EXT：选择当前集合中“最外层”的节点（常用于边界）

其他如 CP（耦合集）、CE（约束方程集）等较少用

‌Comp‌：当 Item=LOC 时指定坐标轴方向（X, Y, Z）

‌VMIN, VMAX‌：坐标范围（若只选一个值，可省略 VMAX）

‌VINC‌：步长（默认为1）


‌KABS‌：绝对值控制（0 或 1）

‌常见用法示例‌

‌选择 Y 坐标在 0 到 10 之间的所有节点‌

apdl

NSEL, S, LOC, Y, 0,

‌在已选节点中进一步筛选 X 坐标为 5 的节点‌

apdl

NSEL, R, LOC, X,

‌取消选择 Z 坐标大于 20 的节点‌

apdl


NSEL, U, LOC, Z,

‌选择所有节点‌

apdl

NSEL, ALL

‌清空选择‌

apdl

NSEL, NONE

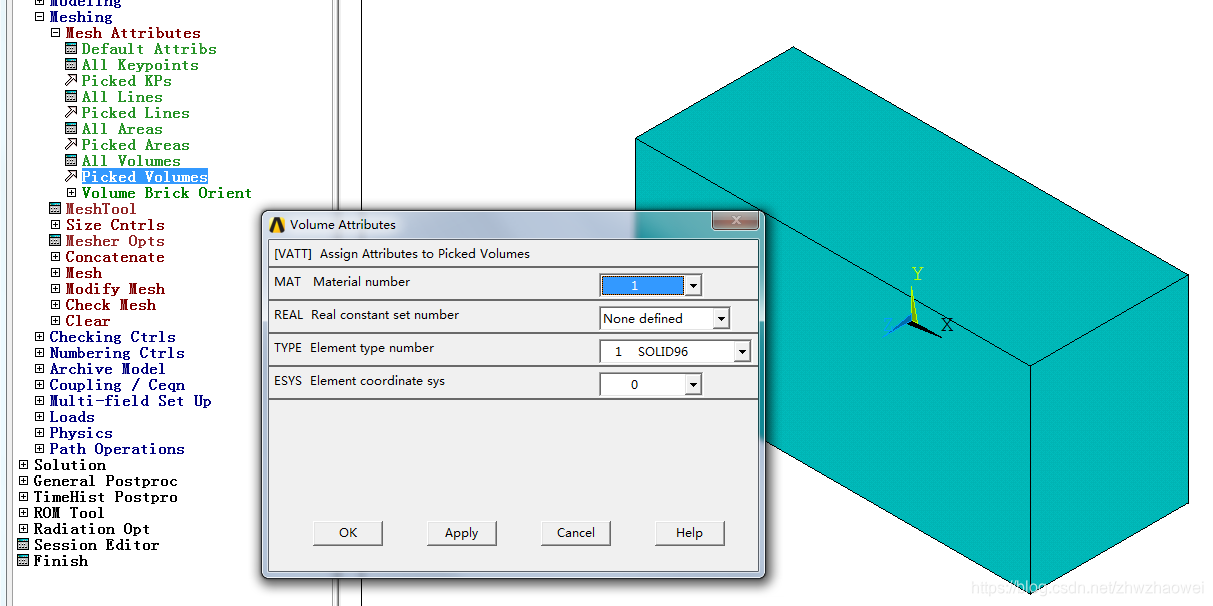

‌GUI 操作对应方式‌

若使用 ANSYS Workbench 或 Classic GUI，可通过以下路径实现类似功能：

‌Utility Menu > Select > Entities...‌

在弹出窗口中：

选择 ‌Nodes‌

选择 ‌By Location‌

选择 ‌X/Y/Z coordinates‌

输入坐标范围

选择 ‌Select‌ / ‌Reselect‌ / ‌Unselect‌ 等操作

‌典型应用场景‌

施加边界条件（如固定支撑）到特定区域的节点

提取某截面或表面的应力/位移结果

定义耦合或约束方程作用域

网格控制或后处理中聚焦关键区域

更详细用法可参考官方文档：ANSYS Command Reference 或结合 ANSYS 命令大全与实战解析 学习 ‌‌
