ansys中未定义材料属性

在 ANSYS 中出现“未定义材料属性”错误，通常表现为求解失败或提示类似 ‌“element X requires material properties and references material number Y for which no properties are defined”‌ 的信息。该问题的核心是：‌模型中某些几何体或单元引用了未定义材料属性的材料编号‌。

常见原因

‌材料编号已激活但未赋值属性‌：例如执行了 MAT,2，但未用 MP,EX,2,... 等命令定义弹性模量等关键参数。

‌多体模型中遗漏部分子体‌：每个几何体（Body）必须单独分配材料，遗漏任一子体会导致错误。

‌导入 CAD 模型时丢失材料信息‌：如 STEP、IGES 文件不携带原始材料定义。

‌材料未分配到任何几何体‌（“悬空材料”）：在 Workbench 中材料已定义但未勾选“Used by Geometry”。

‌单元类型与材料属性不匹配‌：如使用压电单元但未定义介电常数等耦合参数。


排查与解决步骤

‌确认当前激活的材料号‌

在 APDL 中输入：*STATUS, MAT，查看当前 mat 号。

在 Workbench Mechanical 中，检查 Outline 树下 ‌Materials‌ 分支是否有未分配的材料（图标为 ⚠️）。

‌验证材料属性是否定义‌

APDL：运行 MPLIST, Y（Y 为材料号），查看是否返回 “No data defined for material Y”。

Workbench：双击 ‌Engineering Data‌，确认材料（如 Structural Steel）的密度、弹性模量、泊松比等关键属性已填写且无问号（?）。


‌检查几何体与材料的绑定‌

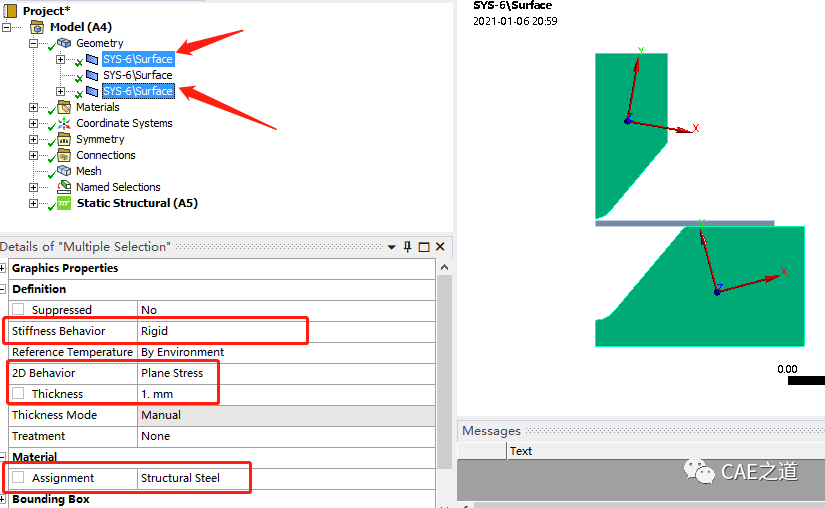

Workbench：在 ‌Model‌ → ‌Geometry‌ 下，右键每个 Body → ‌Assign Material‌ → 选择已定义的材料。

APDL：确保每个 ETYPE（单元类型）前有对应的 MAT, N 命令。

‌使用预检命令辅助诊断‌

在 APDL 求解前加入：

apdl

/VERIFY, ON


CHKMAT

可自动检测未定义材料的编号。

‌处理隐式引用‌

接触区域、SECDATA、ETABLE 等操作也可能依赖材料属性，需确保相关几何体已正确定义材料。

预防建议

‌建模初期即定义并分配材料‌，避免后期遗漏。

‌自定义材料时‌，确保所有必需属性（如 EX、PRXY、DENS）完整输入。

‌常用材料保存到自定义材料库‌：在 Engineering Data 中创建并保存 .lib 文件，便于复用 ‌‌

若问题仍存在，可尝试在 Workbench 中 ‌清除求解数据‌（右键 Solution → Clear Generated Data），然后重新分配材料并求解。
