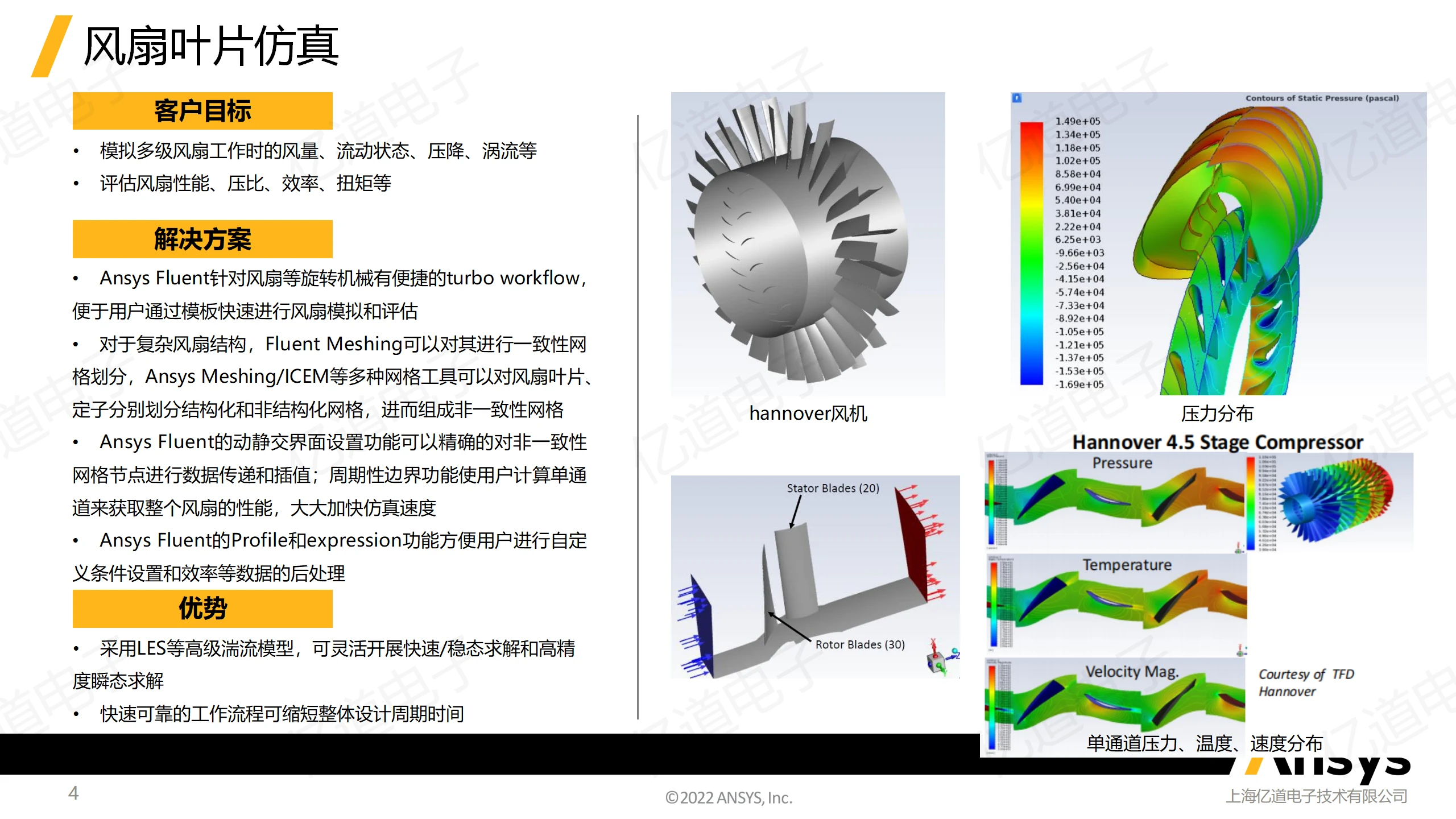

‌ANSYS Mesh‌ 是 ANSYS 公司开发的通用网格划分工具，广泛用于有限元分析（FEA）、计算流体力学（CFD）等仿真前处理环节。它支持从简单几何到复杂多物理场模型的自动化与手动网格生成，并深度集成于 ANSYS Workbench 平台。

核心功能与特点

‌多种网格类型支持‌：

四面体、六面体、多面体、棱柱（膨胀层）、混合网格等。

支持高阶单元与线性单元切换。

‌智能自动划分‌：

自动忽略微小几何特征（如圆角、倒角）。

自适应尺寸控制，基于曲率、间隙自动加密。

支持“Patch Conforming”和“Patch Independent”两种方法。

‌高质量网格指标监控‌：

‌单元质量（Element Quality）‌：建议 > 0.7（流体）或 > 0.8（结构）‌‌

‌偏度（Skewness）‌：流体分析建议 < 0.95；优秀值 < 0.5 ‌‌

‌正交质量（Orthogonal Quality）‌：主流区建议 > 0.3，边界层 > 0.2 ‌‌


‌长宽比（Aspect Ratio）‌：六面体建议 < 30，三角形 < 5 ‌‌

‌局部加密与边界层‌：

可对特定面或区域设置局部尺寸控制。

支持膨胀层（Inflation）生成，用于捕捉边界层效应。

‌多区域划分（MultiZone）‌：

结合结构化与非结构化优势，适合复杂装配体 ‌‌

‌Python 集成（PyPrimeMesh）‌：

可在 Python 环境中直接调用 ANSYS 核心网格技术 ‌‌

常用操作流程（以 Workbench 为例）

‌导入几何‌：通常从 SolidWorks 等 CAD 软件导出为 .xt 或 .step 格式 ‌‌

‌设置物理偏好‌：在 Mesh 模块中，将 Physics Preference 设为 CFD 或 Structural ‌‌


‌全局尺寸设置‌：

调整 Relevance（默认 50）控制整体疏密。

勾选 Capture Curvature 自动加密曲面 ‌‌

‌插入边界层（如需）‌：

右键 Mesh → Insert → Inflation。

设置第一层高度（基于 y+）、增长率（1.1–1.3）、层数（5–15）‌‌

‌生成网格‌：右键 Mesh → Generate Mesh。

‌质量检查‌：

查看 Element Quality、Skewness、Orthogonal Quality 等指标 ‌‌

使用切片（Cut Plane）或颜色映射定位低质量区域 ‌‌

常见问题与优化建议

‌划分失败或质量差‌：


检查几何是否干净（无缝隙、重叠）。

降低全局或局部尺寸，尤其在小曲率半径区域 ‌‌

对锐角（<30°）使用 Pinch 功能，窄缝使用 Match Control ‌‌

‌计算量过大‌：

避免整体过度加密，优先局部加密关键区域 ‌‌

流体模拟中，网格数通常控制在 50 万以内以平衡效率与精度 ‌‌

‌多体模型‌：

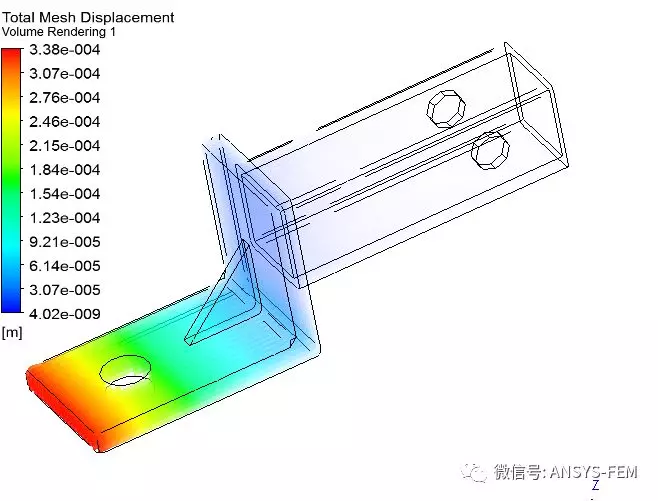

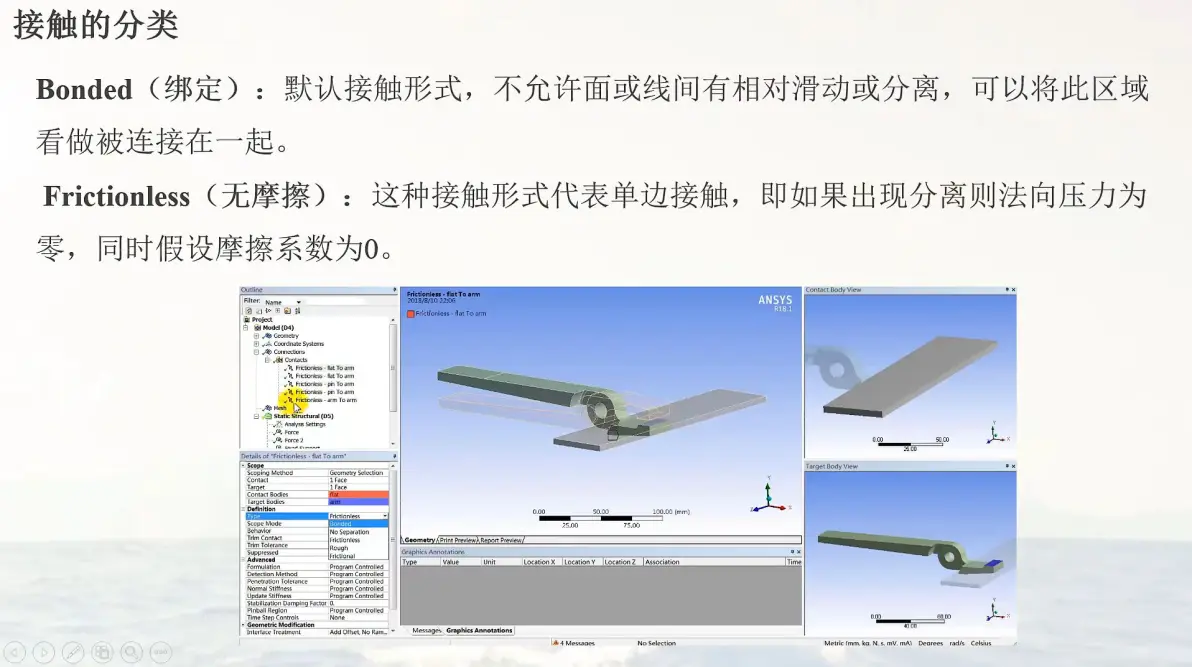

使用 Glue 操作确保接触面共节点 ‌‌

学习资源

ANSYS 官方 Meshing 页面 ‌‌

ANSYS 官方培训课程（含网格基础） ‌‌

CSDN 网格质量深度解析 ‌‌

ANSYS Fluent 网格生成实战（15 分钟教程） ‌‌

如需具体操作指导（如某类几何的划分），可进一步说明应用场景。
