ansys过盈配合如何设载荷步

在 ANSYS 中进行过盈配合仿真时，‌载荷步的设置是关键环节‌，直接影响结果的准确性与求解收敛性。根据当前主流的 ANSYS Workbench 环境（如 2026 年版本），结合权威公开资料，推荐采用 ‌两步载荷步策略‌：

‌典型载荷步设置流程‌

‌载荷步 1：建立过盈接触状态‌

‌目的‌：模拟零件在过盈量作用下的装配过程，产生初始接触压力与应力。

‌设置方法‌：

使用 ‌接触界面偏移（Interface Treatment → Offset）‌ 或 ‌几何模型直接过盈‌。

推荐选项：‌“仅偏移，忽略初始状态，斜坡加载”‌，以避免网格离散导致的微小间隙/穿透问题 ‌‌

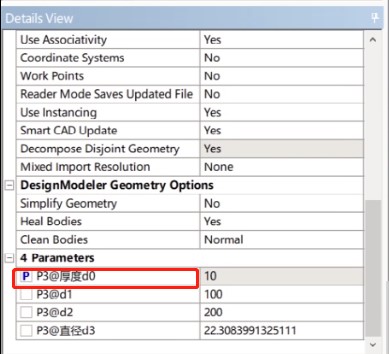

若使用几何过盈（如轴卡与轴尺寸差），也建议启用 ‌斜坡效果‌，使过盈量逐步施加，提高收敛性 ‌‌

接触算法优先选择 ‌法向拉格朗日（Normal Lagrange）‌，可获得接近零的穿透量 ‌‌

‌不施加外部位移或力‌，仅靠接触自适应求解过盈平衡 ‌‌

‌载荷步 2：施加后续载荷（如热载荷、扭矩、轴向力等）‌

‌目的‌：在已建立的过盈状态下，分析结构对额外载荷的响应（如拔出、松脱、热应力等）‌‌

‌设置示例‌：


施加温度变化（模拟冷装/热装）‌‌

施加位移（如拔出 1.7 单位）‌‌

施加扭矩或转速（用于松脱分析）‌‌

‌建议‌：开启 ‌自动时间步长（AUTOTS, ON）‌ 和 ‌大变形（NLGEOM, ON）‌ 以保证非线性收敛 ‌‌

‌关键参数建议‌


‌子步设置‌：

载荷步 1 建议设置 ‌Initial Substeps = 10~50‌，因过盈接触非线性强，需足够子步捕捉渐进接触 ‌‌

载荷步 2 可根据外载荷复杂度调整，通常 ‌Substeps = 20~100‌ 更稳妥 ‌‌

‌接触刚度‌：

若使用增广拉格朗日法，可将 ‌法向刚度因子（Normal Stiffness Factor）‌ 调至 ‌5~10‌ 以减少穿透 ‌‌

‌时间控制‌：

在静力学分析中，“时间”仅为逻辑步长标识，‌载荷步 1 结束时间设为 1，载荷步 2 设为 2‌ 即可 ‌‌

‌方法选择参考‌

方法 适用场景 载荷步设置特点

‌界面偏移法‌ 公差配合（如 H7/m6） 载荷步 1 设置 Offset 值，斜坡加载 ‌‌

‌几何过盈法‌ 弹性配合（如橡胶圈、轴卡） 载荷步 1 直接建模过盈，启用斜坡 ‌‌

‌渐进接触刚度法‌（新功能） 大过盈或复杂接触 可在载荷步 1 内通过 STRM/TEND 控制刚度渐增，无需初始接触 ‌‌

注：上面设置基于 ANSYS Workbench 2026 R1 环境，适用于结构静力学（Static Structural）分析 ‌‌

如需操作演示，可参考官方教程：ANSYS Workbench 过盈配合仿真全攻略 ‌‌
