LZH Laser Zentrum Hannover e.V. 与 3D Systems 和 Trimetric GmbH 合作，使用 Geomagic Design X 对世界上最小的 Tippkick® 足球雕像进行逆向工程。

LZH Laser Zentrum Hannover e.V. 成立于 1986 年，主要支持激光技术领域的应用研究。在推出他们新的生产系统的同时，还想在展会上吸引更多的参观者，LZH 计划在展位上展示一个特殊的项目，该项目需要由 Geomagic Design X 进行逆向工程，将之从 3D 扫描数据创建参数化 CAD 模型。

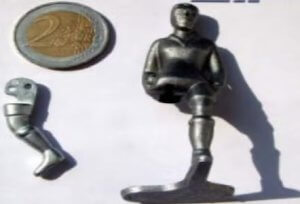

   破碎的足球运动员


问题分析和理想解决方案

由于每个微型足球运动员模型都由大量组件的复杂形状组成，因此以高精度保持完整细节非常重要。此外，为了利用最终的逆向工程模型，拥有完整的基于特征的数据历史记录至关重要。

  Geomagic Design X 能够将原始扫描转换为高质量的多边形网格模型，“Mesh Buildup Wizard™”主要用于以自动方式快速轻松地创建多边形。 此外，Design X 可用于将完全参数化的实体模型导出到 SOLIDWORKS、Siemens NX 和 ProE/Creo 以及 Inventor等工业设计软件。其他 3D 应用程序可以使用 Parasolid、STEP 和 IGES 等行业标准格式打开在 Geomagic Design X 中创建的模型。

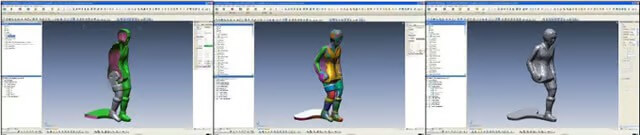

   足球运动员扫描


Geomagic Design X 在创建用于 CAD/CAM 和其他下游应用程序的 NURBS 曲面和实体模型时证明了其优势。 换言之，Design X 使用户能够创建一键式快速 B-rep 曲面，还可以额外生成自动重新网格化以生成 CAD 功能模型。此外，在建模过程中，Design X 显示实时偏差分析，因此可以确保完成的模型忠实于原始 3D 扫描。

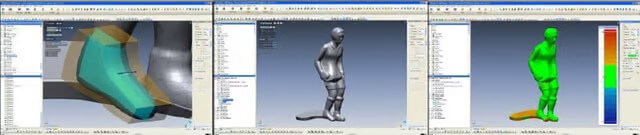

   足球运动员 CAD 模型


Geomagic Design X 中的第三代参数化逆向工程方法可创建高质量、可快速制造实体的 CAD 模型，尤其是复杂模型。 Design X 能够以简单的方式提供更多价值。

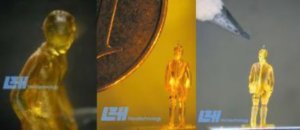

   足球运动员修复
