AutoCAD图到Pro/E建模草图的转换教程

把AutoCAD图纸转到Pro/E做三维建模，最烦人的就是线条乱、比例不对。要想转得干净，得讲究点方法。

首先在AutoCAD里把图纸“洗干净”。删掉所有标注、文字和中心线，只留下最核心的轮廓线。最关键的一步是：全选图形，输入 SCALE命令，参照比例把单位从毫米改成米，或者反过来，确保1:1比例。保存为低版本DWG或DXF格式。

进Pro/E新建草图，点【数据来自文件】导入刚才的文件。如果线条断断续续，用【修剪】和【延伸】修整；遇到重合线就用【删除段】清理。最后全选几何图元，点【构建】旁边的【锁定】，把散乱线段转成强约束，这样拉伸或旋转时就不会因为缺约束而报错。

这样做不仅省去了重描的时间，还能保证二维图纸和三维模型的绝对对应。

我们已经有一个.dwg格式的AutoCAD平面图，现在欲将该平面图用于Pro/E中做建模草绘图用，如何将该图导入Pro/E中呢？可以用用如下方法：

1.将该AutoCAD图的文件名改成字母或数字名称，不能用汉字文件名。

2.打开Pro/E软件，并新建一个零件。

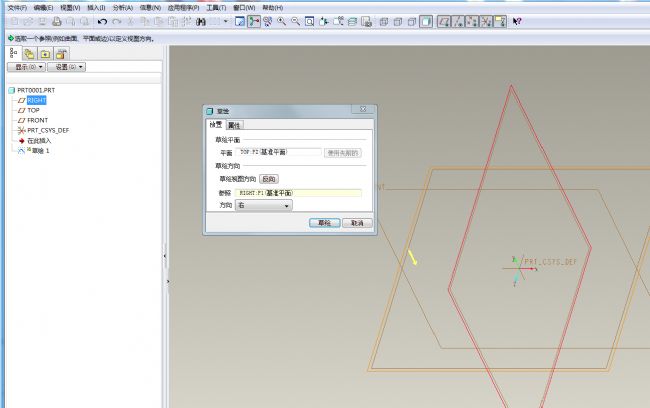

3.点草绘命令，选取草绘平面。

4.草绘-数据来自文件-文件系统，选取刚才改过名的AutoCAD文件。

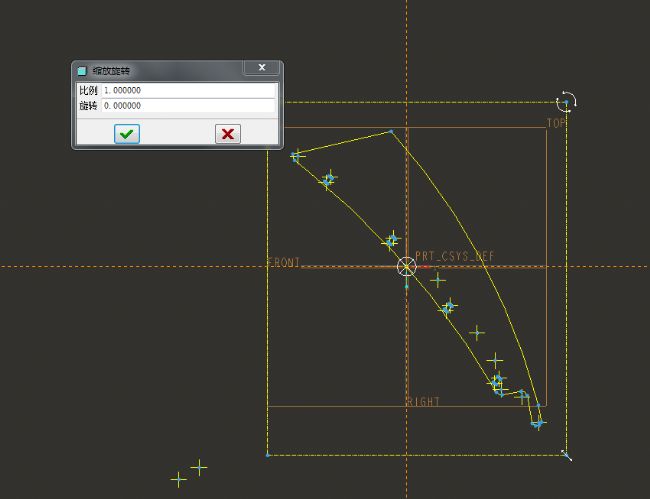

5.设好基准点和比例。

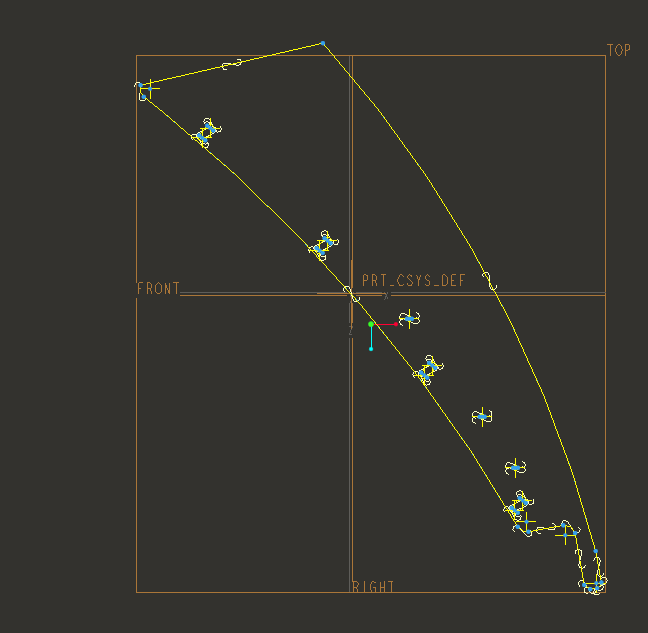

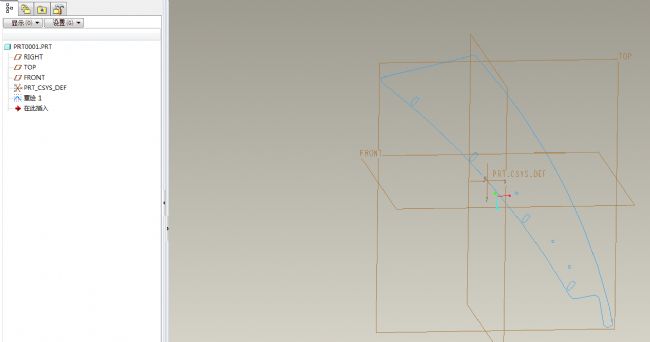

6.完成草绘，但该草绘图不能直接拉伸成三维模型。

7.点拉伸命令，7图，用点取边线命令重新选取上述图线。

8.完成后即可拉伸出三维模型。
