Proe/Creo曲面修剪与合并经典案例

方法：

1.新建文件。

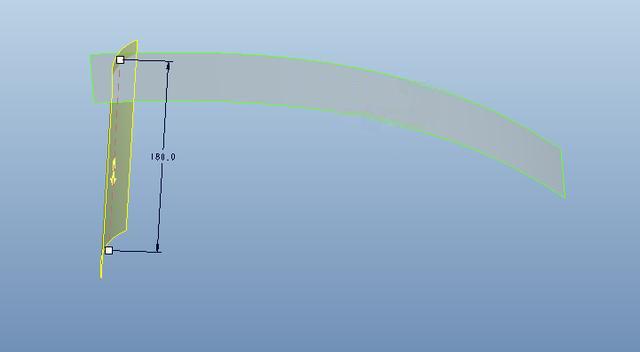

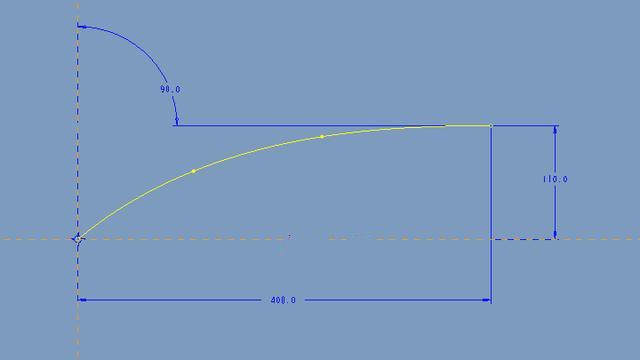

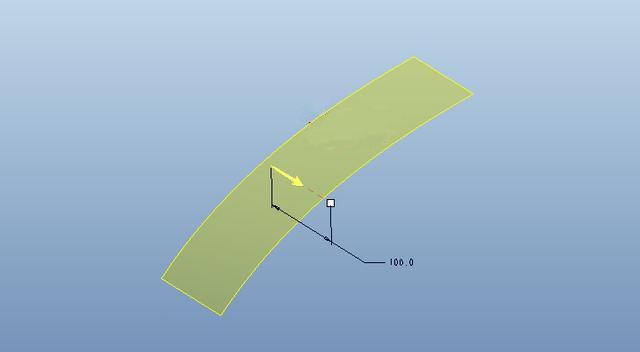

2.点击拉伸，在front平面绘制如下的截面，拉伸100.

3.创建基准平面DTM1。

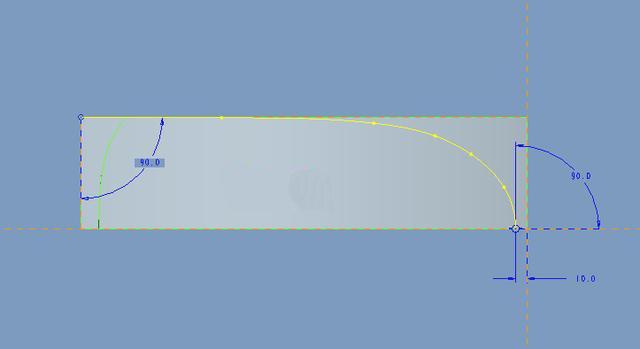

4.点击拉伸，在DTM1绘制如下的草绘，拉伸180.

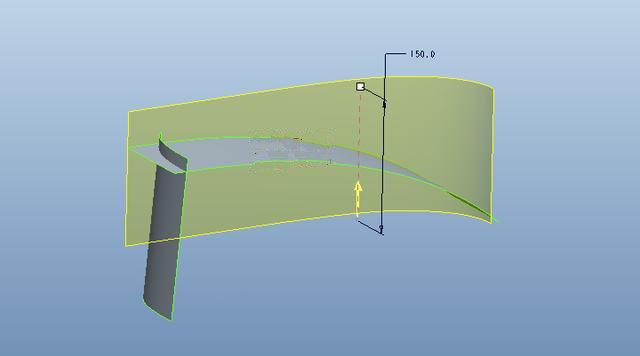

5.在top平面绘制如下的草绘，拉伸长度为150.

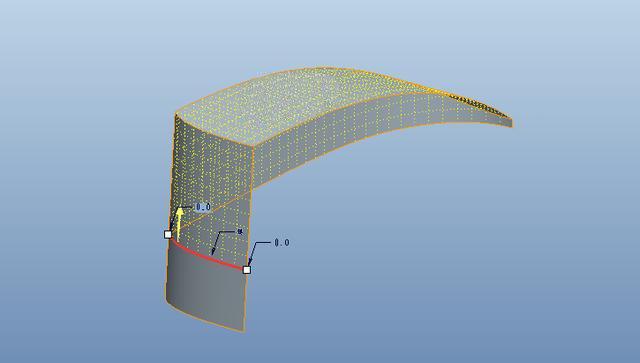

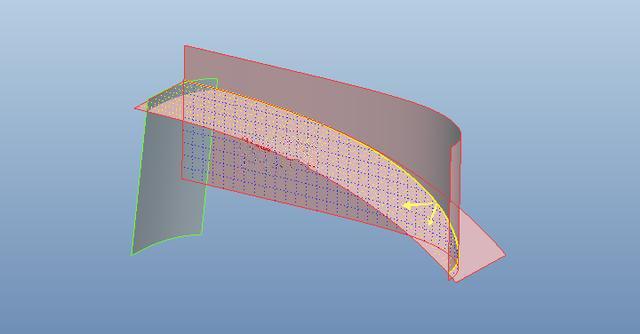

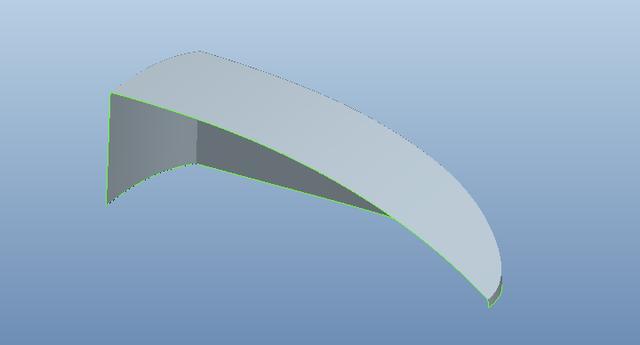

6.合并曲面。按住Ctrl选择两个曲面，点击【编辑】-【合并】，调整箭头方向，将带网格的部分调整到合适的位置。

完成。

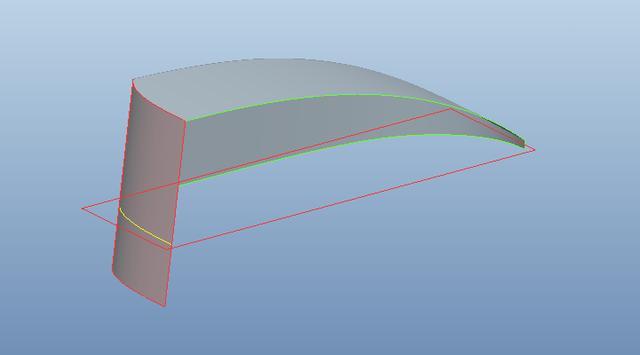

7.按住Ctrl点击如下的曲面和TOP平面，点击相交，即可创建如下的曲线。

8.曲面修剪。选择下面的曲面作为被修剪对象，选择上一步的曲线作为参照。曲面的修剪一般可以选择两个面或者一个面和一个曲线。其中一个面作为被修剪对象，另一个作为修剪参照。调整控制面板的箭头，我们可以控制网格所在的部分即为修剪以后的模型。

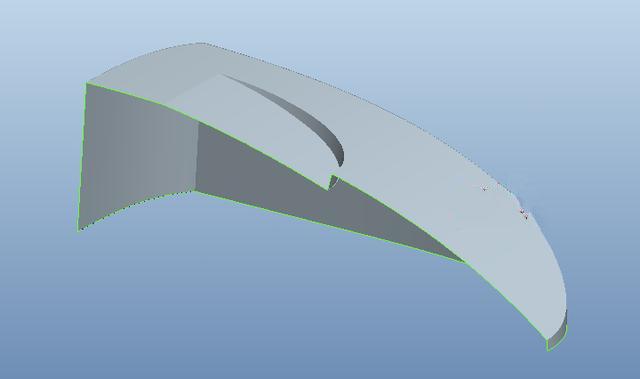

完成。

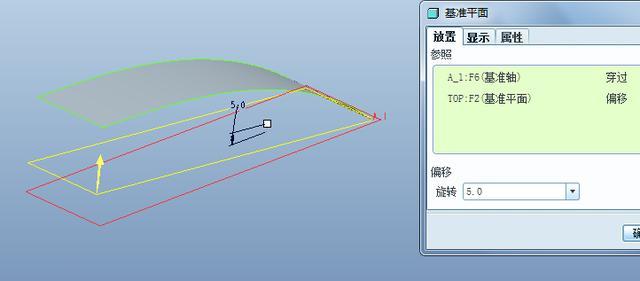

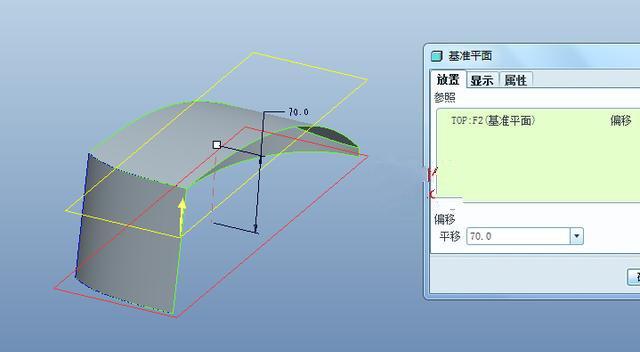

9.创建基准平面。

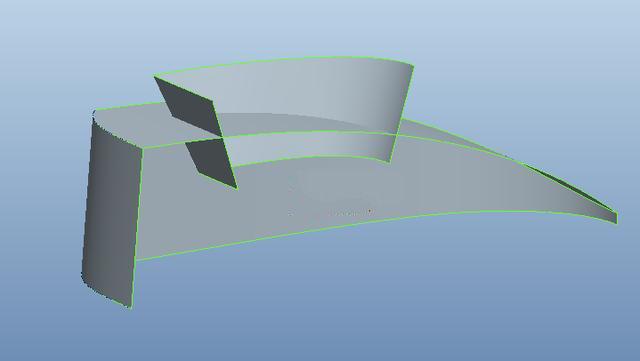

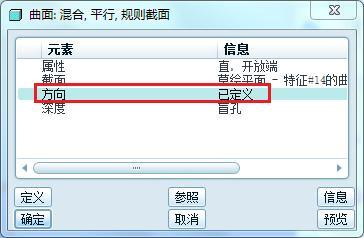

10.点击【插入】-【混合】-【曲面】，按照下图设置。

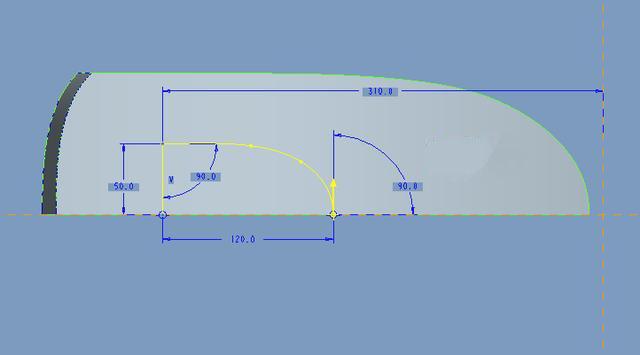

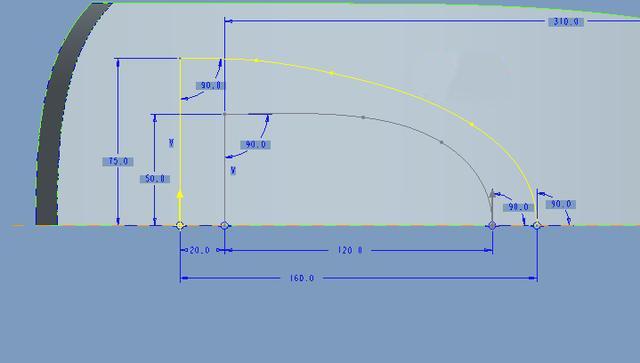

在DTM2创建如下的草绘，绘制完成后，鼠标右击选择【切换剖面】，绘制另一个截面。

输入深度。

完成。

注意：如果混合的方向不对，可以进行反向。

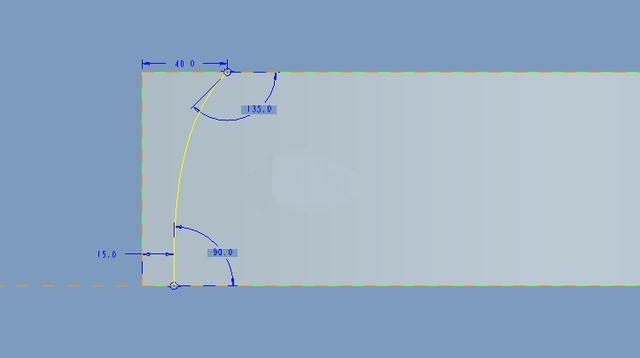

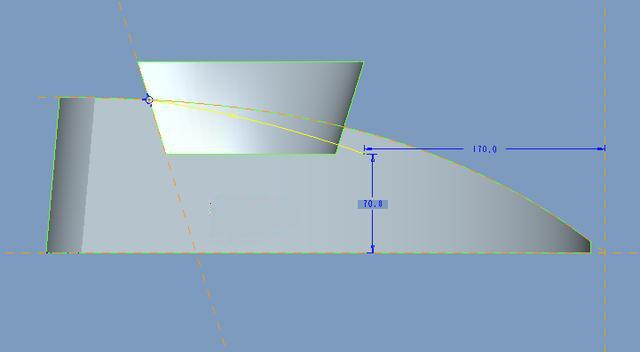

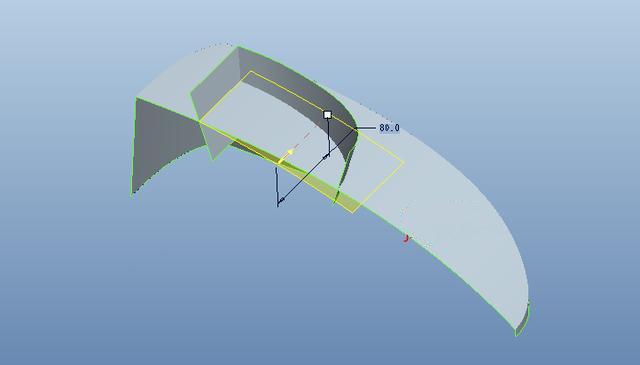

11.点击拉伸，类型为曲面，绘制如下的草绘。

拉伸长度为80.

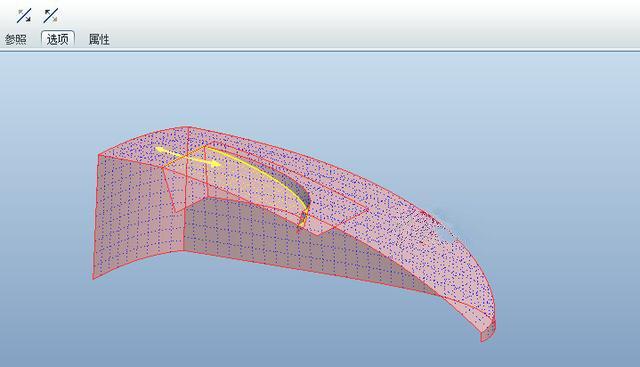

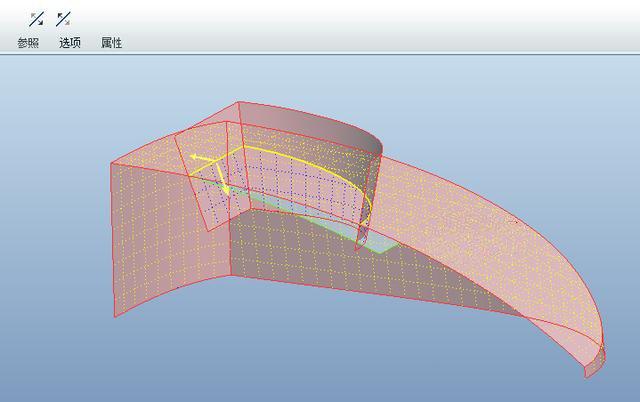

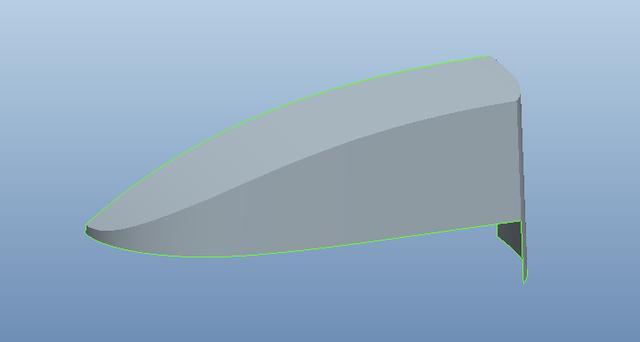

12.合并曲面。选择下面的两个曲面，点击【合并】，调整好箭头，点击勾号完成。

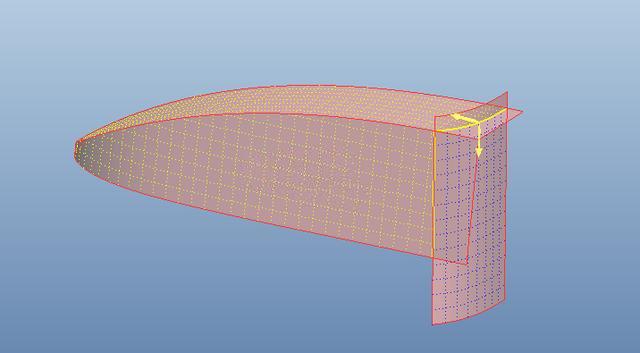

13.再次合并曲面。合并曲面头脑要保持清晰，确定选择哪些曲面，想保留哪些曲面，想去除哪些曲面。

完成。

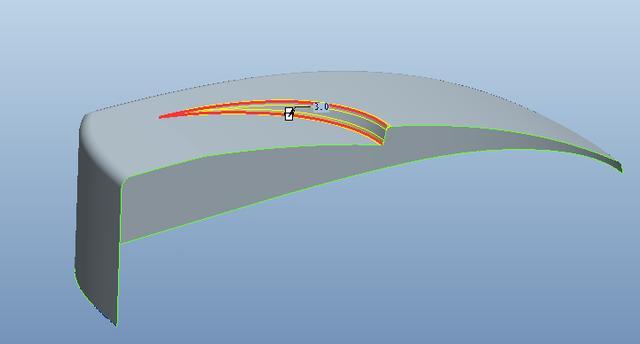

14.倒角。

15.镜像。

16.合并。

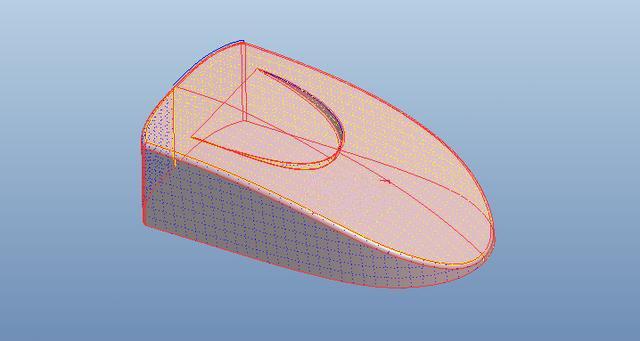

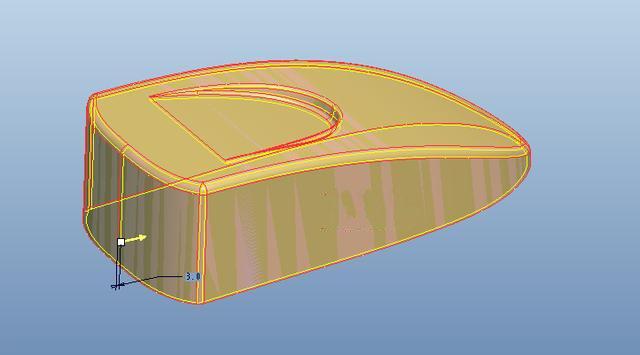

17.加厚。注意厚度不能太大，这是因为最小的倒角值为3，如果超过3就会发生错误。

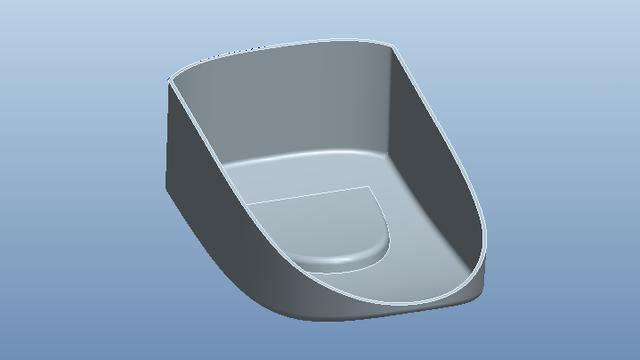

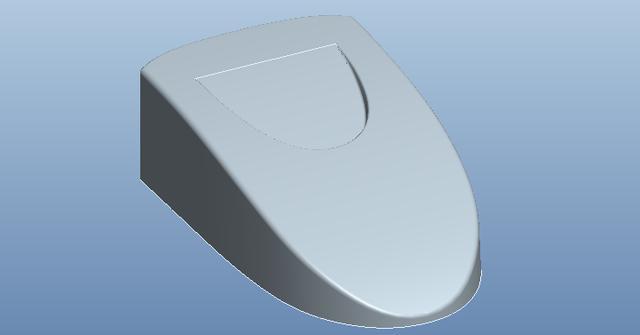

18.完成。
