Proe/Creo汽车轮胎轮毂建模技巧

　下面开轮胎教程：(图片在上，文字在下)

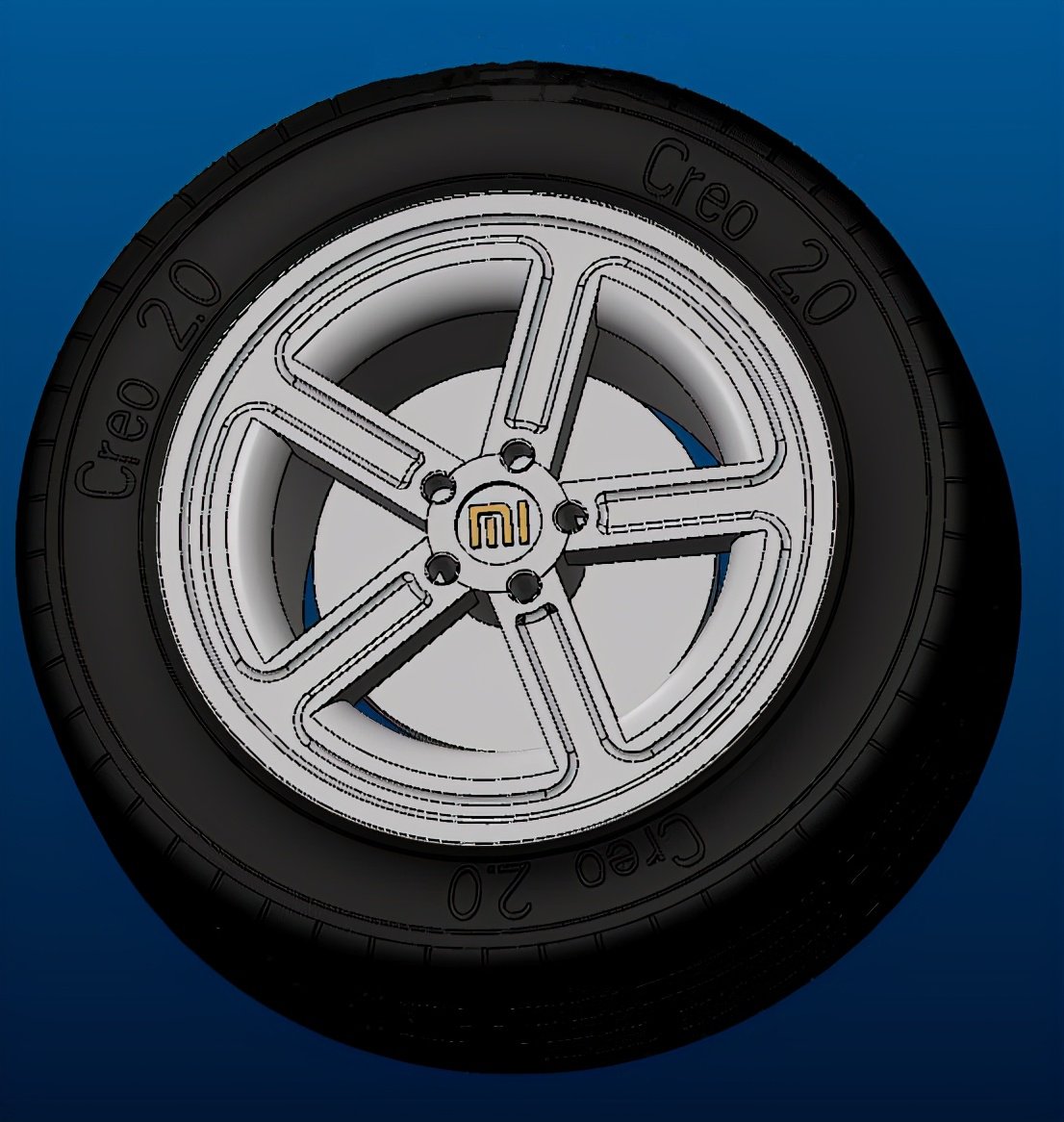

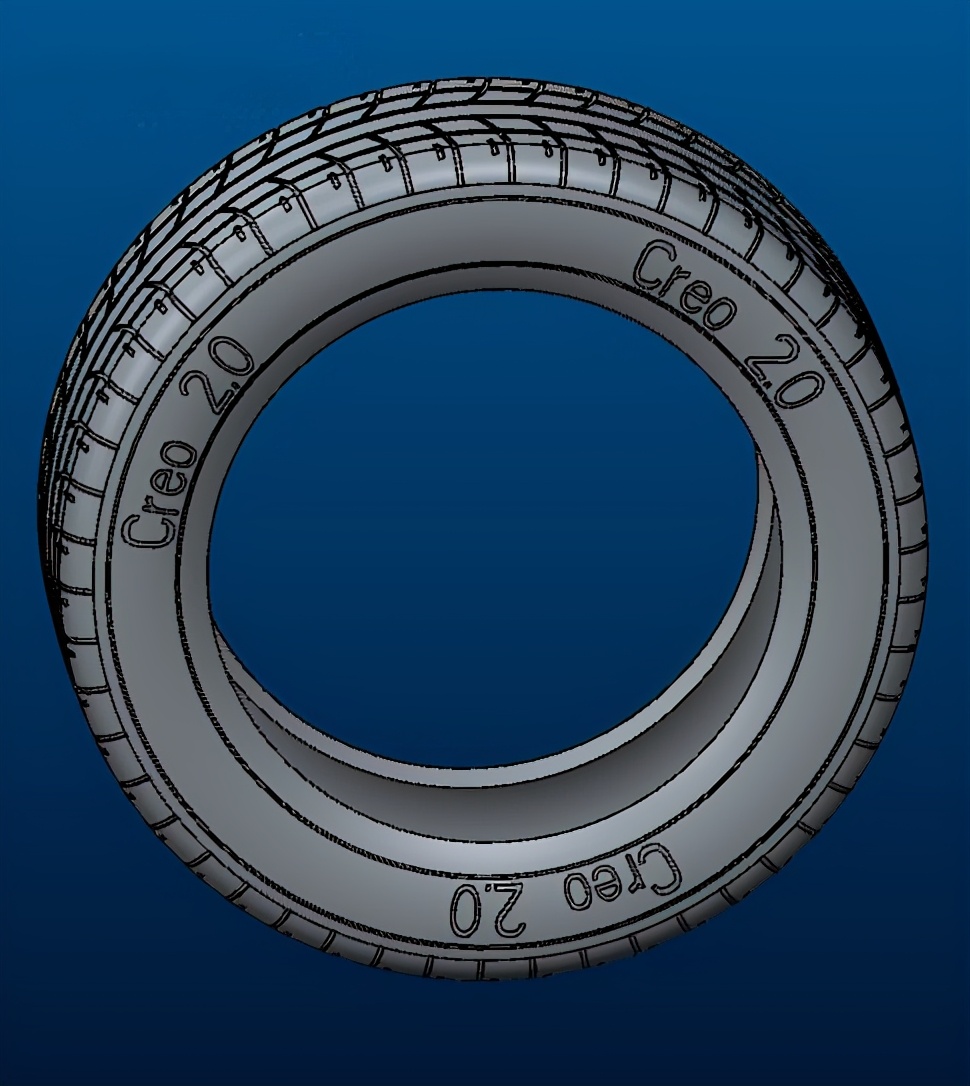

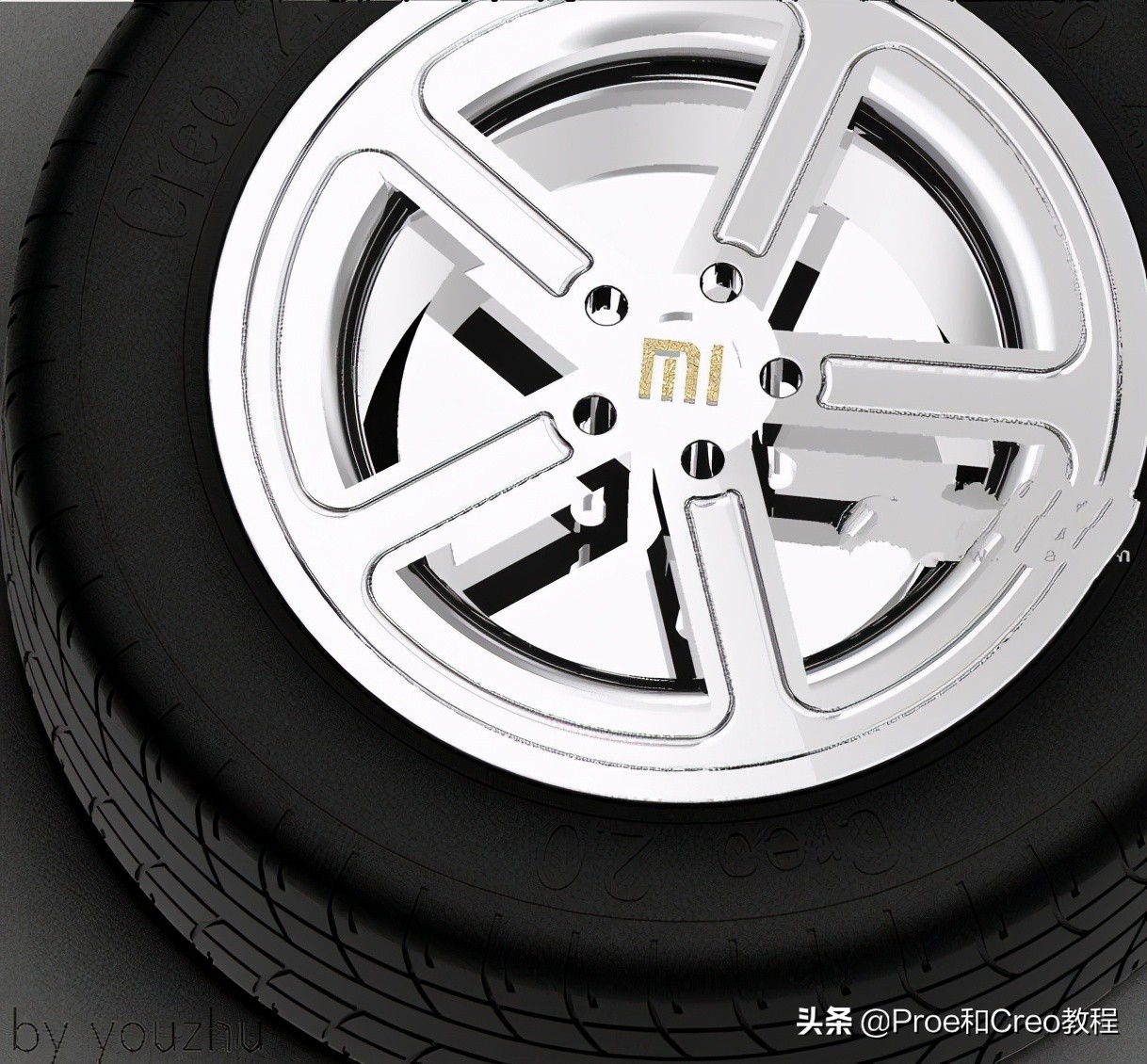

　　先上一张完成后的效果图。

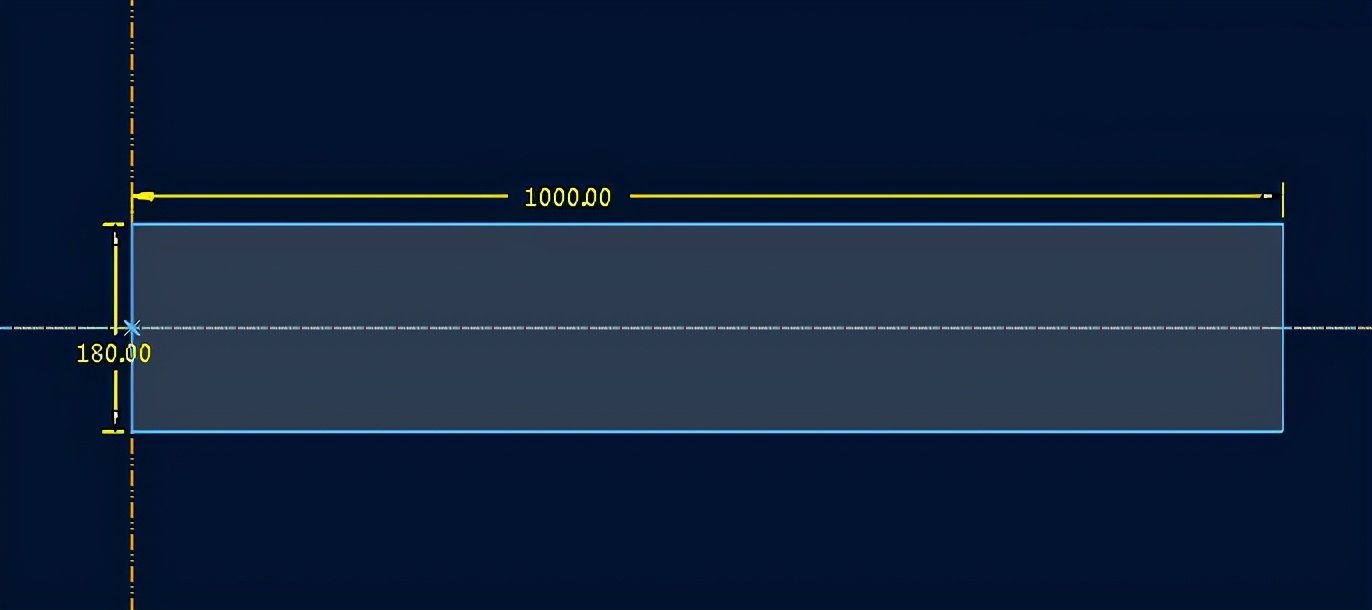

　　先创建轮胎，用拉伸做一个长方体。

　　长方体厚度为10.

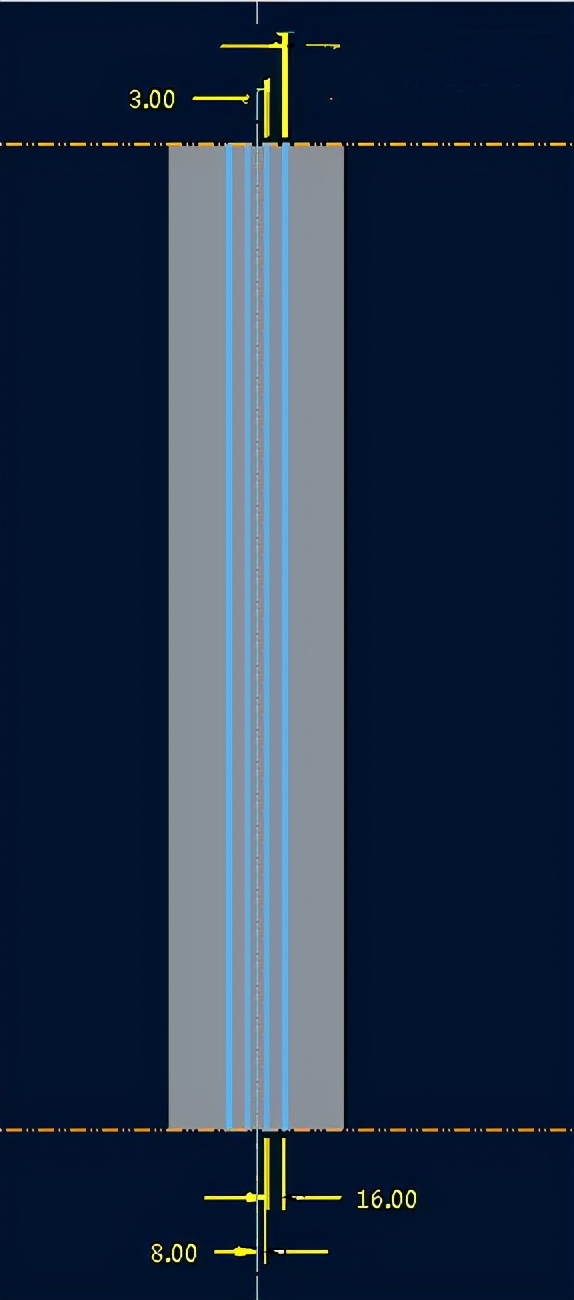

　　如上图，拉伸切4条小槽。

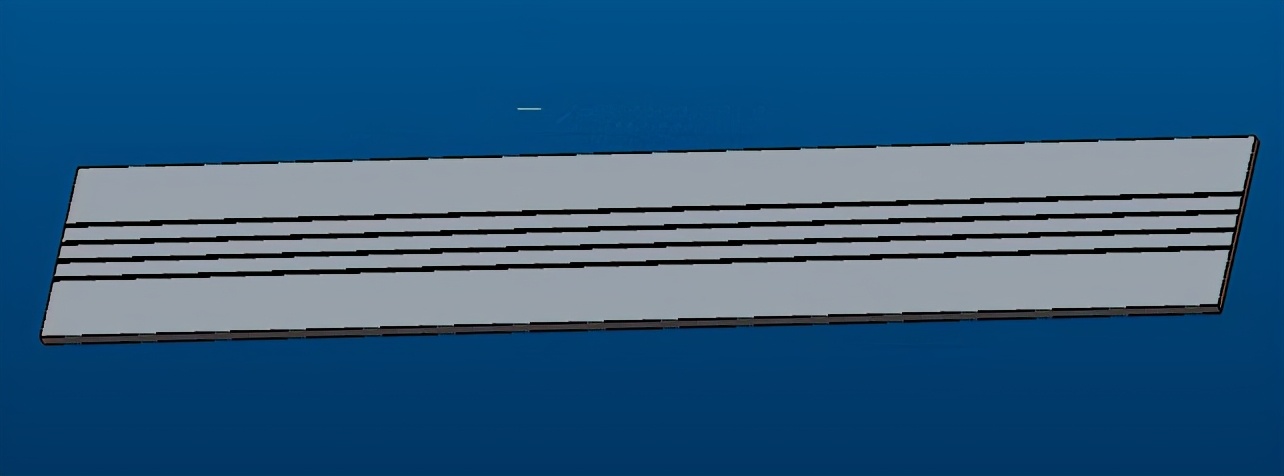

　　切槽后效果。

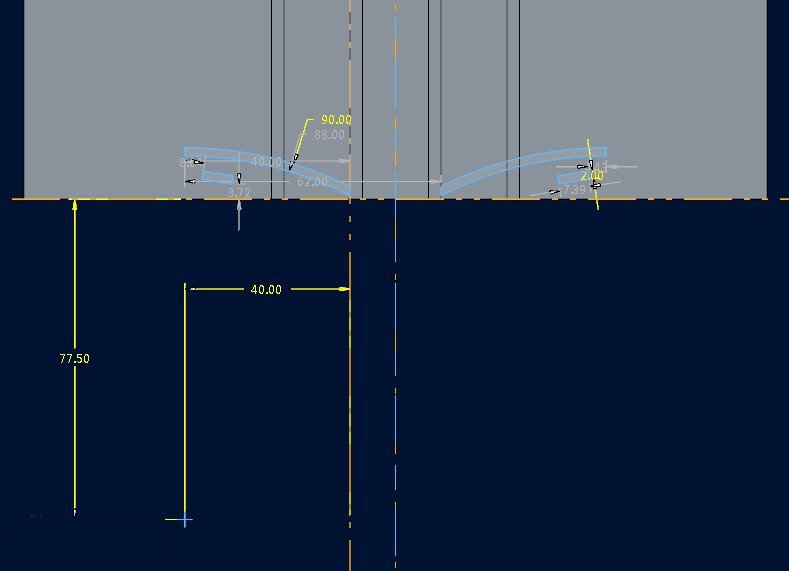

　　再用拉伸，切如上图所示的槽。

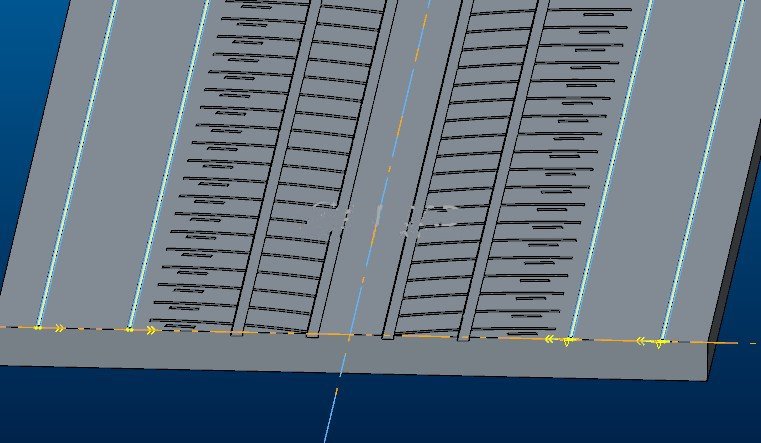

　　然后阵列，看效果图。

　　如上图，拉伸做4条小筋。

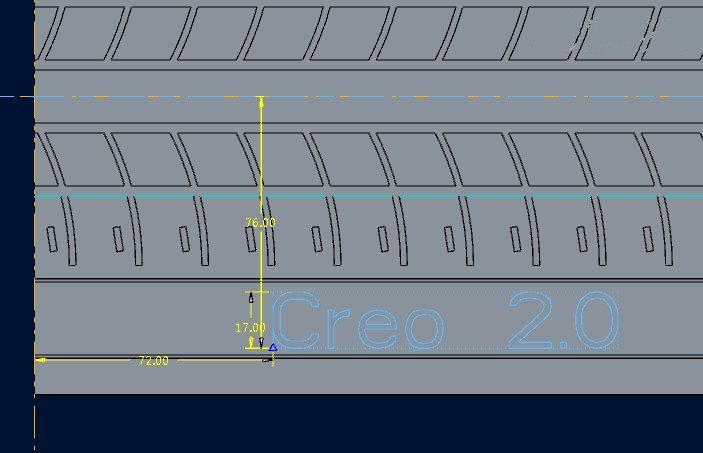

　　再做几个文字。

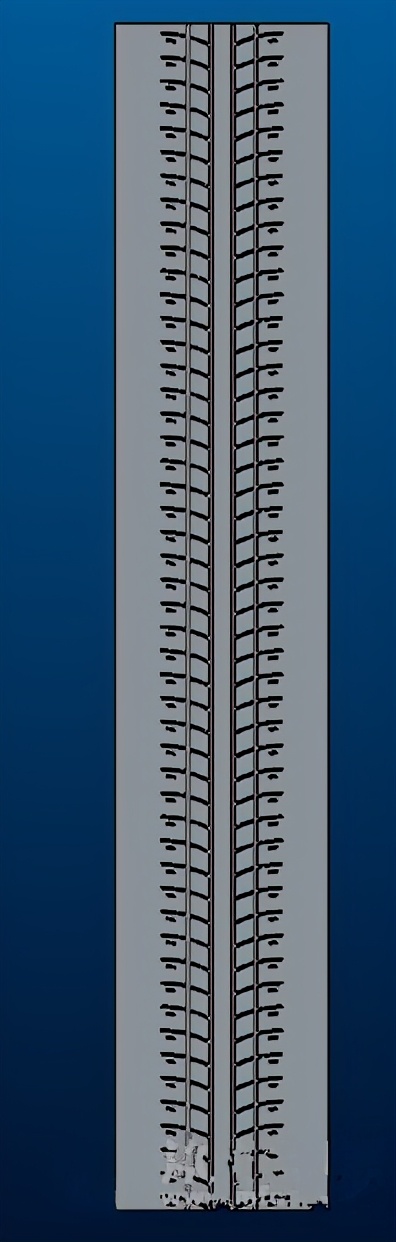

　　将文字阵列后的效果。

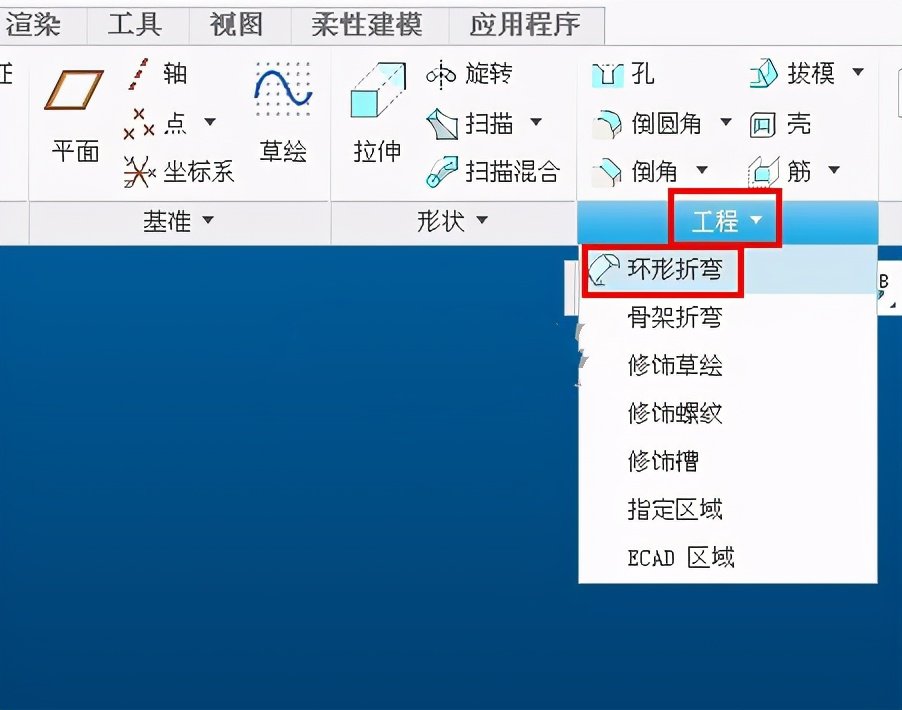

　　点“工程”进入“环形折弯”。

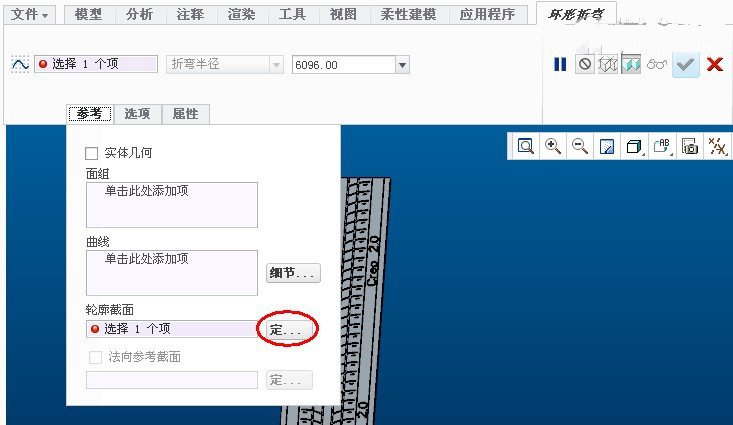

　　先定义轮廓截面。

　　用端面做草绘平面。

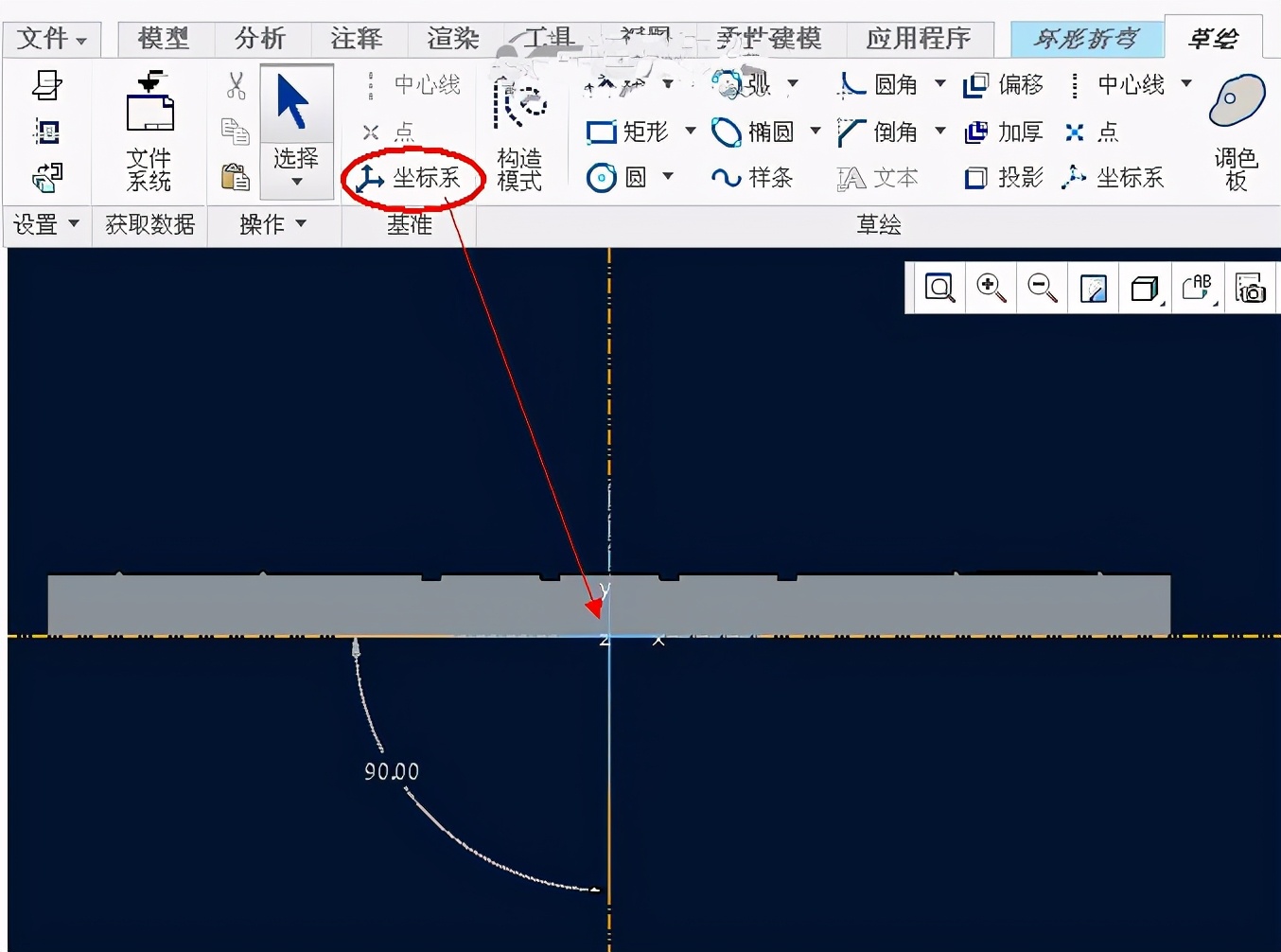

　　在中心插入一个坐标系。

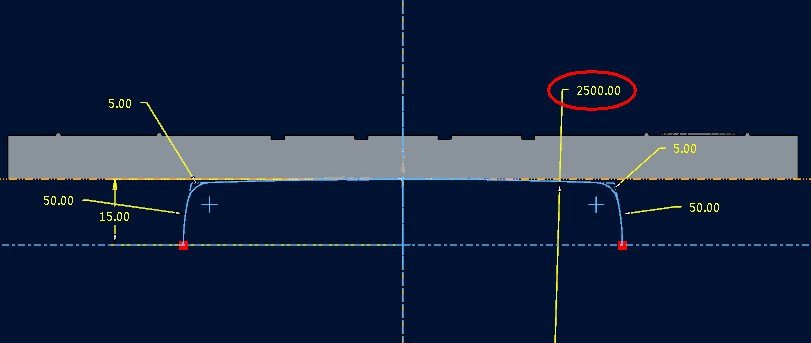

　　草绘如图的截面。

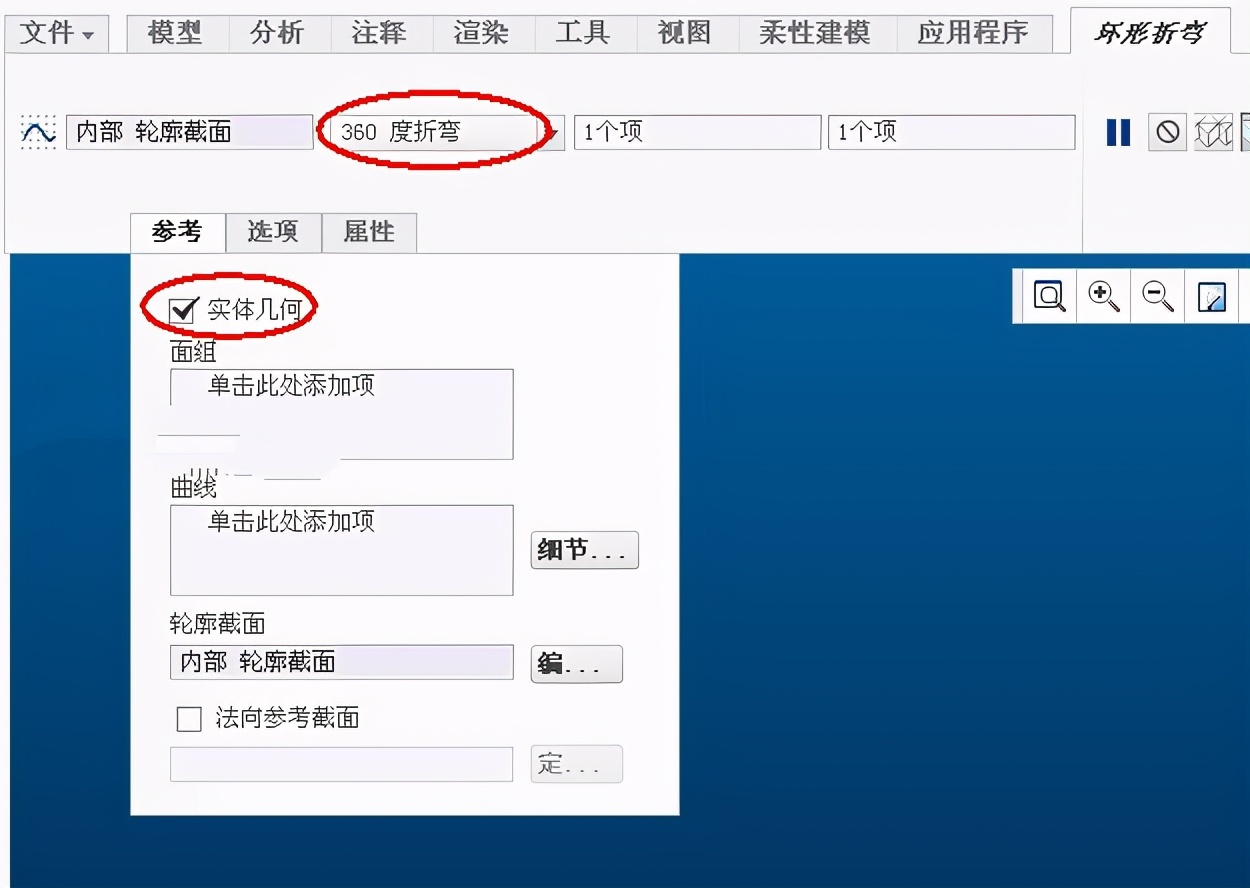

　　选“360°折弯”，“实体几何”打钩

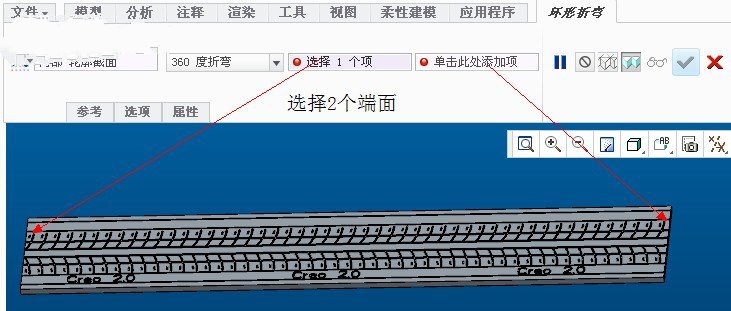

　　选择长方体2个端面做参照。

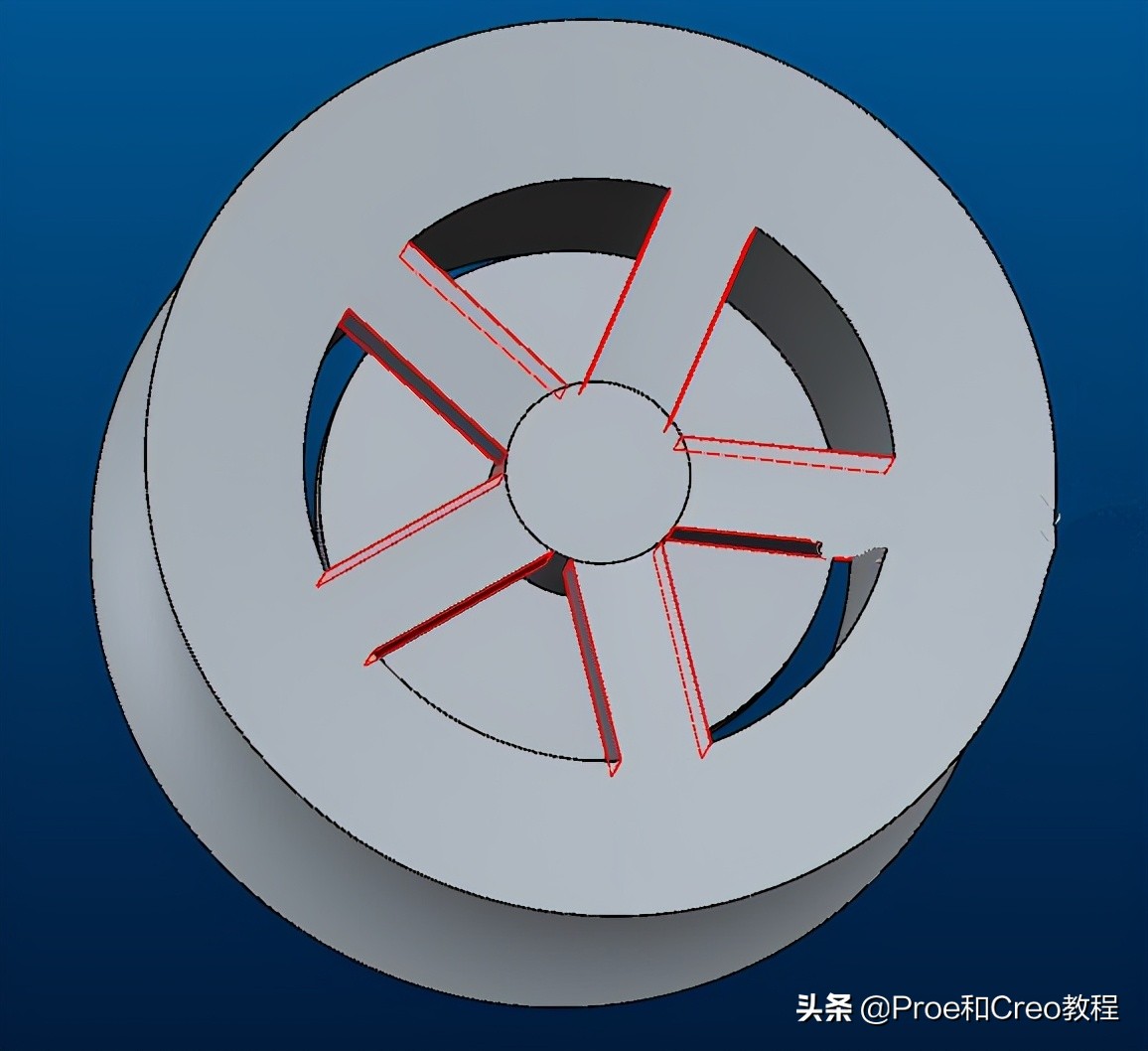

　　用拉伸切出5条轮辐。

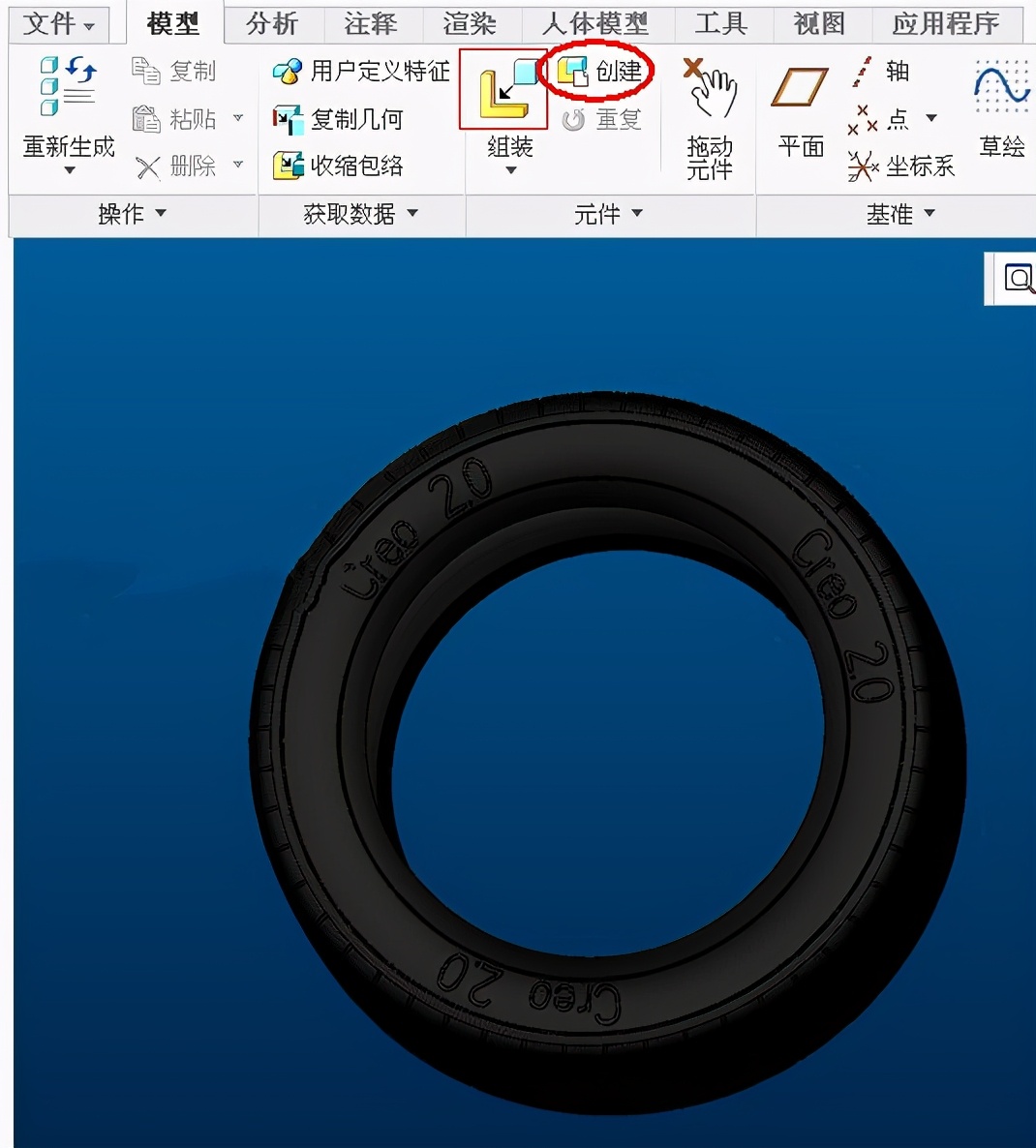

　　新建一个组件，将轮胎装配进来，再创建新零件“轮毂”。

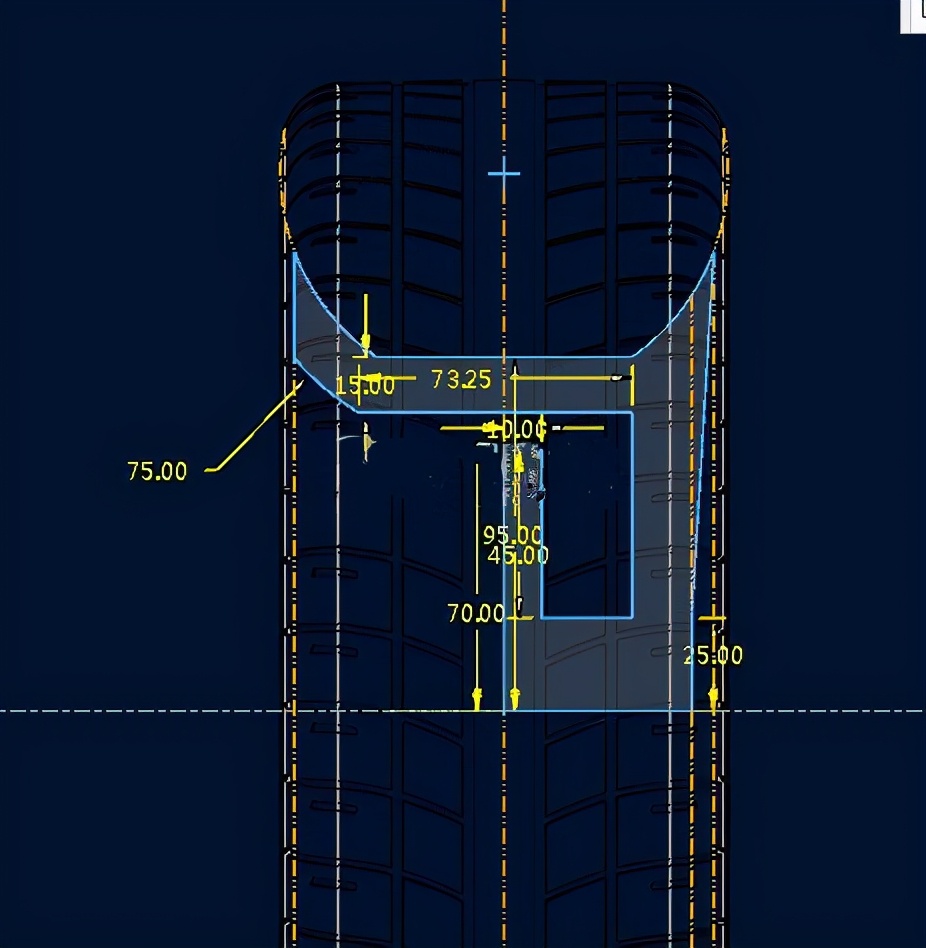

　　用旋转命令，拾取轮胎上的边界，草绘如上图的截面。

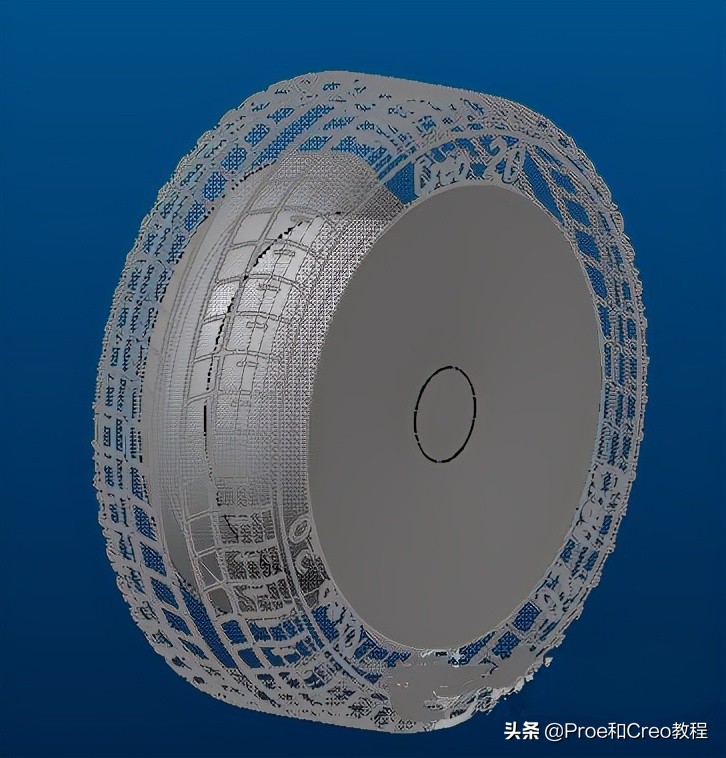

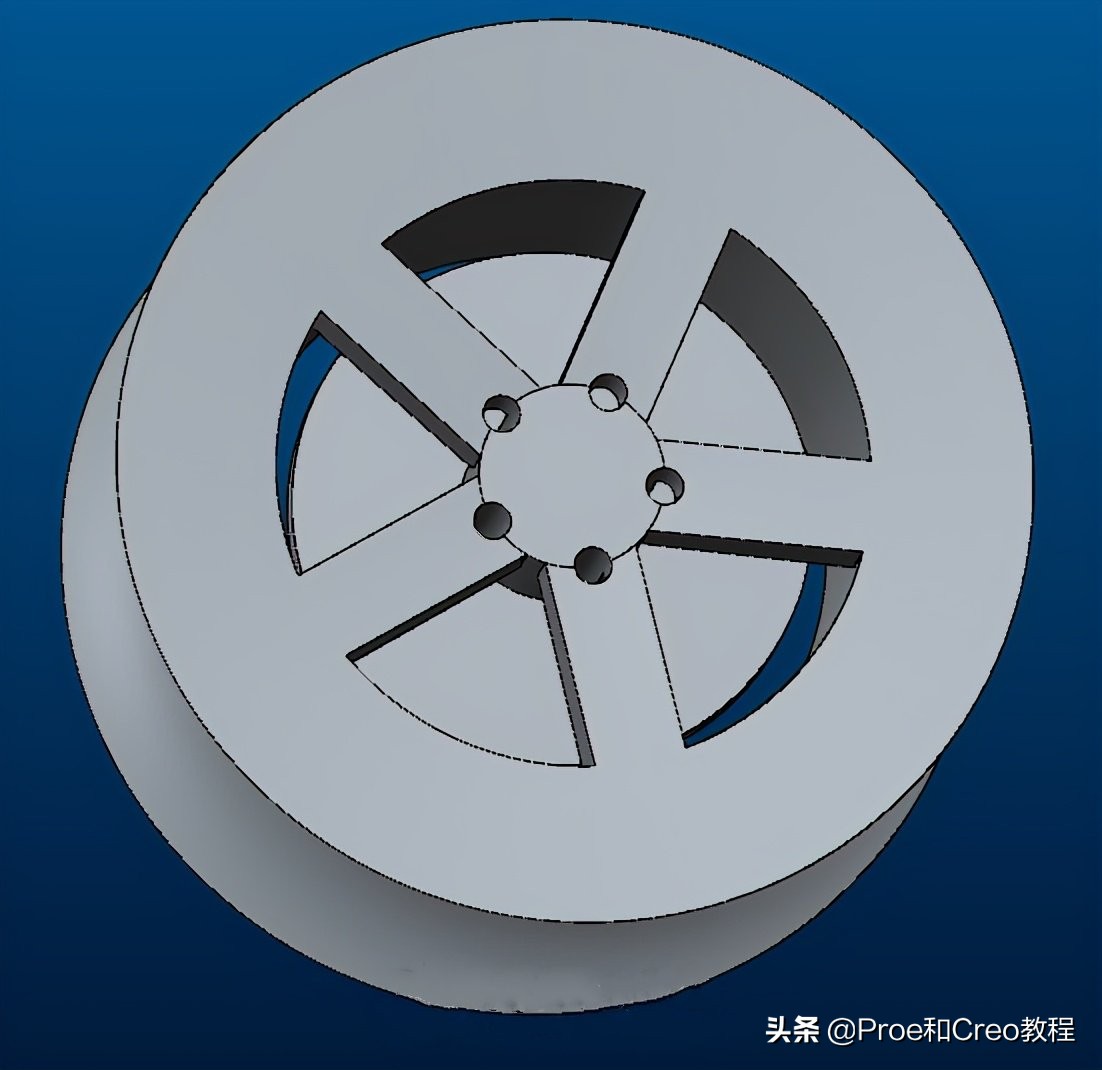

　　旋转后效果图。

　　用拉伸切出5条轮辐。

　　再拉伸切出5个螺丝孔。

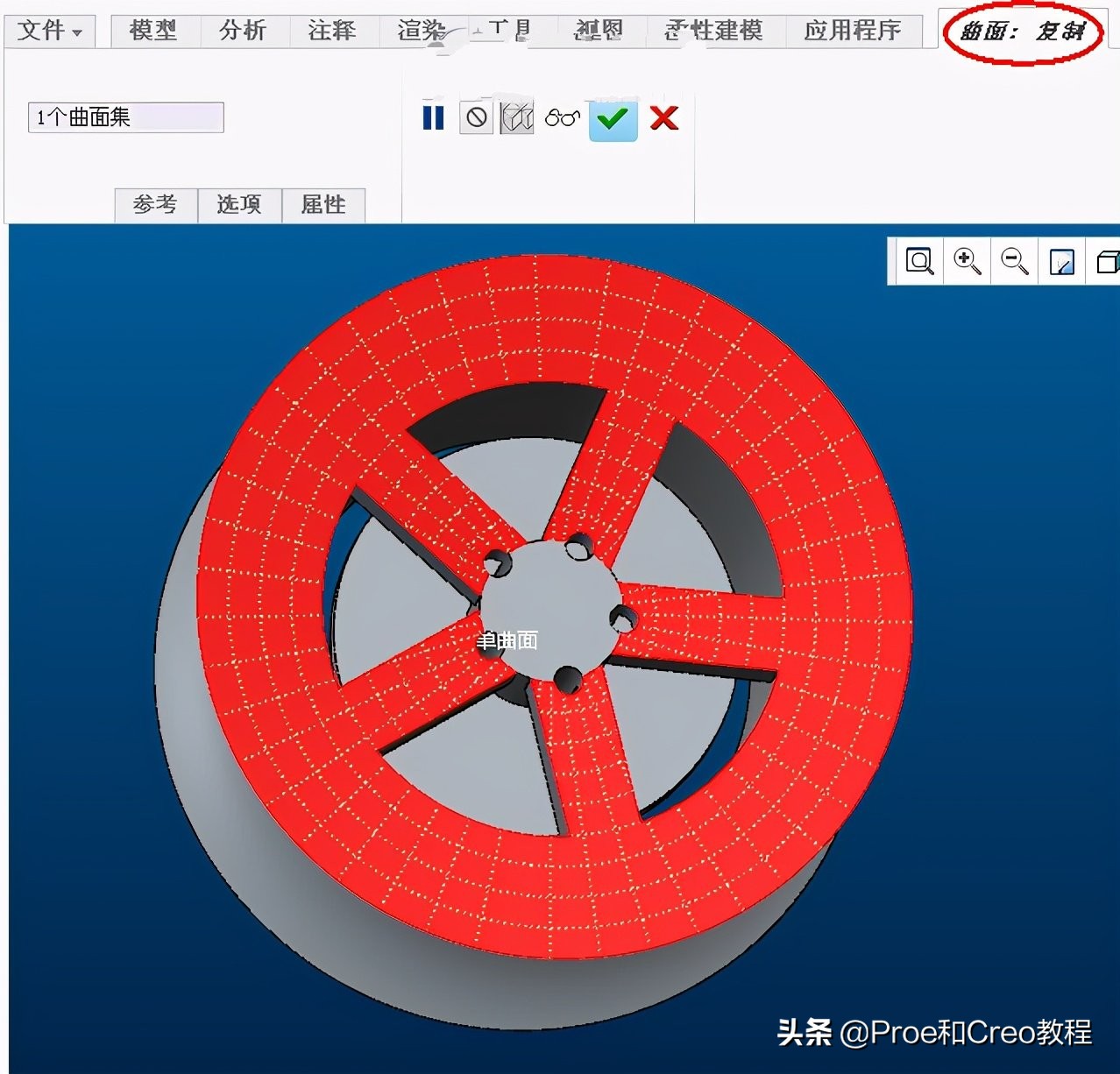

　　复制轮毂表面曲面。

　　往下偏移2mm

　　再拉伸，做如上图的曲面。

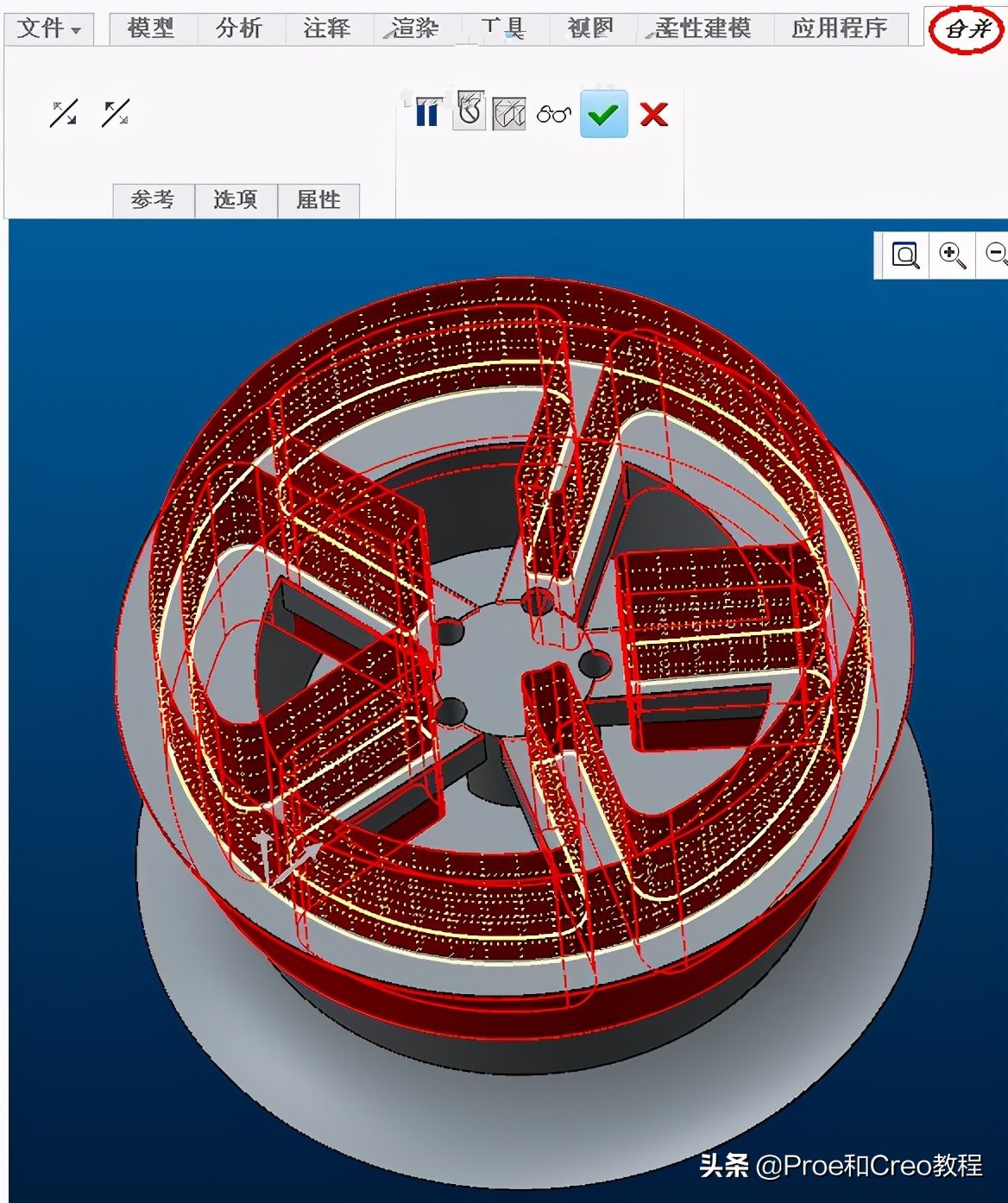

　　拉伸面和偏移的面合并。

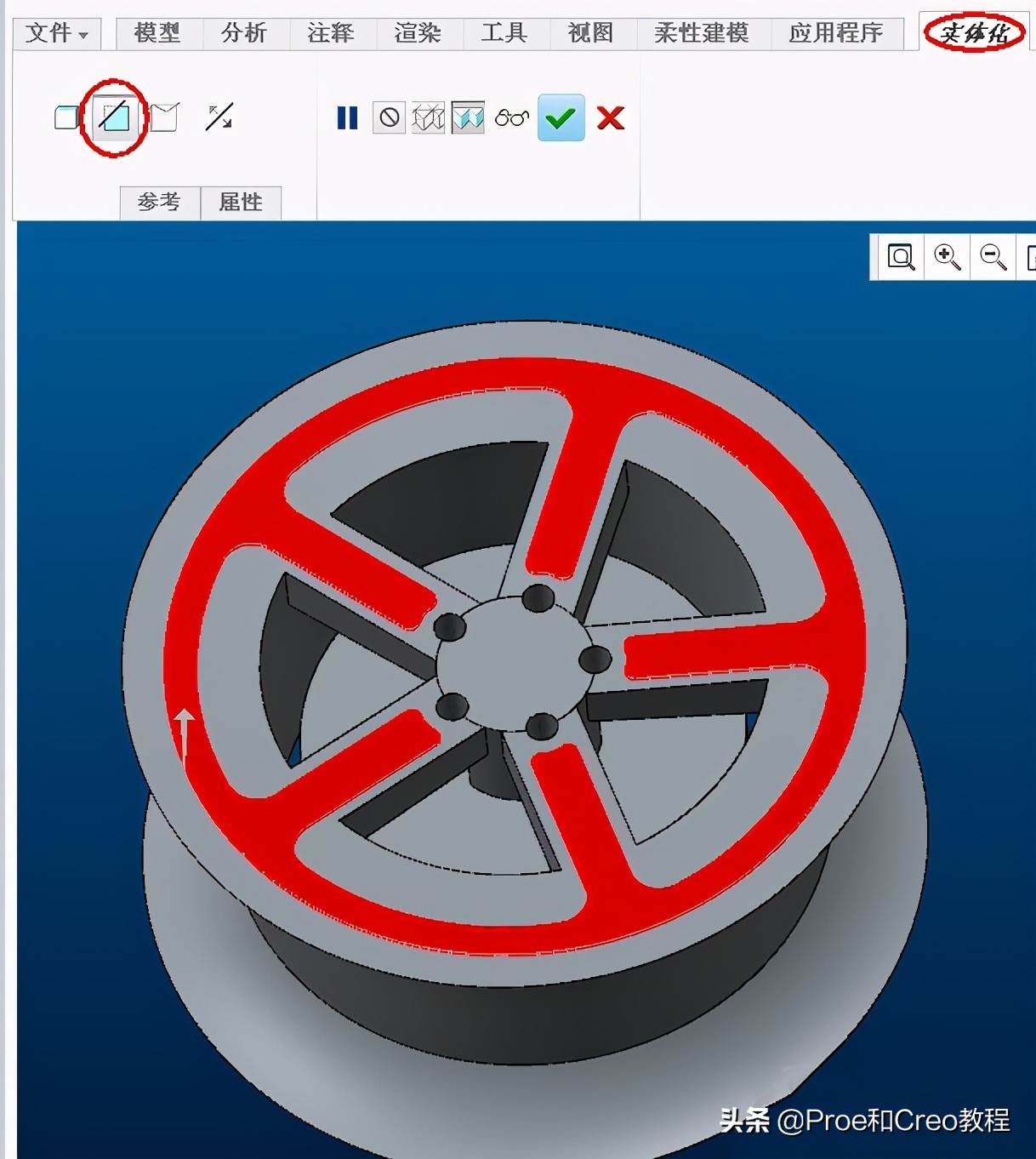

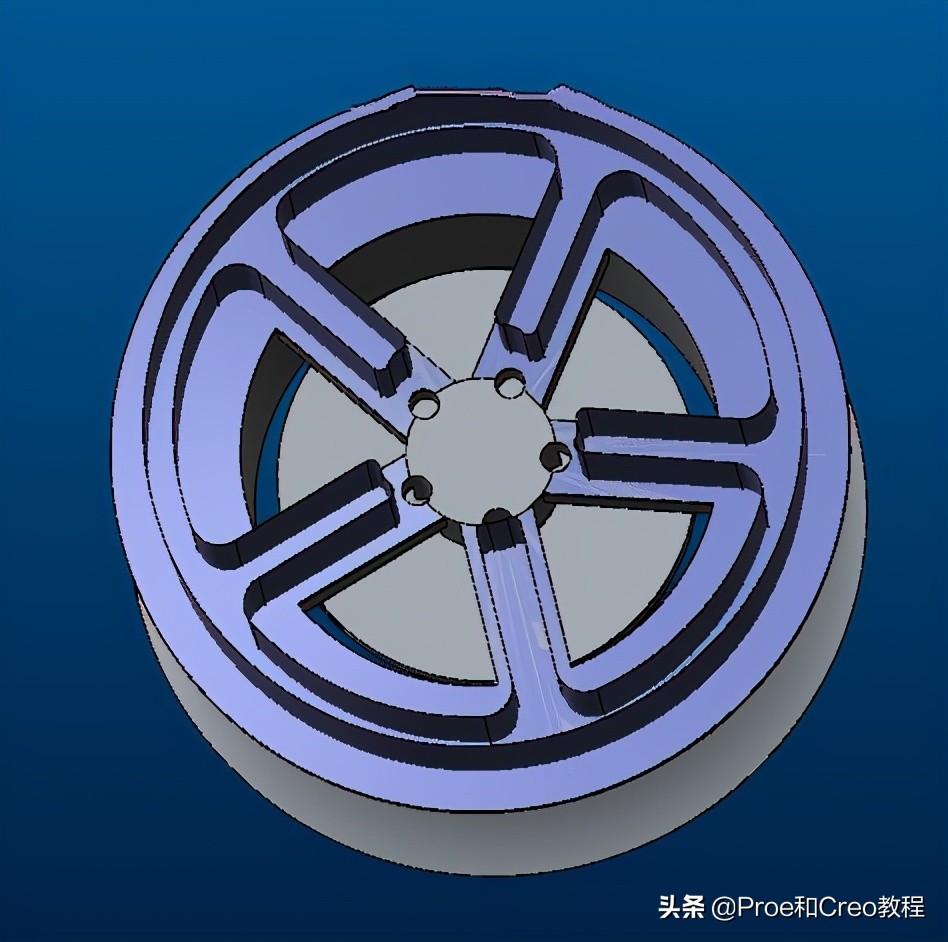

　　实体化切除。

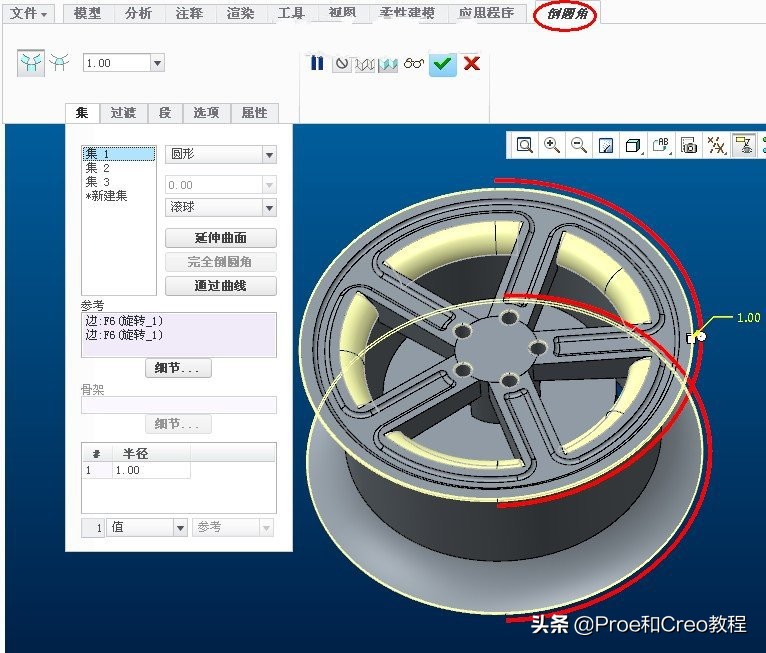

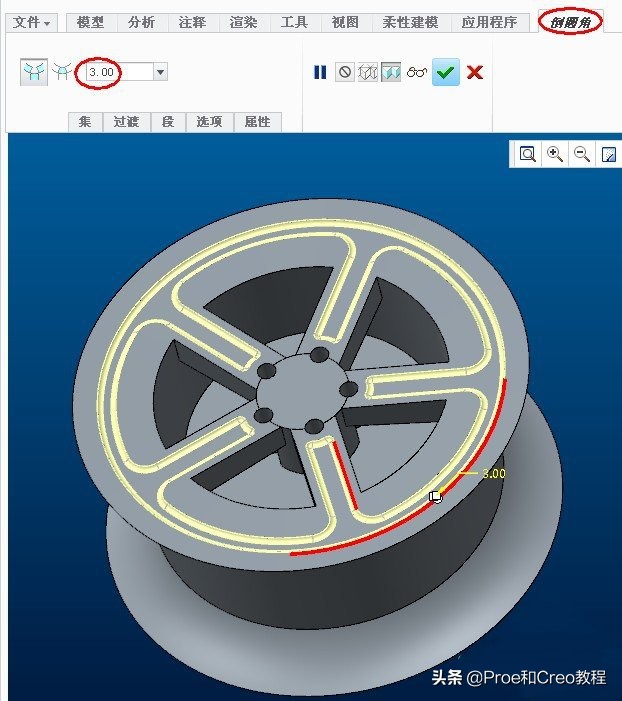

　　锐边倒圆角。

　　锐边倒圆角。

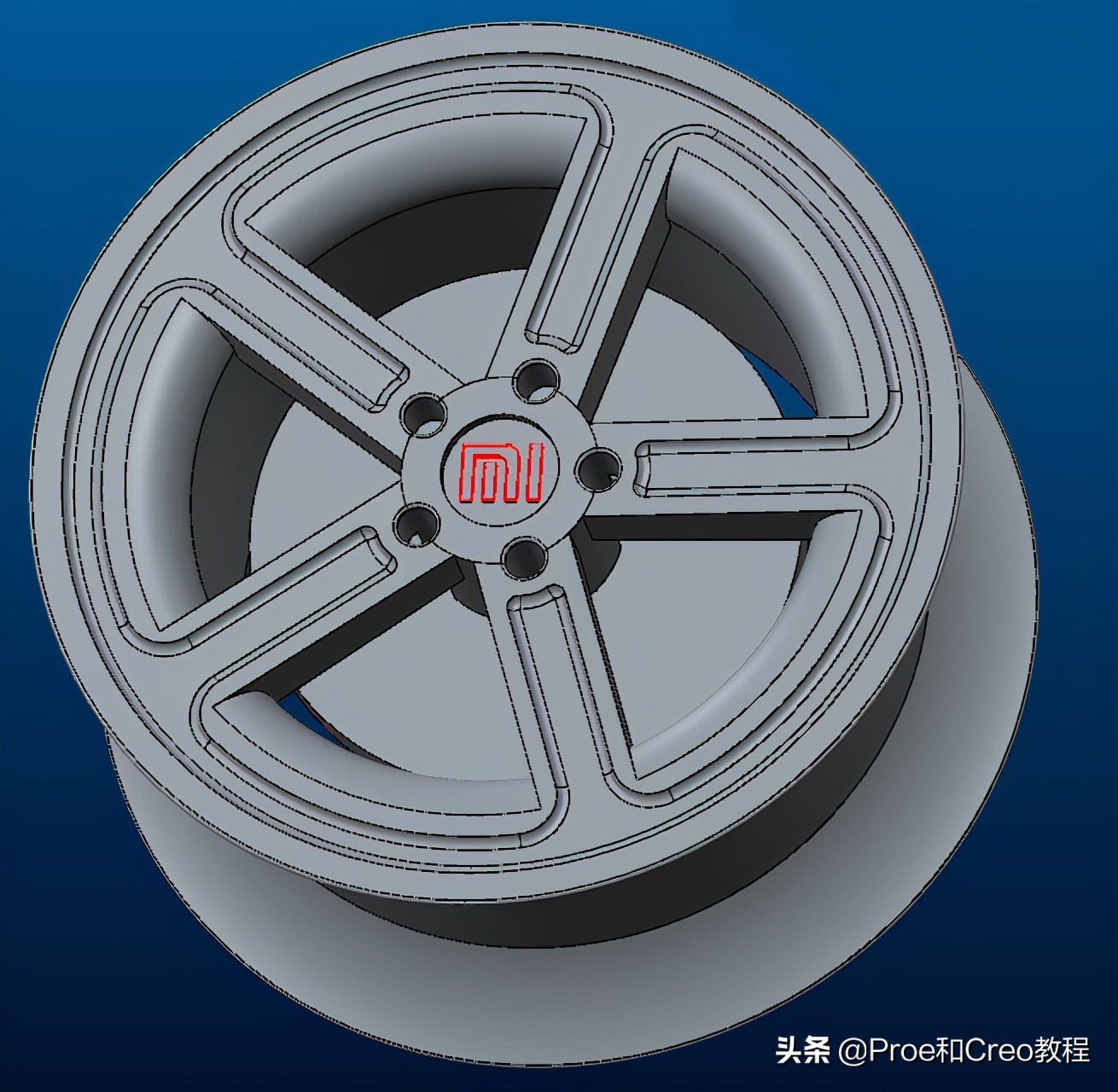

　　再在轮毂中心拉伸做一个LOGO。

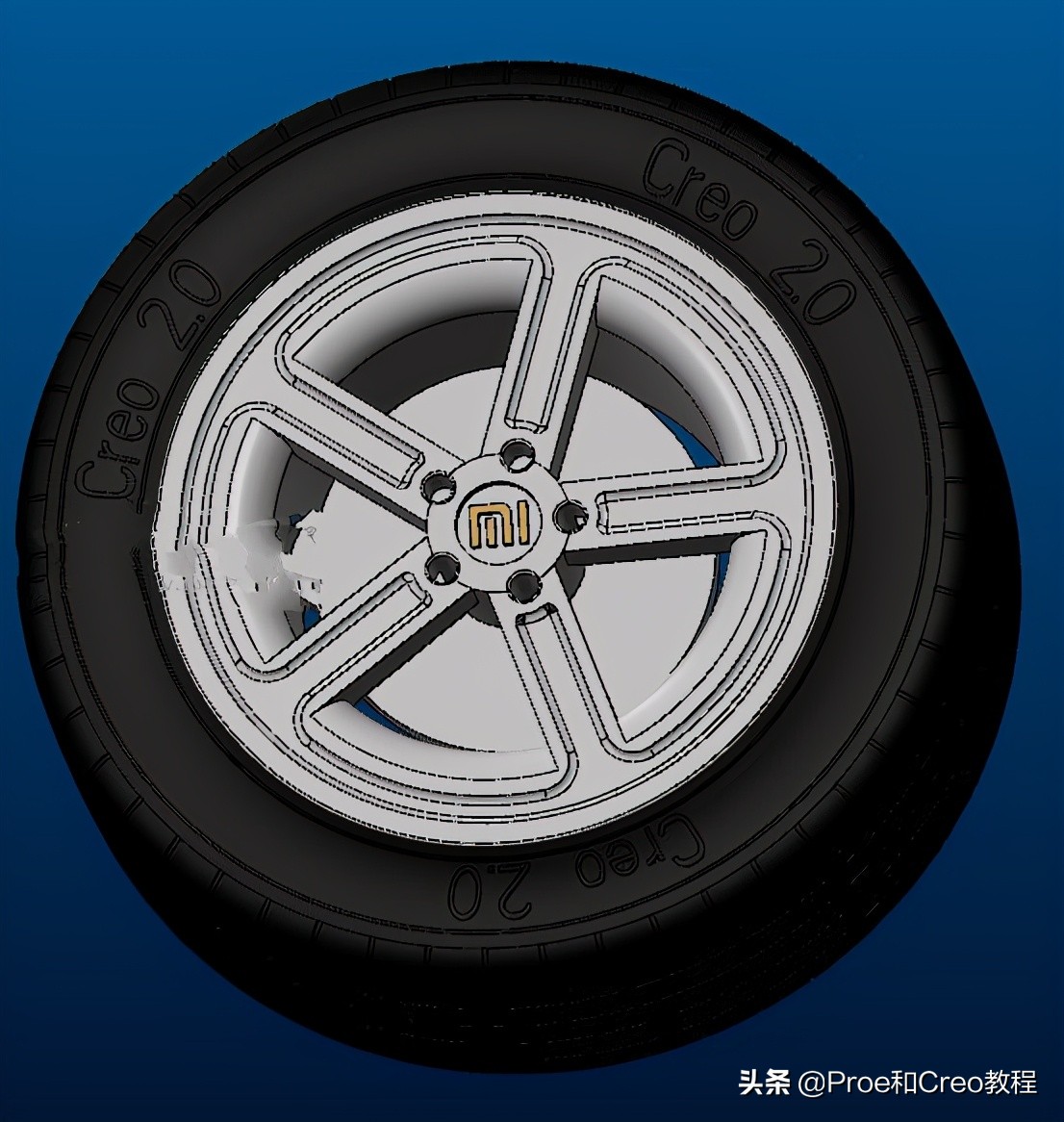

　　2个零件都完成后，组装在一起的效果图。

　　至此，建模的教程已完结，欢迎指正。

　　下面上渲染后的效果图

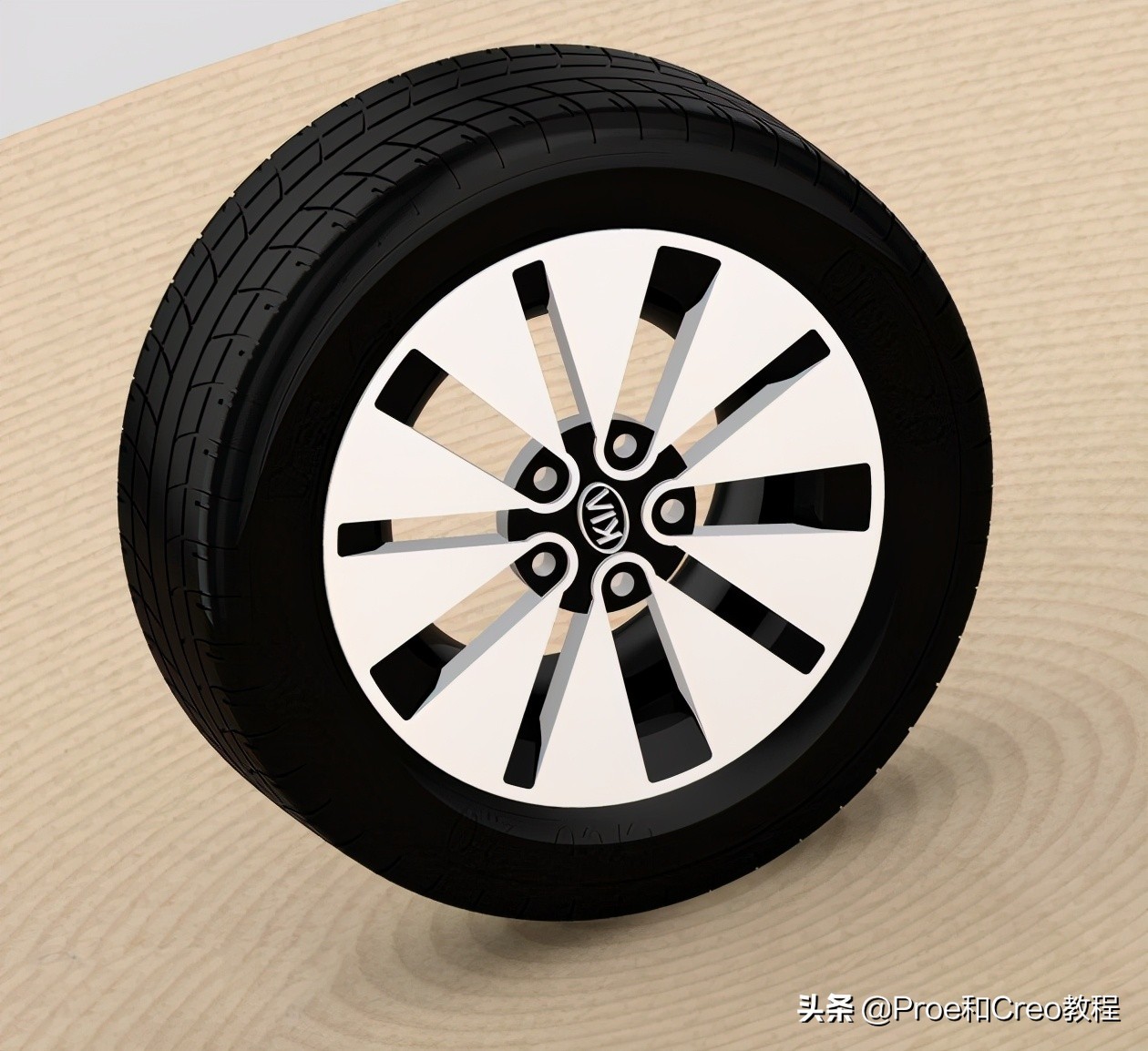

　　K5 轮毂的图
