引言

在Abaqus结果处理时如果只有一个视图很难看到结果全貌，而如果采用手动调整视图又不标准，为此，本文将介绍如何精准旋转结果视图。

任务示例

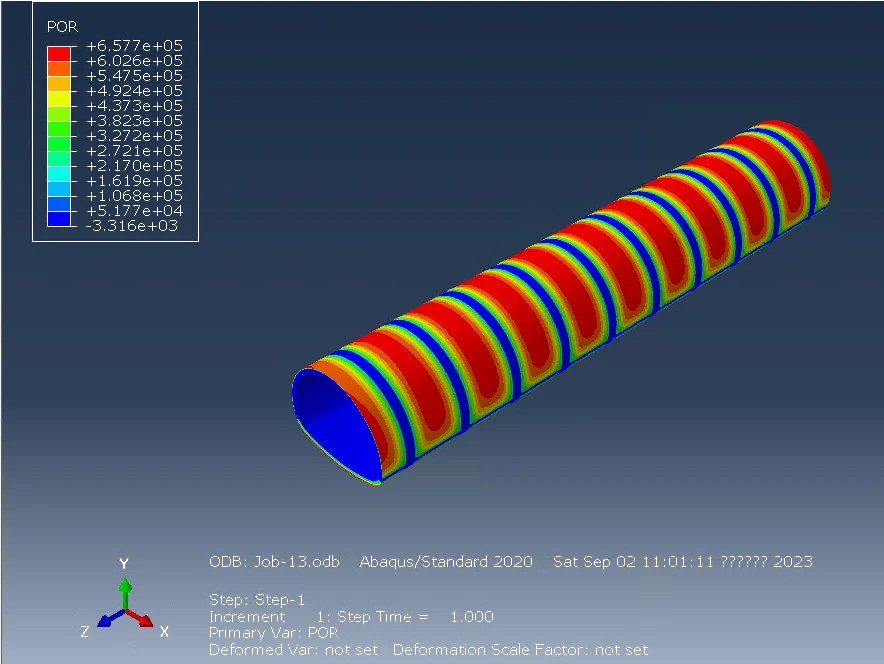

下面是一个隧道的结果图，标准的XYZ视图，结果也比较标准，但是我们无法看到隧道底部的情况，这时就需要旋转视图，即绕着Z轴旋转180度。

操作

依次点击菜单栏View→Specify

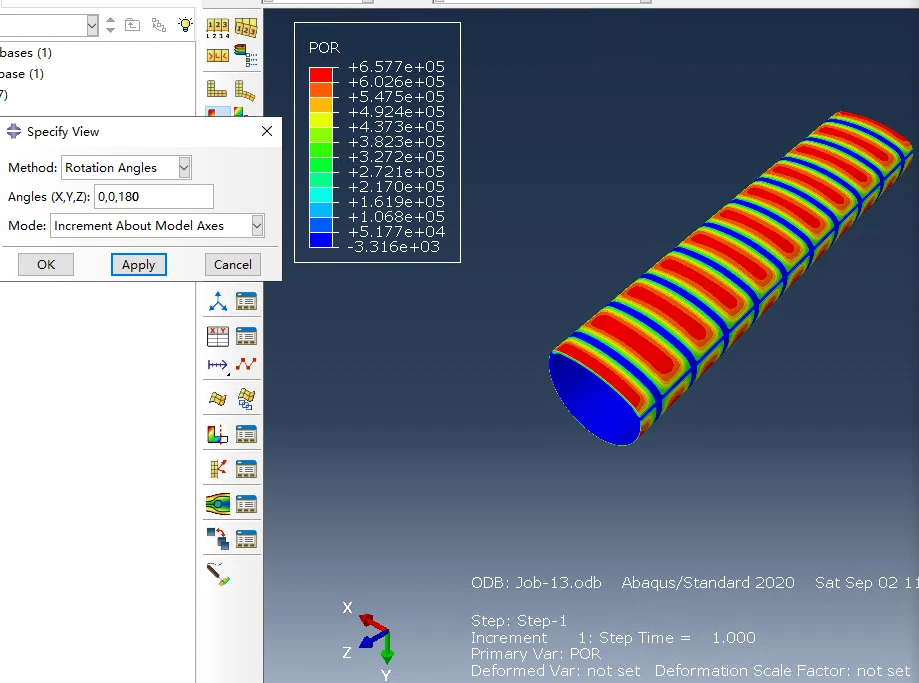

在弹出的Specify VIew对话框中按下图填写，其中Angles填写的三个参数分别是绕X,Y,Z轴分别旋转多少度。Mode就选Increment About Model Axes。结果如下图所示，可以看到完全达到了使用要求。
