工程师扒解PCB电路板具体流程，实操经验值得收藏

在电子工程领域中，对现有PCB板进行反向工程，是许多工程师或企业都会经常做的一件事，这种做法，我们称之为“扒解”，是理解电路设计、进行故障排查或设计复现的重要步骤，那么为了高效扒解PCB板，如何做？

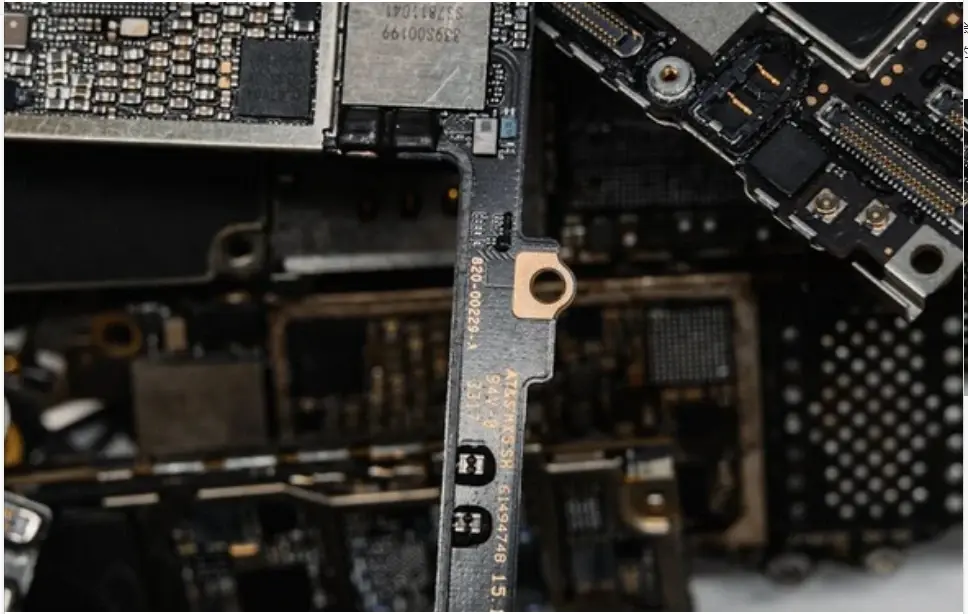

1、记录元件信息

仔细记录所有元件的型号、参数及其在PCB上的具体位置。

特别标记二极管、三极管的方向以及IC芯片的缺口方向。

使用数码相机拍摄元件布局照片以备后查。

2、元件拆卸与清洗

移除所有元件，并清除PAD孔中的焊锡。

使用酒精彻底清洗PCB，确保表面无残留物。

3、扫描丝印层

将清洗干净的PCB放入扫描仪，使用Photoshop等软件以彩色模式扫描丝印面，并打印出来。

4、打磨并扫描铜层

使用细砂纸轻微打磨PCB的顶层（TOP LAYER）和底层（BOTTOM LAYER），直至铜膜发亮。

分别扫描两层，确保PCB在扫描仪中摆放平整，避免图像扭曲。

5、图像处理

在Photoshop中调整图像对比度与明暗度，增强铜膜与非铜膜区域的对比度。

将图像转换为黑白色，并检查线条清晰度，必要时重复打磨与扫描步骤。

保存为BMP格式文件（TOP.BMP和BOT.BMP）。

6、转换为Protel格式

将BMP文件转换为PROTEL软件可识别的格式，导入到PROTEL中。

对比两层PAD和VIA的位置，确保精确重合。

7、绘制PCB图

将TOP.BMP和BOT.BMP分别转换到PROTEL的SILK层（黄色层），并进行手工描线。

根据原始记录放置元件，完成后删除SILK层。

8、合并图层

在PROTEL中将TOP和BOT层的PCB图合并为一个完整的PCB设计文件。

9、验证与输出

使用激光打印机将TOP和BOTTOM层按1:1比例打印到透明胶片上。

将胶片覆盖在原PCB上，进行比对验证，确保无误。
