基于CODESYS软件平台，32个I/O模块扩展能力实测

产品定位

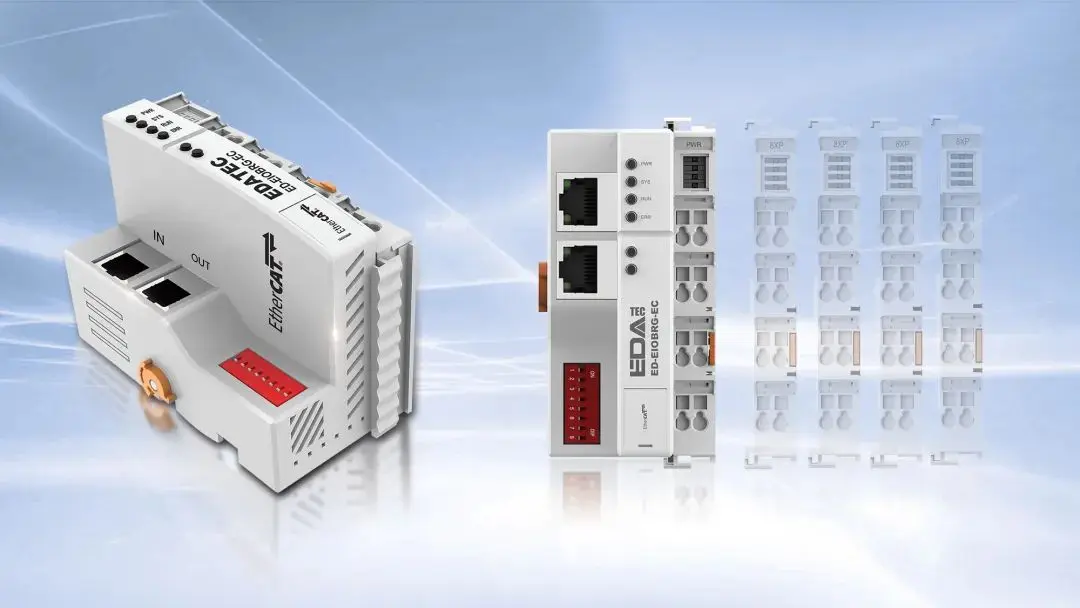

上海晶珩推出的 EtherCAT I/O 系列面向大规模分布式工业控制网络的高扩展性，提供32个I/O模块扩展能力与65534节点级联支持，为智能制造、物流仓储、能源监控等场景构建灵活、可靠、高响应的设备互联架构。

• 高密度扩展能力：按需配置多样化的I/O信号类型

- 32个I/O模块扩展（DI/DO/AI/AO/温度/高速计数/电源）

- 支持PNP/NPN/继电器/RTD/TC等全信号类型

• 工业级可靠性：宽压输入与多重保护机制保障连续运行

- 24V DC±20%输入（过压/过流/反接保护）

- -10°C~55°C宽温运行- IP20防护（防尘防静电）

• 高速通信性能：低延迟、高带宽的实时控制网络

- 双RJ100Mbps以太网口（100米站间距）

- EtherCAT协议（≤1ms周期同步）

- 支持65534节点级联

• 灵活部署：即插即用，快速集成到现有网络

- 免IP/MAC配置（即插即用）

- 无螺钉接线设计（0.2~1.5mm²线径）

- DIN导轨安装（适配标准机柜）

✅ 超大规模级联能力：

支持65534节点级联，远超同类产品（通常≤1000节点），覆盖工厂级全域控制。

✅ 零配置网络集成：

无需IP/MAC设置，部署效率提升70%，降低运维门槛。

✅ 模块化灵活扩展：

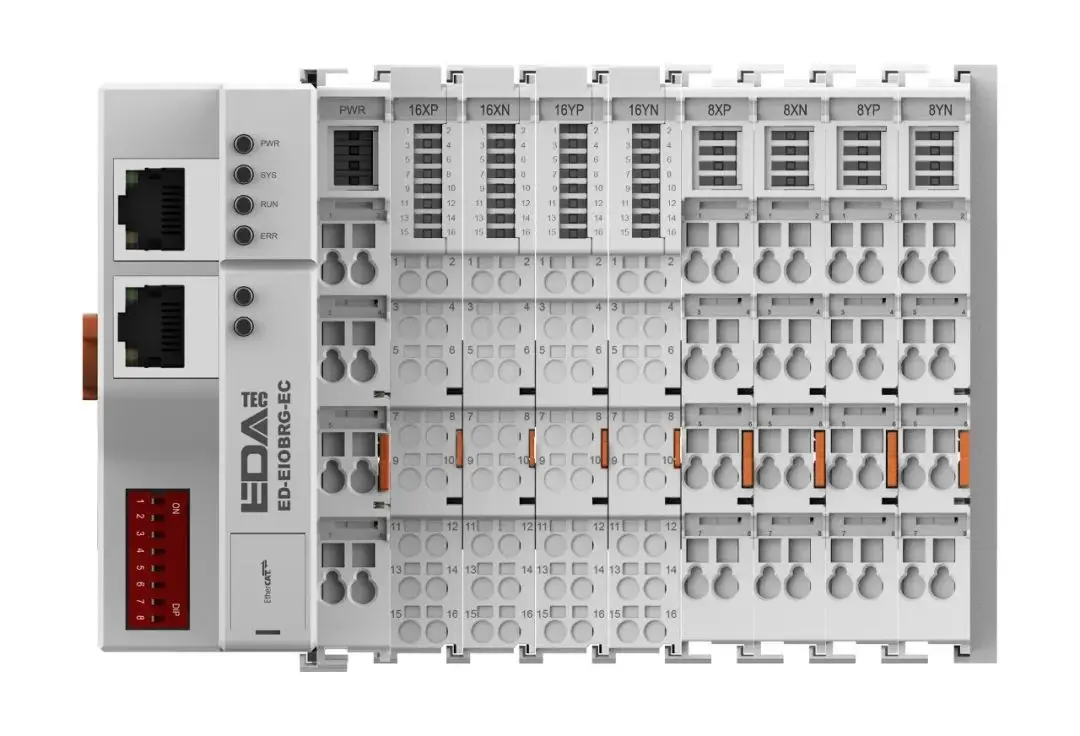

单耦合器支持32个I/O模块，灵活适配传感器、执行器、仪表等多样化设备。

✅ 工业级电路保护：

三重保护（过压/过流/反接）应对车间电压波动，故障率降低90%。

典型应用场景

🏭 汽车产线分布式控制：

级联数百个耦合器连接焊接机器人、拧紧机，EtherCAT网络实现微秒级同步控制。

📦 智能仓储物流网络：

每个货架部署耦合器+DI模块监测货物状态，级联网络覆盖万米仓库，百毫秒级响应分拣指令。

⚡ 光伏电站监控网络：

级联耦合器连接逆变器、电表，RTD模块监测环境温度，边缘端预警设备过热风险。

🔧 柔性制造单元：

单耦合器扩展32个高速计数模块，实时追踪生产线节拍，DO模块触发异常停机。

可选配的远程I/O模块：

可选配的I/O模块

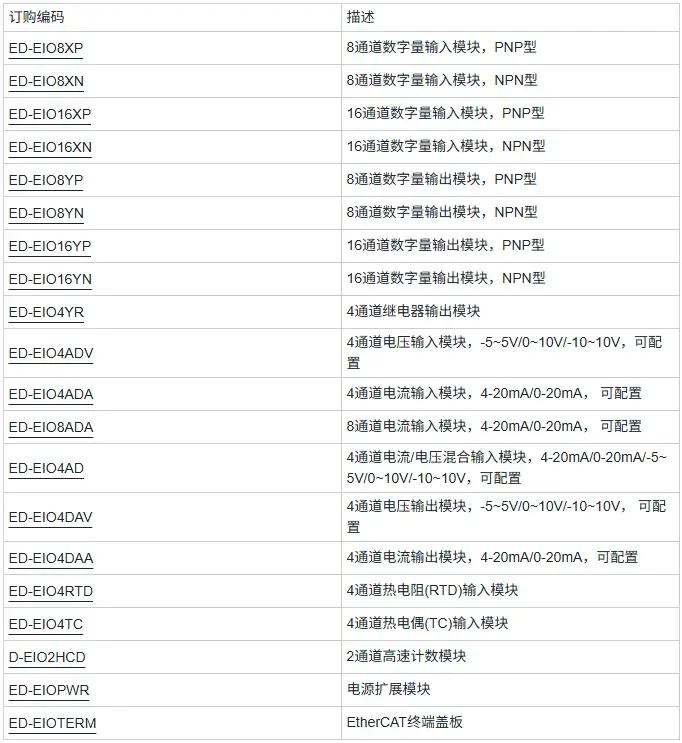

支持扩展多种I/O模块，具体订购编码如下表：

更多信息：https://edatec.cn/zh/remoteio.html
