在同星TC系列CAN FD转USB接口设备中，TC1014长期以其4路CAN FD通道、1微秒级硬件时间戳、USB供电便携等优势成为经典之选。然而随着整车电子电气架构日益复杂、域控制器集成度不断提升，工程师在工作中逐渐意识到：一台只能抓取CAN信号的分析仪已经不够用了。振动传感器、温度传感器、开关量输入等越来越多的外部物理信号也需要同步采集，与CAN总线数据联动分析。

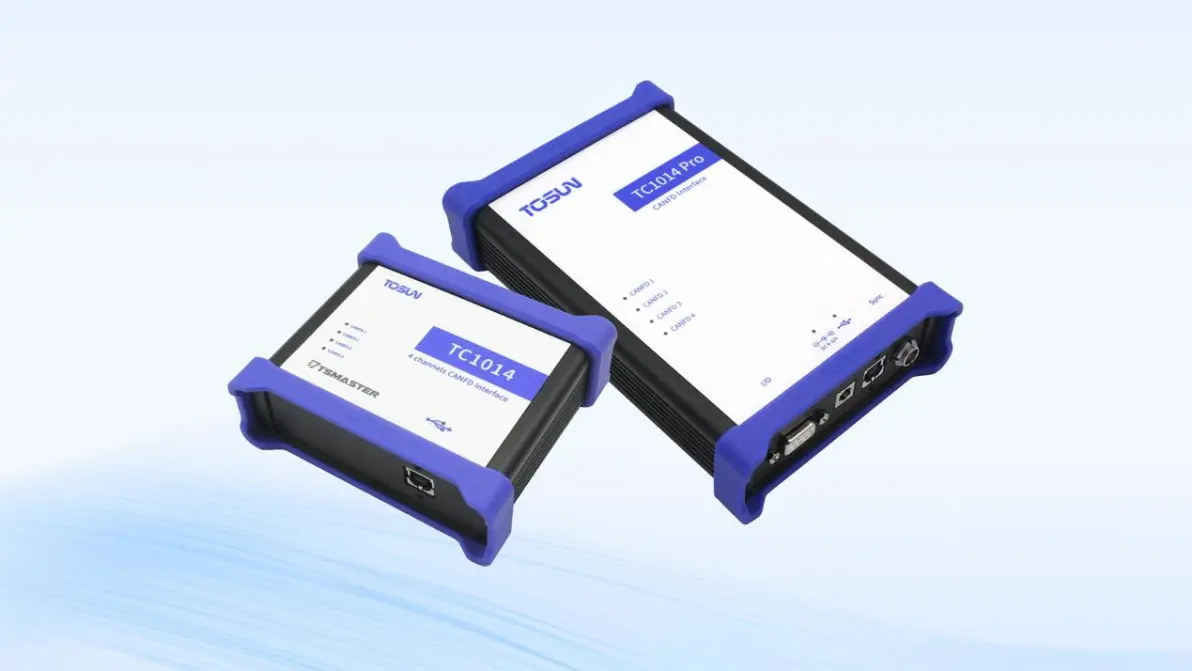

TC1014 Pro 正是在这一需求背景下应运而生的一款高性能总线与I/O接口设备。它不仅能完成经典CAN FD数据的抓取、仿真和分析，更从“单纯的CAN转USB接口”升级为“CAN FD分析仪 + 数字/模拟信号采集控制器”的综合型硬件平台。



一、Pro版本的核心升级：IO接口的加入

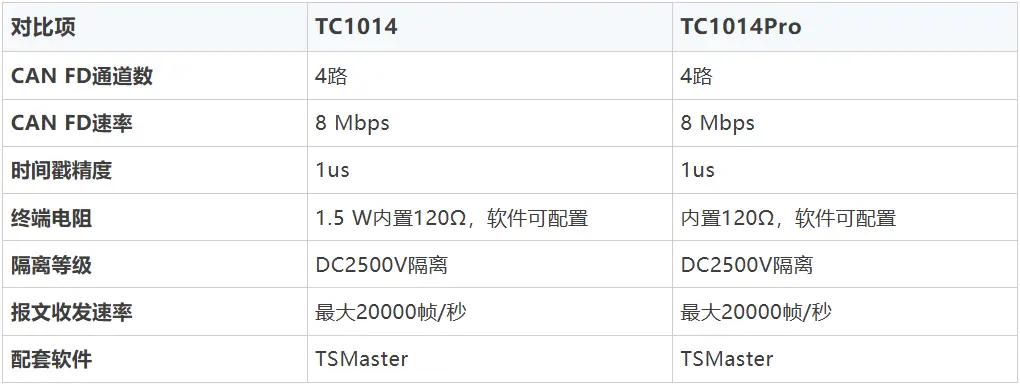

对比TC1014与TC1014 Pro，二者在CAN FD基础功能层面保持高度一致：

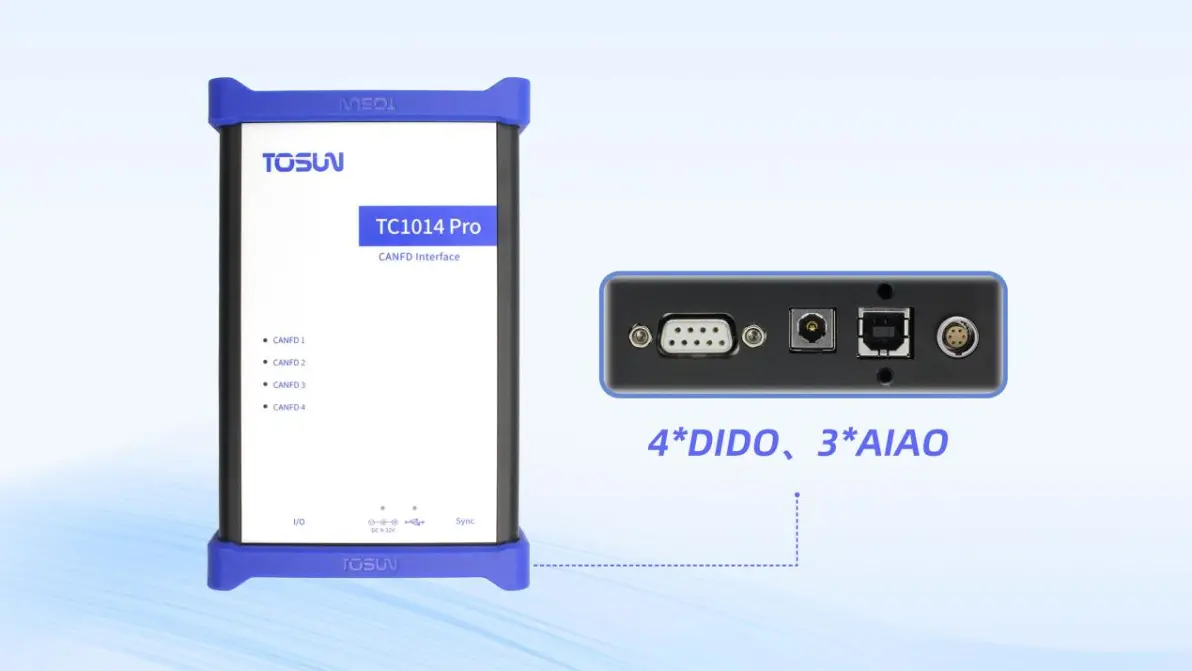

但在CAN FD之外，TC1014 Pro多出了一个重要的维度——I/O功能。TC1014 Pro额外提供了 4路DI/DO（数字输入输出）和 3路AI/AO（模拟输入输出）接口。

如此一来，TC1014 Pro让用户在TSMaster软件中可以用一个硬件同时采集CAN FD总线报文和外部传感器物理信号，实现总线数据与传感器数据的同步记录和联合分析，而无需再额外购买一套专用的IO采集模块。



二、Pro版本的进阶特性：从专业到高阶

TC1014 Pro在一些进阶能力上也明显超越了TC1014，更适合高阶应用场景。

·Self-ACK自应答配置：Pro版本支持Self-ACK模式，可以让CAN节点在发送报文时自动应答自身发出的报文，这一特性在单节点调试等场景中非常有用。

·主动错误帧注入：Pro版本具备主动发送错误帧的能力，可用于验证系统的容错机制与鲁棒性。

·高精度周期报文：Pro版本能够以高精度输出周期报文，适用于对时序要求严格的仿真测试场景。

·支持ACK Error 上报与静默监听（Spy Mode），全方位捕捉总线异常。

·时间同步支持：Pro版本支持同星TSync01 设备，可实现多台设备间的 us 级硬件时钟同步，可与TC1018 Pro、TC1038 Pro等其他Pro系列设备共同接入同步网络，轻松构建大规模、高通道数的分布式测试系统。

三、供电方式与机械尺寸对比

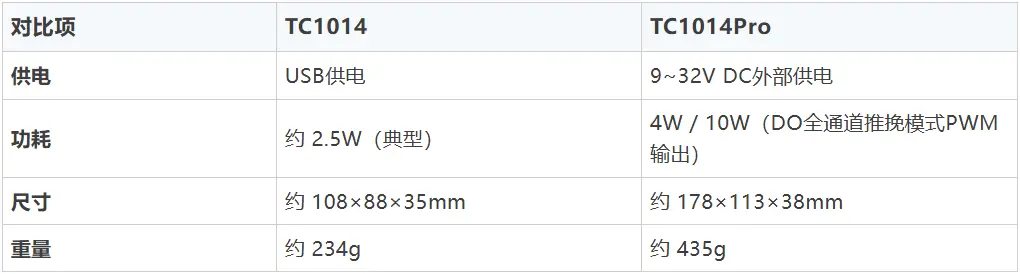

两者的供电方式和硬件尺寸也有明显区别：

TC1014采用USB供电，即插即用、便携性极佳；而TC1014 Pro采用9~32V DC外部供电，功率储备更充足（DO全通道推挽PWM输出时可达10W），能稳定驱动外部执行器，适合长时间高负载的测试场景。

四、典型使用场景对比

TC1014适合的场景：

·纯CAN FD/CAN总线数据采集与分析

·UDS诊断、CCP/XCP标定、ECU刷写

·车载网络开发调试（车队测试数据显示，TC1014可实现多节点CAN总线的数据同步采集，快速定位加速响应延迟和CAN通信异常问题）

·便携式测试场景（USB供电、尺寸小巧，方便随身携带）

TC1014 Pro适合的场景（在保留所有TC1014场景的基础上）：

·整车多通道CAN FD总线数据采集 + 传感器信号同步采集（如同时采集温度、压力、振动、开关信号等）

·域控制器与自动化测试系统集成，通过DO/AO通道驱动外部设备并反馈DI/AI信号

·PWM信号输出和执行器控制，例如通过DO通道输出PWM控制ECU唤醒或继电器动作

·需要多台设备时间同步的分布式测试系统（配合TSync01实现跨设备微秒级时钟同步）

总结：

总体而言，TC1014作为一款经典的纯4路CAN FD转USB接口设备，已在大量研发、测试和赛场实战中证明了其可靠性与易用性。而TC1014 Pro则在保留TC1014全部CAN FD能力的基础上，通过对I/O接口、Self-ACK、时间同步等维度的全面升级，将总线分析与物理信号处理整合到一个硬件平台上，帮助工程师实现更高效、更精准的联合测试。

如果您正考虑引入或升级CAN FD测试设备，不妨根据实际测试场景中的信号需求来做选择——当测试项目不再满足于“只看总线数据”时，TC1014 Pro或许就是您工具箱中那个让工作化繁为简的得力助手。
